4.4

ノズルステーションセンサーの状態確認 (1 年 )--- オプション

ノズルステーション ( オプション ) を装備しているマシンのノズルステーションセンサーの状態を確認します。

注意

ノズルステーションセンサーでノズル検出が正常にできない場合は、ノズルチェンジが正しく動作しなかったり、ノズル検出エ

ラーにより運転の継続ができなくなる場合があります。

非常停止ボタンを押します。

作業を安全に行うために、必ずマシンを非常停止

状態にしてください。

ノズルステーションのシャッターを開

きます。

1. [ 装置 ] ー「ヘッド」タブを開きます。

2. [ ノズル STN シャッター ] ボタンを押してノ

ズルステーションのシャッターを開いてくだ

さい。

52303-L5-00

ノズル検出状態を確認します。

ノズルステーションセンサーで、ノズルの有無を

確認します。

1. [ 装置 ] ー「I/O」タブを開きます。

2.「Input」側のドロップダウンリストから「ノ

ズルステーション」を選択します。

3. 画面を見ながらノズルステーションのノズル

を抜き差しして、センサーが正常にノズルを

検出しているか確認してください。

ノズルステーションからノズルを抜いたとき

は "1"、ノズルステーションにノズルが入って

いるときは "0" と表示されます。

52306-L5-00

参考

「Input」画面の下側に、ノズルを抜き差ししているステー

ション位置 No. が表示されます。

ノズルステーションのシャッターを閉

じます。

[ ノズル STN シャッター ] ボタンを押してノズル

ステーションのシャッターを閉じてください。

注意

ノズルステーションセンサーの検出状態が安定しない、も

しくは検出できない場合には販売代理店もしくはヤマハに

連絡してください。お客様での分解清掃は保障の対象外と

なります。

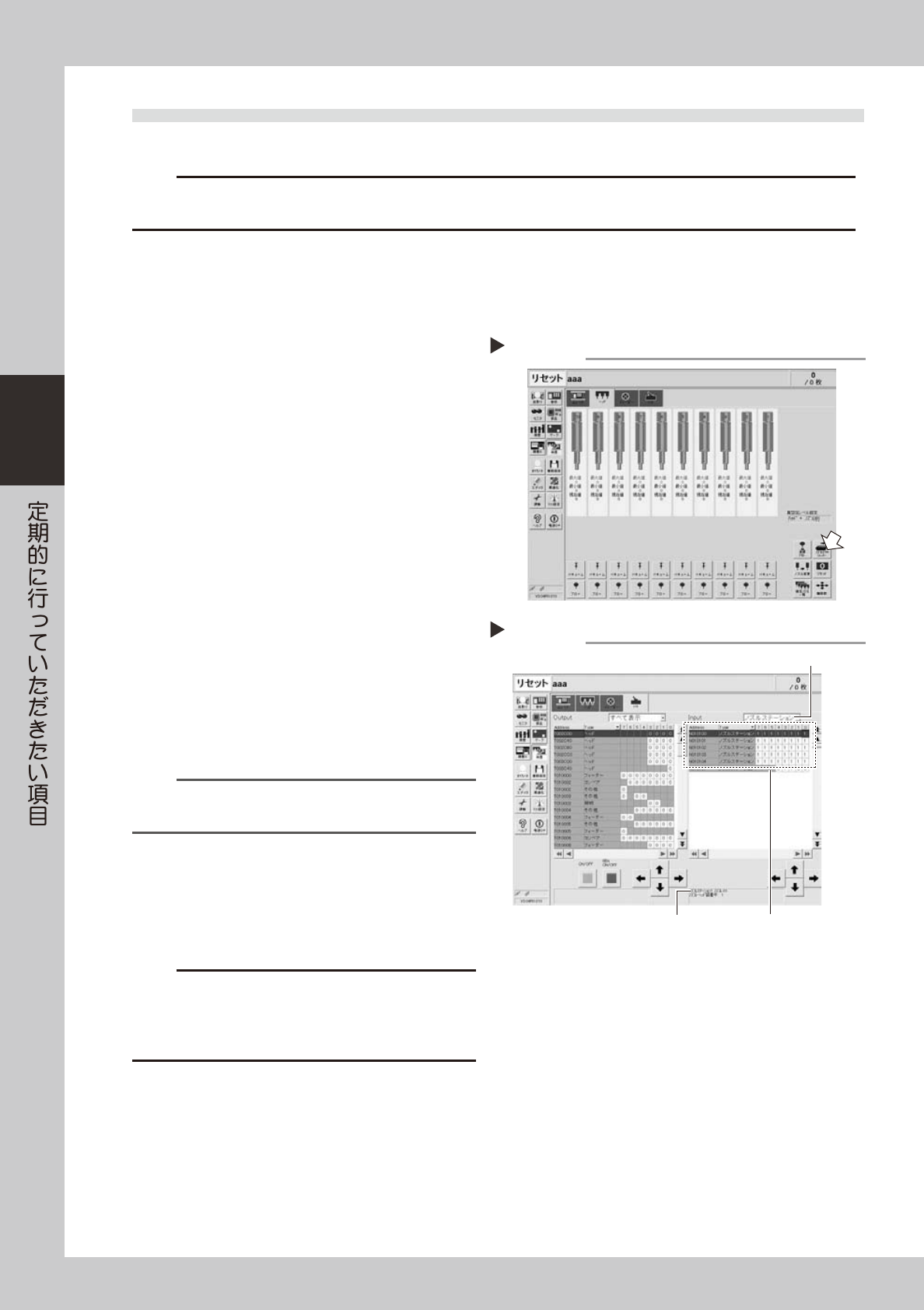

シャッターを開く

Step 2

ノズル検出状態の確認

Step 3

ノズルステーションを選択

ノズルステーション位置No. ノズルの有り無しを

センサーで検出して表示

3-31

4.5 コントローラー用フィルター点検・清掃 (1年)

コントローラー内部の基板を冷却するためにコントローラーの下部にはファンが付いており、主電源が入って

いるときは常時エアを取り込んでいます。ファンで取り込んだエア内の埃はフィルターで除去しています。

埃が溜まると正常に動作しない場合がありますので、定期的にフィルターの清掃を行ってください。

供給エアとマシンの電源を切ります。

ソフトウェアを終了してマシンの電源スイッチを

OFF にし、さらにマシン左下パネル内の「エア供

給 / 排出」バルブを右に回してエア供給を止めて

ください。

テープカッター作動部内エア開放コッ

クを開けます。

テープカッター作動部内に溜まっている残エアを

開放してください。

注意

テープカッター用ダクトを外すには、テープカッター作動

部内に溜まっている残エアを開放して、テープカッターの

刃をフリーにする必要があります。

前側のテープカッター用ダクトを取り

外します。

テープカッターダクト左右 2 個をプラスドライ

バーで取り外してください。( プラスネジ 6 本 )

注意

テープカッター用ダクトを外すとテープカッターの刃がむ

き出しになります。刃部に触れますと手に怪我をする可能

性がありますので刃部には触らないでください。

コントローラー収納部の前面パネルを

外します。

マシン正面ベース下のコントローラー収納部の前

面パネルを外してください。

フィルターを取り外します。

左右のネジをプラスドライバーで外してくださ

い。

51350-L5-00

フィルターの清掃または交換をします。

取り外したフィルターはフィルターステイに貼り

付いています。汚れ状態を確認しエアブロー等の

清掃を行ってください。汚れがひどく除去できな

い場合は、フィルターを交換してください。

フィルターを元に戻します。

フィルターを元の位置に戻し、前面パネルおよび

テープカットダクトを取付けてください。

テープカッター作動部内エア開放コッ

クを締めます。

供給エアとマシンの電源を入れます。

マシンの電源スイッチを ON にし、さらにマシン

左下パネル内の「エア供給 / 排出」バルブを左に

回してエア供給してください。

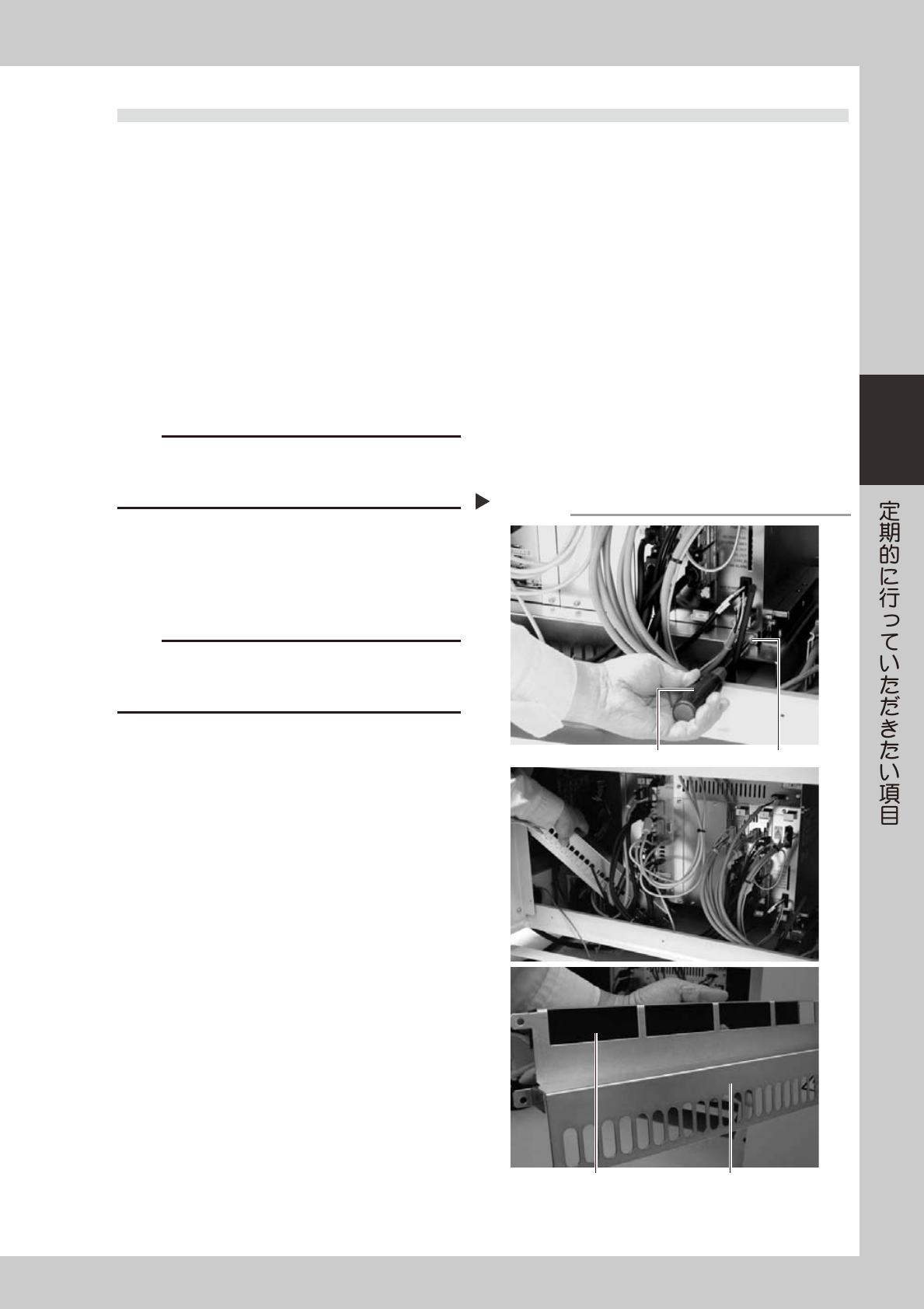

フィルターの取り外し

Step 5

プラスドライバーネジ（左右各１本）

フィルターカバーフィルター

フィルターステー

に貼り付け

3-32

4.6 マルチカメラ照明 (1 年 )--- オプション

マルチカメラのレンズや照明は透明カバーの内側にあります。レンズや照明の清掃をする場合は、透明カバー

を取り外してから行ってください。また、透明カバーが汚れている場合は、透明カバーの清掃も行ってください。

(2 章「3.カメラ透明カバーの清掃」を参照 )

マシンの電源を OFF にします。

ソフトウェアを終了し、マシンの電源スイッチを

OFF にしてください。

マルチカメラ上面のカバーを外します。

6 角レンチでマルチカメラ上面のシンヘッドビス

2 本を取り外し、マルチカメラカバーを真上に慎

重に持ち上げ外してください。

51341-L5-00

照明保護ガラスを外します。

プラスドライバーでガラス固定プレートの固定ビ

スを外します。

51342-L5-00

マルチカメラ照明の清掃をします。

1. 照明基板には、たくさんの LED が付いていま

すので光学系ブラシで清掃してください。

2. 照明の中央開口部の中にハーフミラーガラス

がありますので、光学系ブラシや光学系清掃

用綿棒、レンズクリーナー等を使用し、清掃

してください。

51343-L5-00

参考

光学系ブラシ、光学系清掃用綿棒、レンズクリーナーは、

オプション購入品です。

注意

照明用基板には、金属を近づけないようにしてください。

基板上のパターンを破損する可能性やショートの危険があ

ります。

注意

ハーフミラーガラスは厚さ 1.0mm と非常に薄いため、少し

の衝撃で割れる可能性があります。十分注意して清掃を行っ

てください。

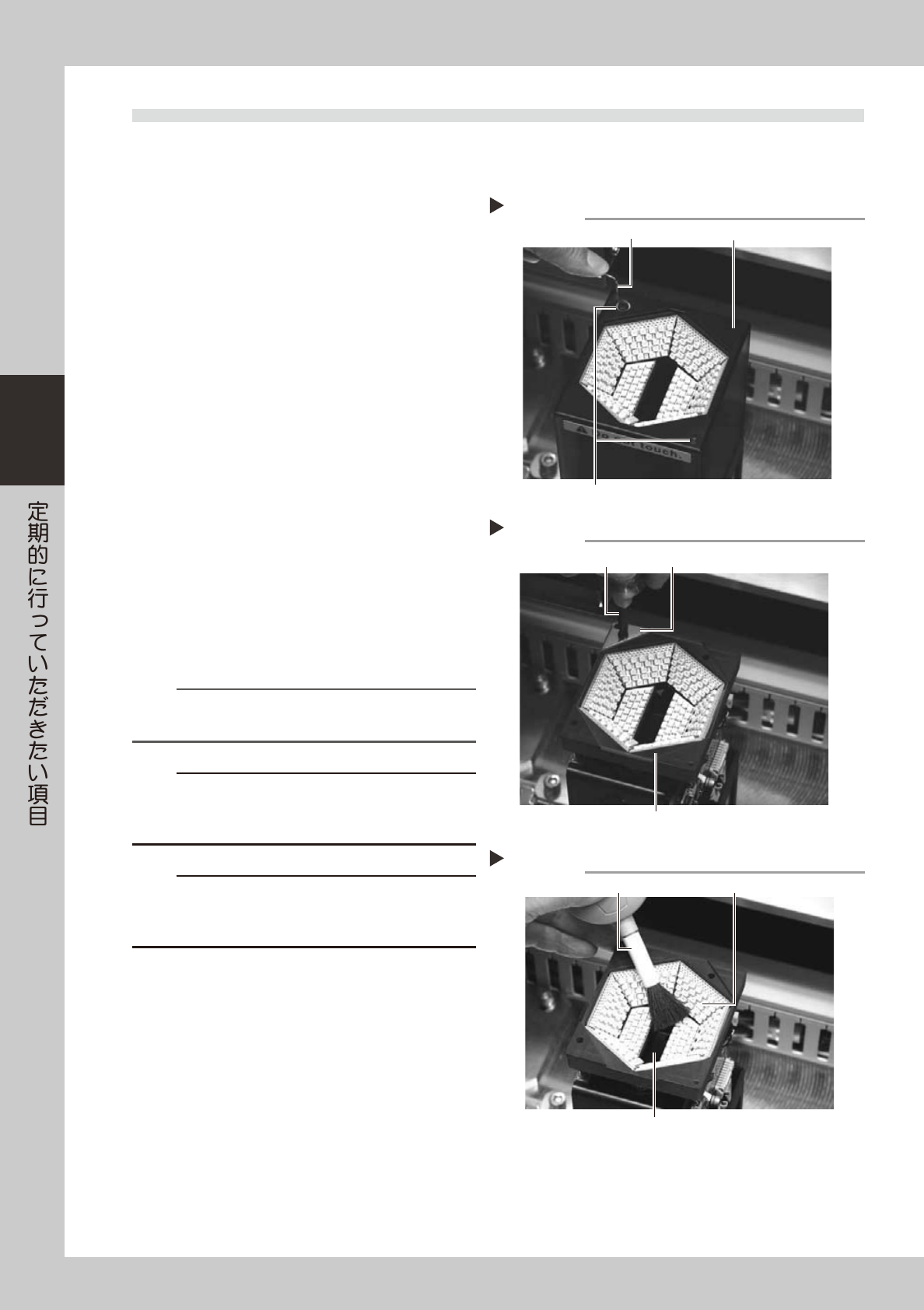

マルチ照明カバーの取り外し

Step 2

６角レンチ

シンヘッドビス

マルチ照明カバー

照明保護ガラスの取り外し

Step 3

プラスドライバー

保護ガラス

ガラス固定プレート

マルチカメラ照明の清掃

Step 4

光学系ブラシ

ハーフミラーガラス

照明用LED
