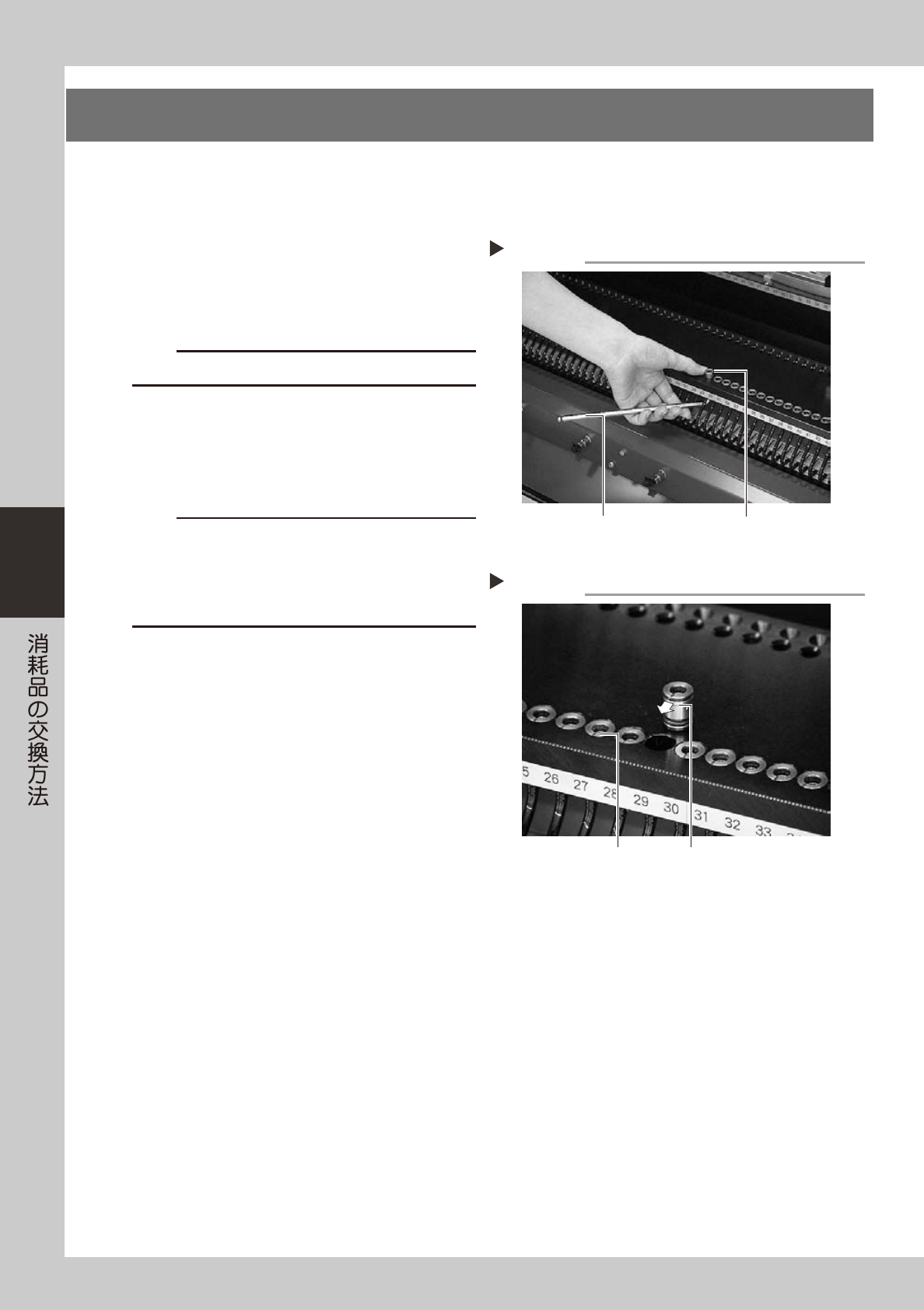

2.エアジョイントの交換 (YG12)
e
1
非常停止ボタンを押します。
作業を安全に行うために、必ずマシンを非常停止
状態にしてください。
2
エアジョイントを取り外します。
8mm 程度の大きめの 6 角レンチでフィーダープ
レートの下からエアジョイントを押し上げます。
51403-L5-00
c
注意
エアホースを傷つけないように注意してください。
3
エアジョイントを取り付けます。
新しいエアジョイントをマークが正面を向くよう
にして上から押し込んでください。
51404-L5-00
c
注意
・向きを合わせずに取り付けるとエアホース内にゴミが入る
可能性がありますので注意してください。
・プレート面より低くなるまで確実に押し込んでください。
時間が経つと多少浮き上がりますので、再度押し込んでく
ださい。
4
動作を確認します。
1. フィーダーを取り付けます。
2. [ 装置 ] ー「フィーダー」タブを開いて ON/
OFF 動作を行います。
エアジョイントの取り外し
Step 2
エアジョイント
6角レンチ
エアジョイントの取り付け
Step 3
マークの向き
マーク
4-3
4

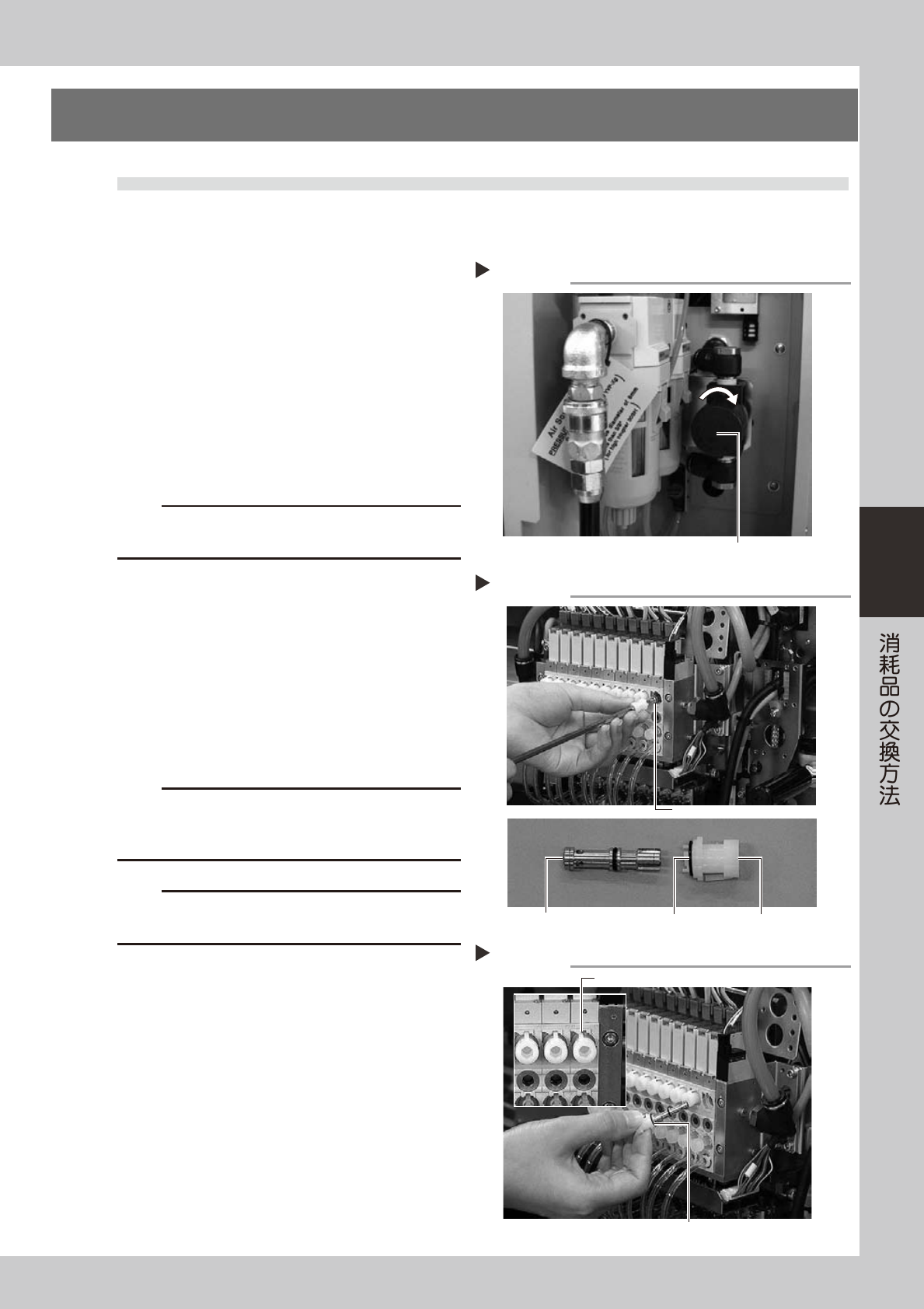

3.エジェクター部
3.1 エジェクター BIT の交換
1
供給エアを切ります。
マシン左下パネル内の「エア供給 / 排出」バルブ
を右に回してエア供給を止めてください。
51346-L5-00
2
ヘッドを作業しやすい位置に移動しま
す。
3
BIT を手で引き抜きます。
キャップを 6 角レンチで左に回して取り外してく
ださい。BIT の先端が見えますので手で引き抜い
てください。
51424-L5-00
c
注意
交換した BIT は再利用することができません。再利用すると
正常な部品吸着ができなくなる可能性があります。
4
BIT 取り付け部を清掃します。
オプション購入品のエアガンや、光学系清掃用綿
棒等で取り付け部の埃や汚れを取り除きます。
5
新しい BIT を取り付けます。
新しい BIT を O リングをはめてからキャップに取
付けます。BIT を取り付け部の孔に挿入し、キャッ
プを右に回して閉めます。
51425-L5-00
c
注意
BIT のキャップが正常にロックされていないと「VAC.ON」
時に BIT が飛び出す可能性がありますので、必ず確認してく
ださい。
c
注意
BIT を挿入してキャップを閉めるときに O リングがはみ出さ
ないように注意してください。
6
供給エアを入れます。
マシン左下パネル内の「エア供給 / 排出」バルブ
を左に回してエア供給を開始してください。
供給エアを切る
Step 1
エア供給/排出バルブ
BITの取り外し
Oリング キャップBIT
Step 3
BIT取り付け部
BITの取り付け
Oリング
正しくセットされていない
Step 5
4-4
4

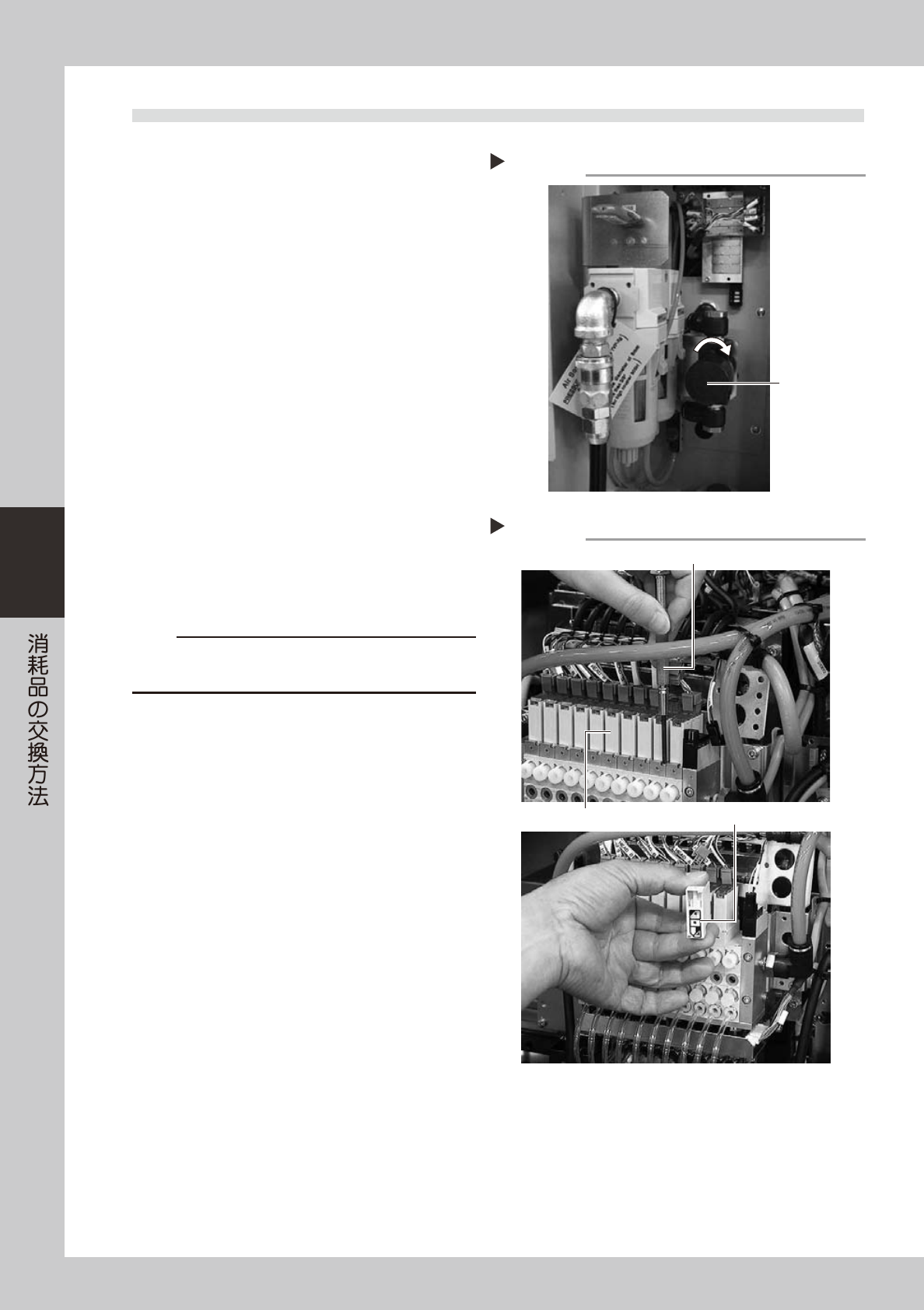

3.2 ソレノイドコイルの交換
1
供給エアとマシンの電源を切ります。
ソフトウエアを終了してマシンの電源スイッチを
OFF にし、さらにマシン左下パネル内の「エア供
給 / 排出」バルブを右に回してエア供給を止めて
ください。
51405-L5-00
2
ヘッドを作業しやすい位置に移動しま
す。
3
エジェクター用ハーネスのコネクタを
外します。
エジェクター用ハーネスのコネクタを全て外して
ください。
4
ソレノイドコイルを外します。
プラス精密ドライバーを使ってソレノイドコイル
を固定しているネジ (2 本 ) を取り外してくださ
い。
51426-L5-00
5
新しいソレノイドコイルを取り付けま
す。
c
注意
ソレノイドコイルを交換する場合は、ガスケットが埋め込
まれていますので落とさないようにしてください。
6
ハーネスを接続します。
エジェクター用ハーネスのコネクタを元どおりに
接続してください。
7
供給エアとマシンの電源を投入します。
マシンを起動し原点復帰を行ってください。
8
動作を確認します。
第 3 章「3.1.2ブローバルブの動作確認」と同じ
方法で負圧を発生させ、異常な数値が出ないこと
を確認してください。
供給エアを切る
Step 1
エア供給/排出
バルブ
ソレノイドコイルの取り外し
Step 4
プラス精密ドライバー
ソレノイドコイル
ガスケット
