사용자 매뉴얼 SIPLACE D4i 3 장비에 대한 기술 데이터 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 3.7 PCB 컨베이어 시스템 107 3 그림 3.7 - 3 단일 컨베이어 모드의 유연한 이 중 컨베이어 3.7.3.5 이송 모드 유연한 이중 컨베 이어는 두 가지 모드 로 사용할 수 있습 니다 . – 동기 이송 모드 – 비동기 이송 모드 3.7.3.6…
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D4i
3.7 PCB 컨베이어 시스템 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
106
장비에서 컨베이어 높이를 변경할 수 있기 때문에 컨베이어 높이가 830mm, 900mm, 930mm 또
는 950mm 인 라인에 통합할 수 있습니다 .
PCB 컨베이어는 SMEMA 인터페이스 ( 옵션 ) 나 Siemens 인터페이스를 통해 개별 장비와 정보
를 주고받습니다 .
고정된 전송 쪽은 이중 컨베이어 및 단일 컨베이어 모두의 경우 왼쪽 또는 오른쪽에 위치할 수 있
습니다 . 이 컨베이어에서 고정 측면은 좌측에서 우측으로 또는 그 반대로 쉽게 변경할 수 있습니
다.
회로 보드 컨베이어는 광학 센서를 통해 모니터링 및 제어됩니다 . 보드가 실장 영역에 도달하여
광벽을 지나게 되면 멈추게 됩니다 . 레이저 광벽에 따라 보드의 위치가 결정됩니다 . 회로 보드
가 자신의 목표 위치에 도달하는 순간 컨베이어 벨트가 멈추고 기판은 밑에서 고정됩니다 .
3.7.3 컨베이어 트랙 및 이송 모드의 정의
이송 방향에서 볼 때 오른쪽 컨베이어 트랙은 " 컨베이어 1" 로 지정되고 왼쪽 컨베이어 트랙은 "
컨베이어 2" 로 지정됩니다 (108
페이지의 그림 3.7 - 4 참조 ).
3.7.3.1 컨베이어 트랙 폭의 정의
3.7.3.2 표준 폭
컨베이어 트랙의 표준 폭은 고정 컨베이어 측면의 해당 위치에 의해 정의된 최대 컨베이어 폭이
며 트랙당 216mm 를 넘을 수 없습니다 .
3.7.3.3 과도하게 넓은 컨베이어 트랙
고정 컨베이어 측벽을 정상 위치에서 이동시켜 컨베이어 트랙을 최대 242mm 로 넓힐 수 있습니
다.
3.7.3.4 단일 컨베이어 모드의 이중 컨베이어
이중 컨베이어를 온라인 상에서 구성하여 단일 컨베이어를 만들 수 있습니다 . 그러려면 컨베이
어 트랙 하나가 전체적으로 함께 움직여 비활성화됩니다 (107
페이지의 그림 3.7 - 3 참조 ). 그
러면 컨베이어 트랙 폭을 최대 380mm 로 넓힐 수 있습니다 .
사용자 매뉴얼 SIPLACE D4i 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 3.7 PCB 컨베이어 시스템
107
3
그림 3.7 - 3 단일 컨베이어 모드의 유연한 이중 컨베이어
3.7.3.5 이송 모드
유연한 이중 컨베이어는 두 가지 모드로 사용할 수 있습니다 .
– 동기 이송 모드
– 비동기 이송 모드
3.7.3.6 비동기 이송 모드
설명 3
비동기 모드에서는 이송 트랙 안의 PCB 가 단 한 개만 처리됩니다 . 동시에 두 번째 이송 트랙 안
의 다른 PCB 는 실장 위치로 이동하게 됩니다 . 이 방법은 PCB 의 전체 이송 시간을 절약해주어
성능을 상당히 향상시켜주며 특히 짧은 주기 시간의 PCB 의 경우에 더욱 빛을 발합니다 .
장비가 작업 데이터 ( 패널 , 셋업 ) 를 수신하면 공급 벨트 위의 PCB 는 실장 작업 내내 가용 프로
세싱 벨트 ( 프로세싱 벨트가 비어 있는 경우에만 ) 로 계속 이송됩니다 . 실장 순서는 PCB 가 프
로세싱 벨트에 도착하는 즉시 시작됩니다 . PCB 는 하나씩 처리됩니다 .
넓어진 컨베이어 트랙 2 가 있는 이중 컨베이어
( 왼쪽의 고정 컨베이어 측벽 )
컨베이어 트랙 2 이
비활성화됨
컨베이어 트랙 1 컨베이어 트랙 2 컨베이어 트랙 1 이
비활성화됨
PCB 이송 방향 PCB 이송 방향
고정 컨베이어 측벽
넓어진 컨베이어 트랙 1 가 있는 이중 컨베이어
( 오른쪽의 고정 컨베이어 측벽 )
이동 가능한 컨베이어 측벽
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D4i
3.7 PCB 컨베이어 시스템 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
108
만약 실장 순차 처리가 중단되면 컨베이어 인터페이스가 비활성화되며 프로세싱 컨베이어에 위
치한 PCB 의 처리만 완료됩니다 .
컨베이어 인터페이스 비활성화 및 활성화는 양쪽 이송 트랙에서 동시에 이루어집니다 .
3

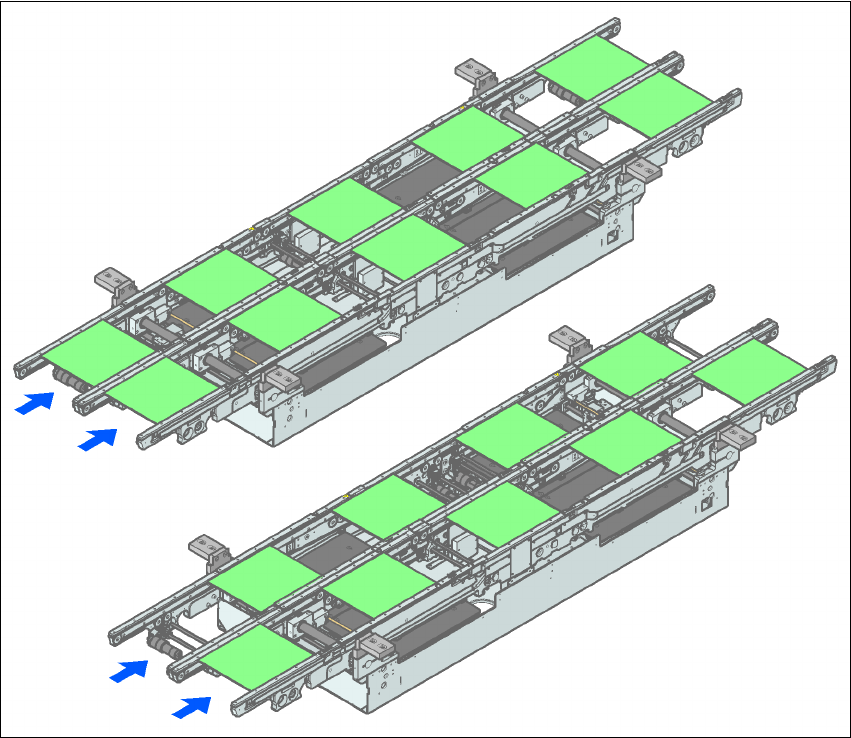

그림 3.7 - 4 이송 모드
3.7.3.7 동기 이송 모드
설명 3
동기 모드에서는 크기가 같은 PCB 두 개가 동시에 실장 위치로 이동합니다 . 이들은 공통 패널로
처리됩니다 .
이 방법을 통해 PCB 의 상단 및 하단을 단일 라인에서 처리할 수 있고 두 개의 PCB 가 항상 동시
에 이송되므로 PCB 이송에 필요한 시간을 줄일 수 있습니다 . 또한 노즐 구성을 보다 잘 활용할
수 있습니다 .
컨베이어 트랙 1 과 2 위의 PCB 는 컨베이어 구역으로 동시에 이동합니다 ( 즉 , 컨베이어 벨트는
동시에 그러나 서로 독립적으로 제어됩니다 ). 컨베이어 트랙 1 및 2 에 실장해야 하는 컴포넌트
는 두 개의 서브패널을 통해 하나의 패널로 구성해야 합니다 . (SIPLACE Pro 사용자 매뉴얼 참조 )
동기 이송 모드
비동기 이송 모드
