사용자 매뉴얼 SIPLACE D4i 1 소개
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
13
1소개
이 작동 지침서에서는 SIPLACE
¨
D4i 실장기를 셋업 및 작동하기 위한 매뉴얼이나 참조 작업을
제공합니다 . 이 문서는 원본 사용자 매뉴얼입니다 .
각 장의 헤더에는 본 매뉴얼이 적용되는 릴리스 및 소프트웨어 버전이 포함되어 있습니다 .
1

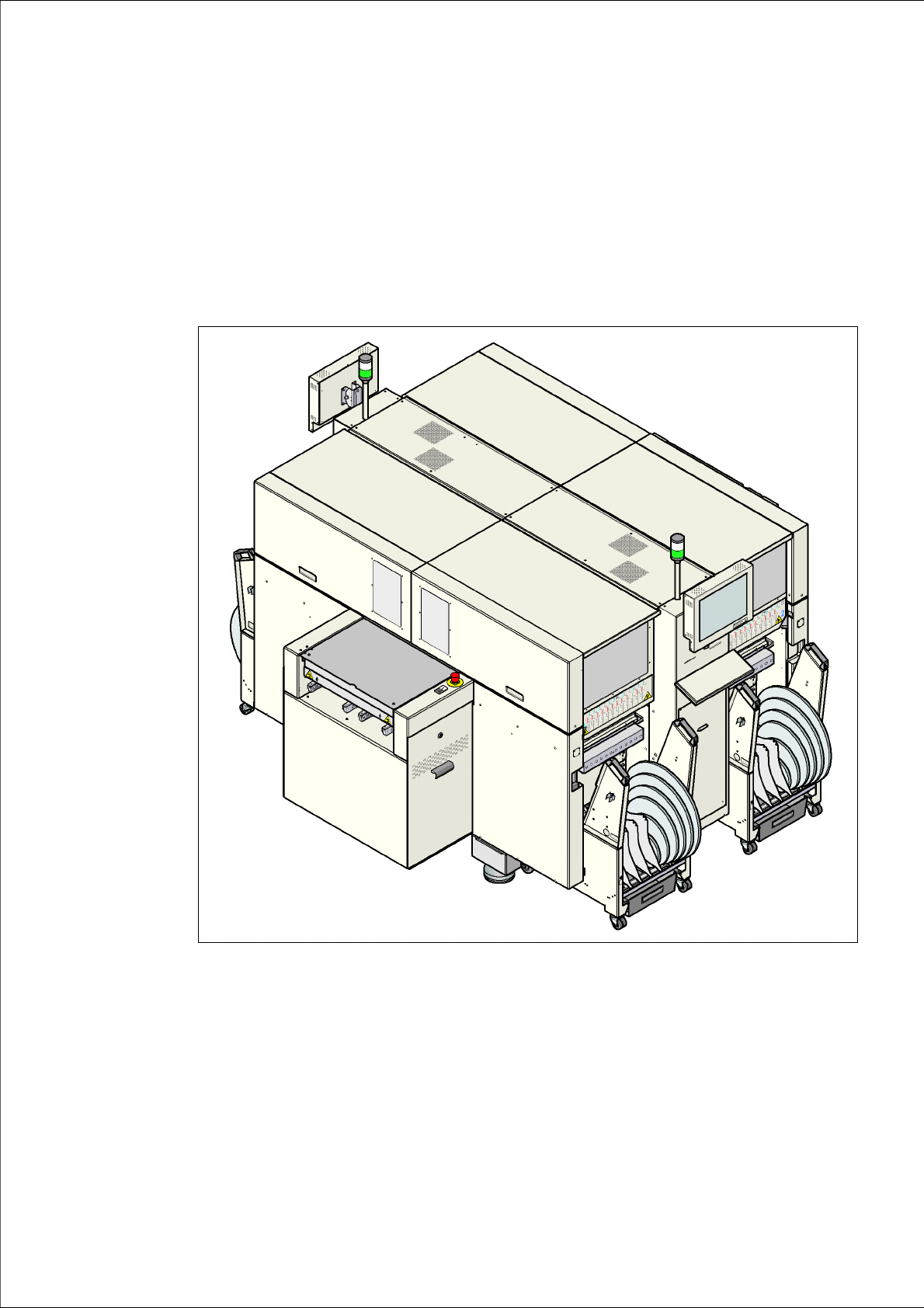

그림 1.0 - 1 SIPLACE D4i 실장기
