사용자 매뉴얼 SIPLACE D4i 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 3.9 피더 모듈
127
3.9.10 테이프 피더 모듈 24/32 mm S
그림 3.9 - 5 테이프 피더 모듈 24/32 mm S
품목 번호 00141093-xx
폭42.4 mm
피더 모듈당 트랙 1 개
채워진 피더 모듈 위치 1.5 곳
장비당 최대 피더 모듈 수 4 x 8
7" 릴용 컴포넌트 재고 약 2,000
컨베이어 증분 4mm 부터 40 mm 까지 4mm 씩 증가
테이프 재료 블리스터 테이프
최대 CO 높이 14mm
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D4i
3.9 피더 모듈 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
128
3.9.11 선형 진동 피더 , 3 번 타입
3
그림 3.9 - 6 리니어 진동 피더 , 3 번 타입
품목 번호 00142031-xx
폭 28 mm
피더당 트랙 1 개 , 2 개 또는 3 개
채워진 위치 1 곳
장비당 최대 피더 모듈 수 4 x 12
컴포넌트 재고 철 스틱 매거진 당 최대 150
( 컴포넌트 길이에 따라 달라짐 )
스틱 매거진에 대한 구체적 정보 9.5mm 폭 /x3
15mm 폭 /x2
>15mm 폭 /x1
30mm 폭 /x1
진동 시간 SIPLACE Pro 의 경우 400 부터
1,000ms 및 그 이상까지 달라짐
사용자 매뉴얼 SIPLACE D4i 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 3.9 피더 모듈
129
3.9.12 벌크 케이스 피더 모듈
3

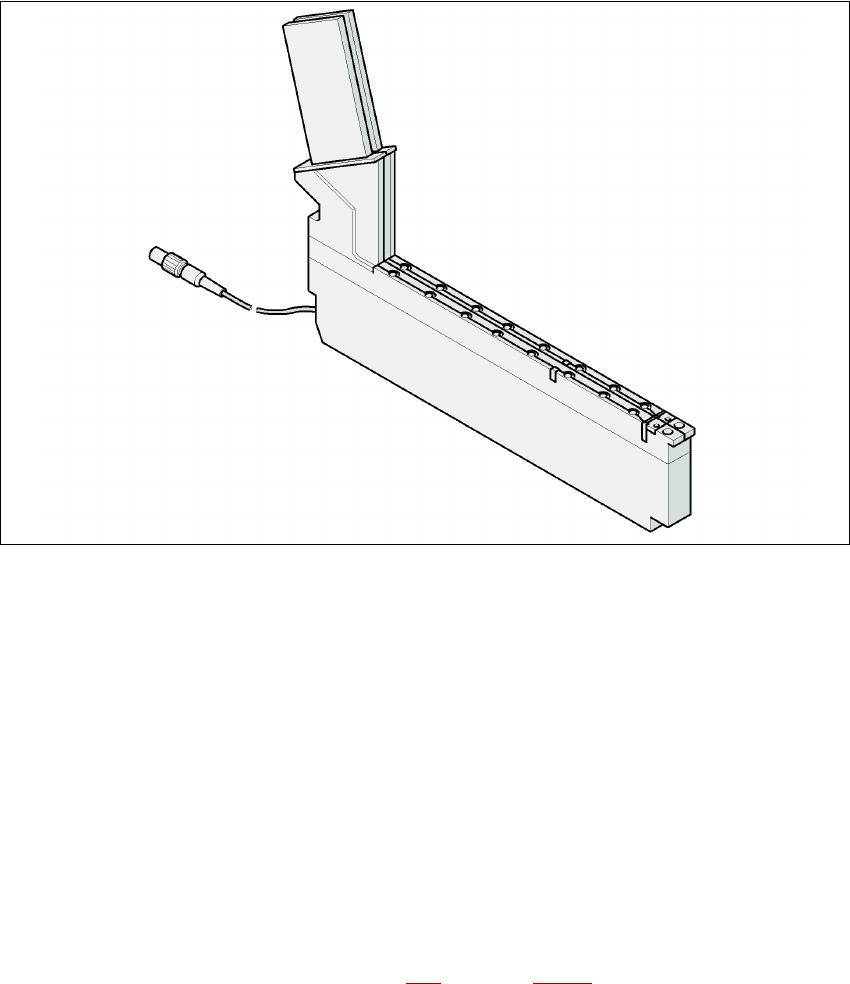

그림 3.9 - 7 벌크 케이스 피더 모듈
3
품목 번호 00142318-xx
폭30.6mm
피더 모듈당 트랙 2 개
채워진 피더 모듈 위치 1 곳
장비당 최대 피더 모듈 수 4 x 12
컴포넌트 재고 최대 50,000
공급 레일 0402/0.5 mm 높이 품목 번호 00142320-
xx
0603/0.80mm 높이 품목 번호 00142322-
xx
주기 시간 < 60ms
벌크 케이스 피더 모듈의 압축 공기 공급기는 137
페이지의 3.10.6 단원에 설명되어 있습니다 .
