3.10 컴포넌트 트롤리
품목 번호 00119821-xx CO 트롤리 HS 피더 , D4i
최대 4 개의 컴포넌트 트롤리를 SIPLACE D4i 장비에 도킹시킬 수 있습니다 . 해당 위치는 아래
다이어그램에서와 같이 번호가 매겨져 있습니다 .
3

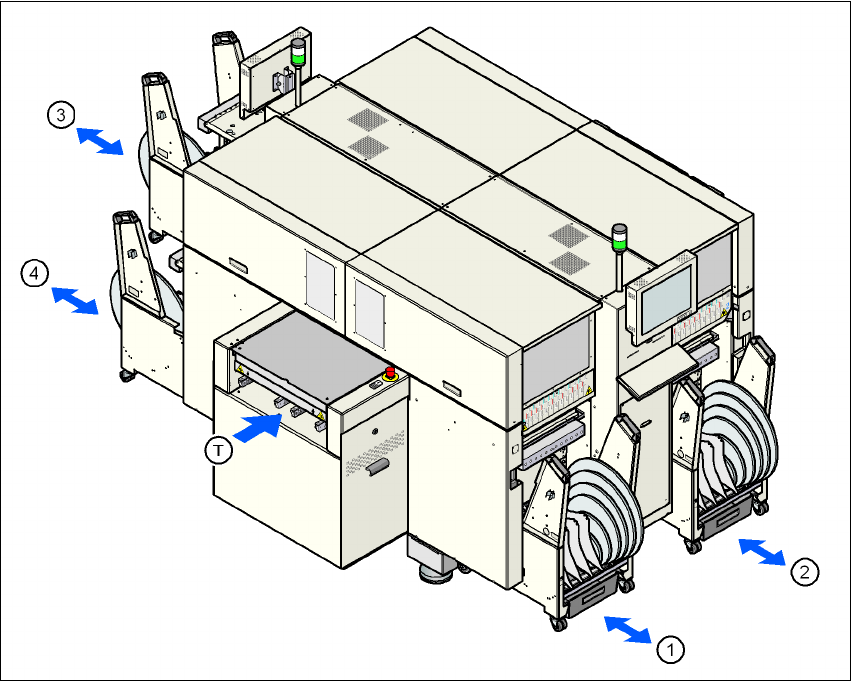

그림 3.10 - 1 컴포넌트 트롤리의 위치
(1) 로케이션 1
(2) 로케이션 2
(3) 로케이션 3
(4) 로케이션 4
(T) PCB 이동 방향
컴포넌트 트롤리는 외부 셋업 영역에서 피더로 셋업할 수 있는 독립형 모듈입니다 . 따라서 컴포
넌트 트롤리를 교체하려면 생산 프로세스가 잠시 중단될 수밖에 없습니다 .
사용자 매뉴얼 SIPLACE D4i 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 3.10 컴포넌트 트롤리
133
참고 : 3
외부 셋업 위치에서 컴포넌트 트롤리용 외부 전원 공급기가 필요합니다 (137
페이지의 3.10.5
단원 참조 ).
3
그림 3.10 - 2 PCB 컨베이어 높이가 950mm 인 컴포넌트 트롤리
3
(1) 830 ~ 950mm 의 컨베이어 높이에 대한 구멍
(2) 컴포넌트 테이블
속성
– 트롤리는 쉽게 움직입니다 .
– 컴포넌트 트롤리는 장비에 매우 정밀하게 장착되어 있어서 01005 컴포넌트를 처리하는 데
에도 적합합니다 .
– 컴포넌트 트롤리는 단 몇 번의 간단한 조작만으로 830mm, 900mm, 930mm, 950mm 인
PCB 컨베이어 높이에 맞게 조절할 수 있습니다 .
– 테이프 컨테이너에는 지름이 최대 15” (19” 까지는 옵션 ) 인 테이프 릴을 장착할 수 있습니
다.
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D4i
3.10 컴포넌트 트롤리 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
134
3.10.1 구조
컴포넌트 트롤리는 기본적으로 섀시 , 피더 모듈을 고정시킬 컴포넌트 테이블 , 통신 장치 , 테이
프 릴 통 및 폐기통으로 구성되어 있습니다 .
그림 3.10 - 3 컴포넌트 트롤리 : 앞모습 및 뒷모습
(1) 섀시
(2) 테이프 릴 통
(3) 핸들
(4) 폐 테이프 컨테이너
(5) 통신 장치
(6) 컴포넌트 테이블
(7) 컴포넌트 테이블 하강용 버튼
3.10.2 설명
섀시 ( 그림 3.10 - 3 의 항목 1) 는 원활하게 작동하며 쉽게 조작할 수 있습니다 .
컴포넌트 테이블 ( 그림 3.10 - 3
의 항목 6) 에는 폭이 30mm 인 피더 모듈에 대해 최대 12 개 위
치까지 수용할 수 있습니다 . 피더 모듈은 센터링 핀과 센터링 볼을 사용하여 테이블 상에서 기계
적으로 센터링합니다 . 벌크 케이스 피더 모듈에는 별도의 압축 공기 바를 통해 압축 공기를 공급
합니다 .
인터페이스는 케이블을 사용하여 장비에 연결됩니다 . 전원 공급기 , 통신 및 비상 정지 회로는 이
케이블을 통해 라우팅됩니다 . 벌크 케이스 피더 모듈의 압축 공기 공급기 및 리프팅 메커니즘도
이 인터페이스로 연결됩니다 .
작동 안전에 관한 참고 사항 3
