사용자 매뉴얼 SIPLACE D4i 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 3.10 컴포넌트 트롤리
133
참고 : 3
외부 셋업 위치에서 컴포넌트 트롤리용 외부 전원 공급기가 필요합니다 (137
페이지의 3.10.5
단원 참조 ).
3

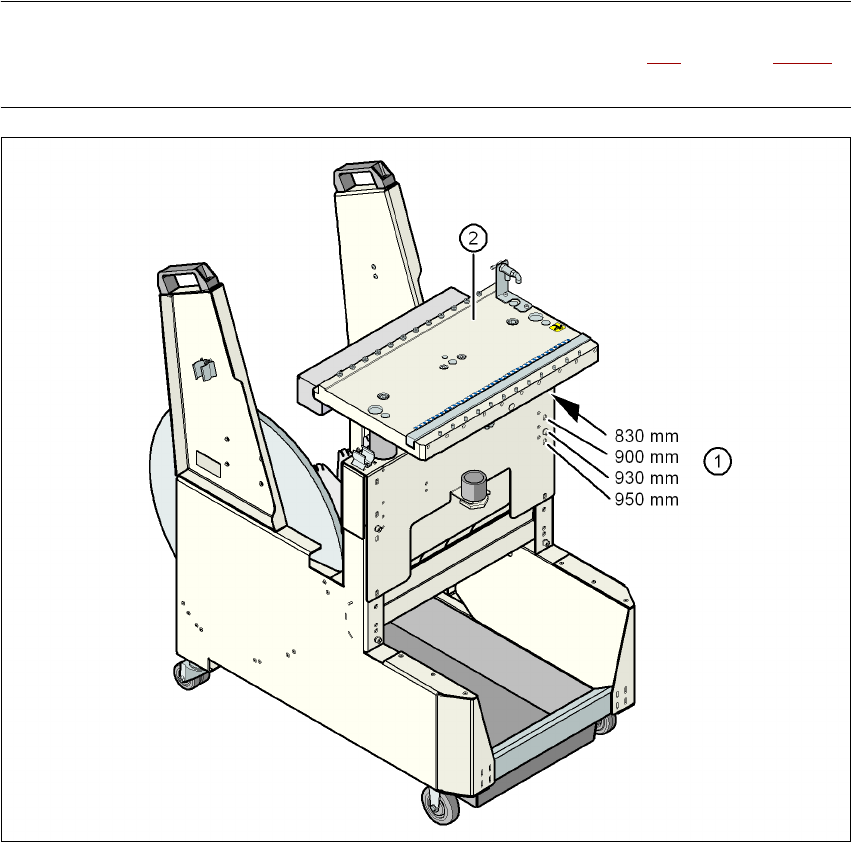

그림 3.10 - 2 PCB 컨베이어 높이가 950mm 인 컴포넌트 트롤리
3
(1) 830 ~ 950mm 의 컨베이어 높이에 대한 구멍
(2) 컴포넌트 테이블
속성
– 트롤리는 쉽게 움직입니다 .
– 컴포넌트 트롤리는 장비에 매우 정밀하게 장착되어 있어서 01005 컴포넌트를 처리하는 데
에도 적합합니다 .
– 컴포넌트 트롤리는 단 몇 번의 간단한 조작만으로 830mm, 900mm, 930mm, 950mm 인
PCB 컨베이어 높이에 맞게 조절할 수 있습니다 .
– 테이프 컨테이너에는 지름이 최대 15” (19” 까지는 옵션 ) 인 테이프 릴을 장착할 수 있습니
다.
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D4i
3.10 컴포넌트 트롤리 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
134
3.10.1 구조
컴포넌트 트롤리는 기본적으로 섀시 , 피더 모듈을 고정시킬 컴포넌트 테이블 , 통신 장치 , 테이
프 릴 통 및 폐기통으로 구성되어 있습니다 .

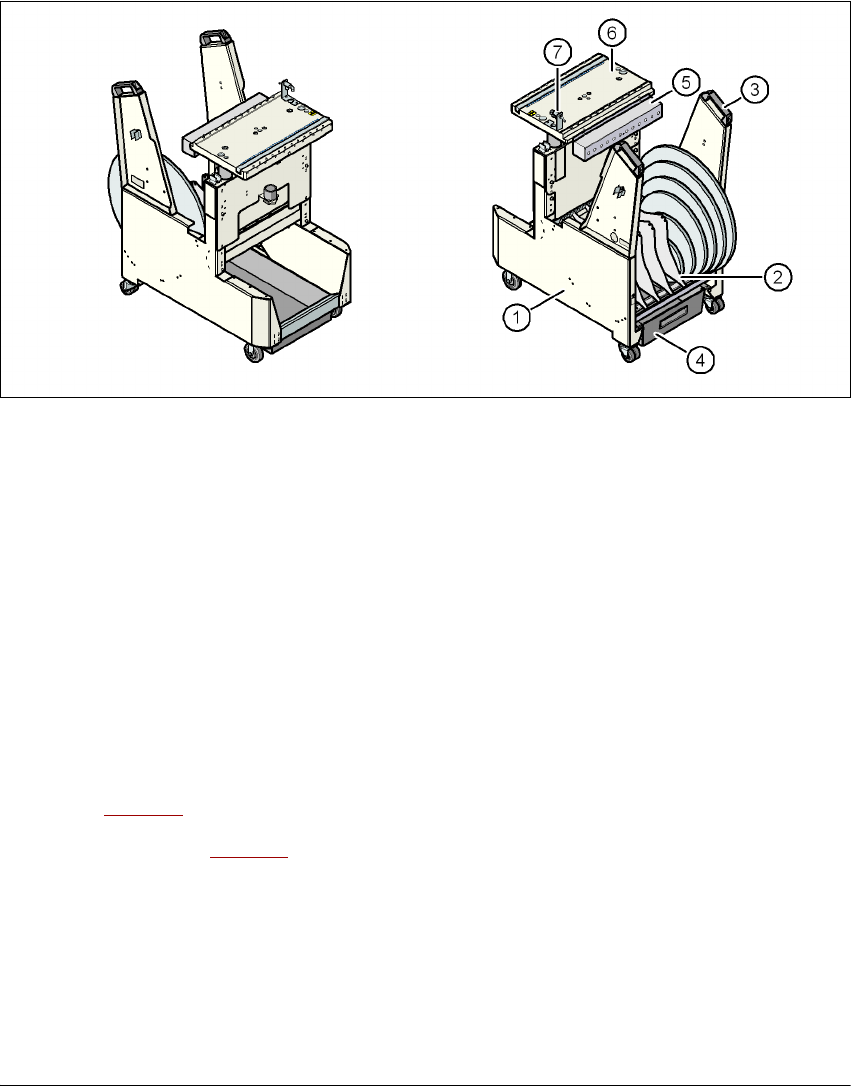

그림 3.10 - 3 컴포넌트 트롤리 : 앞모습 및 뒷모습
(1) 섀시
(2) 테이프 릴 통
(3) 핸들
(4) 폐 테이프 컨테이너
(5) 통신 장치
(6) 컴포넌트 테이블
(7) 컴포넌트 테이블 하강용 버튼
3.10.2 설명
섀시 ( 그림 3.10 - 3 의 항목 1) 는 원활하게 작동하며 쉽게 조작할 수 있습니다 .
컴포넌트 테이블 ( 그림 3.10 - 3
의 항목 6) 에는 폭이 30mm 인 피더 모듈에 대해 최대 12 개 위
치까지 수용할 수 있습니다 . 피더 모듈은 센터링 핀과 센터링 볼을 사용하여 테이블 상에서 기계
적으로 센터링합니다 . 벌크 케이스 피더 모듈에는 별도의 압축 공기 바를 통해 압축 공기를 공급
합니다 .
인터페이스는 케이블을 사용하여 장비에 연결됩니다 . 전원 공급기 , 통신 및 비상 정지 회로는 이
케이블을 통해 라우팅됩니다 . 벌크 케이스 피더 모듈의 압축 공기 공급기 및 리프팅 메커니즘도
이 인터페이스로 연결됩니다 .
작동 안전에 관한 참고 사항 3
사용자 매뉴얼 SIPLACE D4i 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 3.10 컴포넌트 트롤리
135
모든 컴포넌트 트롤리는 장비에 도킹되어 있어야만 작동이 가능합니다 . 그렇지 않으면 장비는
비상 정지 상태로 남아있습니다 . 실장 프로세스가 중단됩니다 .
통신 인터페이스 (134
페이지에 있는 그림 3.10 - 3 의 항목 5) 는 피더 모듈에 필요한 전압 및 제
어 신호를 공급합니다 .
테이프 릴 컨테이너 (134
페이지에 있는 그림 3.10 - 3 의 항목 4) 에는 최대 19"(483mm) 인 테
이프 릴을 장착할 수 있습니다 . 밖으로 빼낼 수 있는 폐 테이프 컨테이너 (134
페이지에 있는 그
림 3.10 - 3
의 항목 4) 은 섀시 아래 있습니다 . 잘린 폐 테이프는 활송 장치를 통해 폐기 컨테이
너로 이동하는데 , 이 폐기 컨테이너는 주기적으로 비워야 합니다 .
3.10.3 기술 데이터
3
3
길이
폭
높이
830 mm PCB 컨베이어 높이
900 mm PCB 컨베이어 높이
930 mm PCB 컨베이어 높이
950mm PCB 컨베이어 높이
753 mm
470 mm
922 mm
992 mm
1,022 mm
1,042 mm
다음에 대한 테이블 베드의 하단 가장자리 높이
830 mm PCB 컨베이어 높이
900 mm PCB 컨베이어 높이
930 mm PCB 컨베이어 높이
950mm PCB 컨베이어 높이
680 mm
750 mm
780 mm
802 mm
PCB 컨베이어 높이 830mm ± 15mm( 표준 )
900 mm ± 15mm( 옵션 )
930mm ± 15mm( 옵션 )
950mm ± 15mm(SMEMA 옵션 )
무게
피더 모듈이 없는 경우
모든 위치에 피더 모듈이 있을 경우
74 kg
102 kg
릴 지름
표준
최대
최대 432mm(17")
483mm(19")
피더 모듈의 위치 최대 12 곳
전환 시간 1 분 미만
