사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.1 운송 및 납품 구 성 141 4 셋업 및 시운전 4. 1 운송 및 납품 구성 4.1 .1 운송 포장 유럽의 경우 장비 및 CO 트롤리는 두 개 의 팔레트에 올린 채 로 플라스틱 필름에 포장 되어 공급 됩니다 . 장비와 CO 트롤리는 두 개 의 목재 크레이…
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE D4i
3.10 컴포넌트 트롤리 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
140
2 차 릴 홀더는 컴포넌트 트롤리에서 2 가지 높이로 설치할 수 있습니다 (139
페이지에 있는 그림
3.10 - 6
의 항목 4). 최대 허용 릴 크기는 7 인치입니다 .
컴포넌트 트롤리 높이가 900 mm 로 설정되었을 때 , 맨 아래 컨테이너에서 최대 릴 지름은 어셈
블리 위치에 따라 다음과 같은 값을 가정할 수 있습니다 .
3
2 차 릴 홀더의 폭은 컴포넌트 트롤리 폭의 반입니다 . 주문할 때는 하나의 릴 홀더가 공급됩니다
. 그것은 오른쪽 또는 왼쪽 컴포넌트 트롤리 사이드에 설치할 수 있습니다 . 전체 컴포넌트 트롤
리 폭이 사용되어야 하는 경우에는 2 개의 2 차 릴 홀더가 필요합니다 .
2 차 릴 홀더 맨 아래 컨테이너의 최대 릴 지름
상단 어셈블리 위치 33.02 cm
하단 어셈블리 위치 25.40 cm
사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.1 운송 및 납품 구성
141
4 셋업 및 시운전
4.1 운송 및 납품 구성
4.1.1 운송 포장
유럽의 경우 장비 및 CO 트롤리는 두 개의 팔레트에 올린 채로 플라스틱 필름에 포장되어 공급
됩니다 . 장비와 CO 트롤리는 두 개의 목재 크레이트상자에 담아 해외로 운반됩니다 .
4.1.1.1 운송 포장의 치수
4
4
4

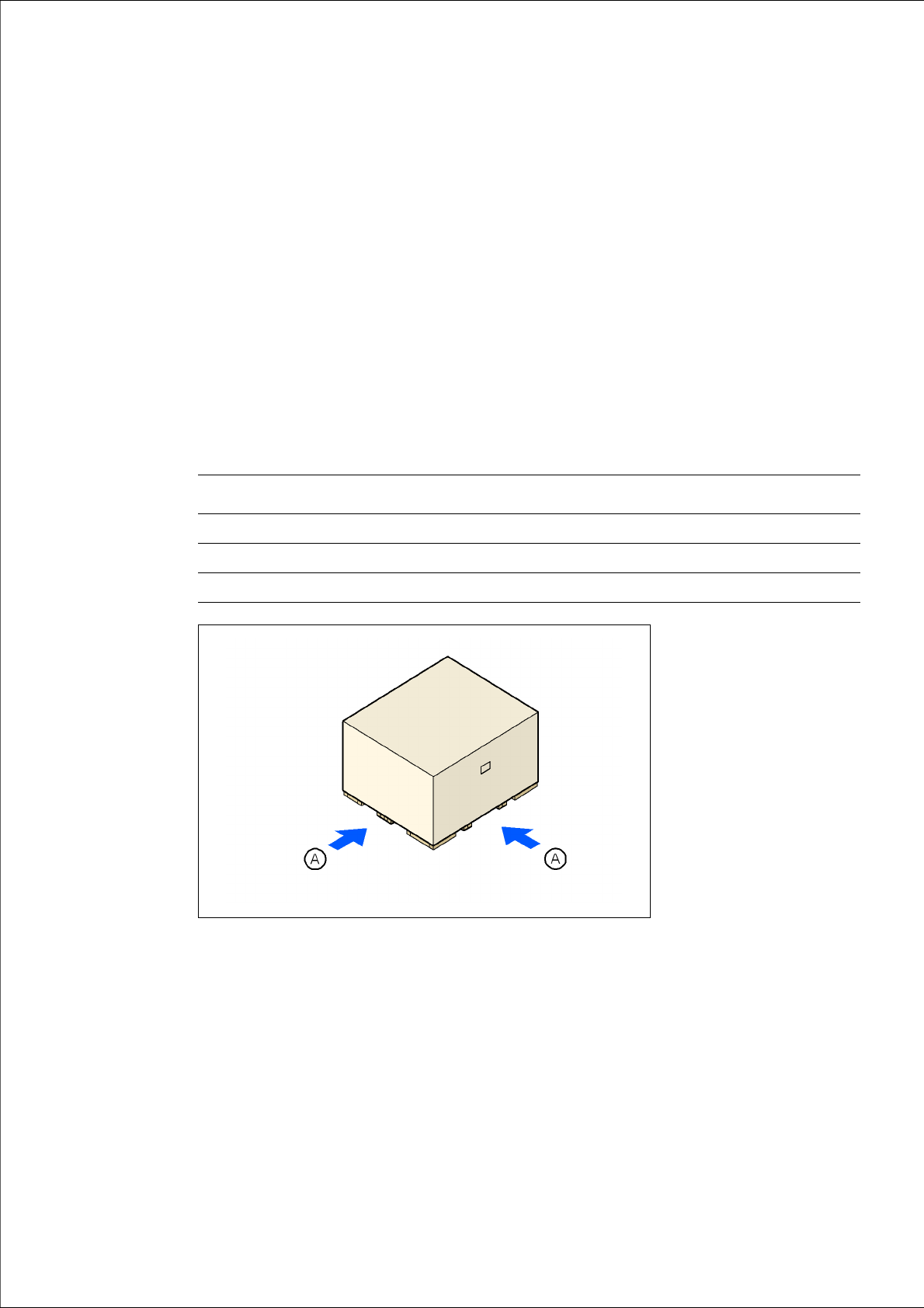

그림 4.1 - 1 운송용 크레이트상자 - 치수 ( 밀리미터 )
(A) 지게차 부착 지점
장비의 크레이트상자 컴포넌트 트롤리의 크레이트상자
길이 2,600 mm 1,705 mm
폭 2,400 mm 1,200 mm
높이 1,840 mm 1,300 mm
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D4i
4.1 운송 및 납품 구성 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
142
4.1.1.2 배송 준비를 마친 장비 무게
아래 표에는 포장을 포함하여 배송 준비를 마친 장비의 무게가 기재되어 있습니다 .
4
4.1.2 납품 시 구성
납품 시 장비는 다음과 같이 구성됩니다 .
– 단일 컨베이어 트랙의 폭은 210mm로 설정되어 있습니다. 이중 컨베이어의 경우 1번 트랙 컨
베이어 트랙의 폭은 100mm 이고 2 번 트랙 컨베이어의 폭은 210mm 입니다 . 이처럼 PCB
컨베이어 폭이 사전 설정되어 있어 , 공간상의 이유로 장비를 운반하기 위해 장비의 입력 또
는 출력 쪽에서 확장 키트 및 컨베이어를 제거하기 쉬워졌습니다 .
– 양쪽 키보드 ( 그림 4.1 - 2
의 항목 1) 의 플러그도 뽑힌 상태로 되어 있습니다 .
– 키보드 지지판 ( 그림 4.1 - 2
항목 2) 이 분리되어 있습니다 .
– 양쪽 모니터 ( 그림 4.1 - 2
의 항목 3) 도 분리되어 있습니다 .
– 양쪽 표시기 램프 ( 그림 4.1 - 2
의 항목 4) 도 분리되어 있습니다 .
– 갠트리 축은 모두 배송용 보호대가 부착되어 있습니다 .
무게 유럽 내에서의 배송 해외 배송
장비 3,187 kg 3,455 kg
CO 트롤리 458 kg 552 kg
