사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.2 설치 위치의 인프라
155
참고 4
일본의 공급 네트워크 (3 x 200VAC) 및 미국의 공급 네트워크 (3 x 208VAC) 는 3 x 204VAC 의
단자에 연결되어 있습니다 .
4
4
4
4
그림 4.2 - 6 3 상 변압기 T1 에 대한 주 연결을 지원하는 단자 블록의 위치
(1) 3 상 변압기 T1
(2) 1 차 측면에 대한 연결 배선도가 있는 사인
(3) 3 상 변압기 T1 에 대한 주 연결을 지원하는 단자 블록
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D4i
4.2 설치 위치의 인프라 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
156
4.2.4.6 유입 전류 제한 점퍼 점검
유입 전류 제한 장치는 공급 전압에 따라 구성해야 합니다 . 이 때 유입 전류 제한 보드 ( 그림 4.2
- 7 의 항목 1) 에서 와이어 점퍼를 사용합니다 .
4

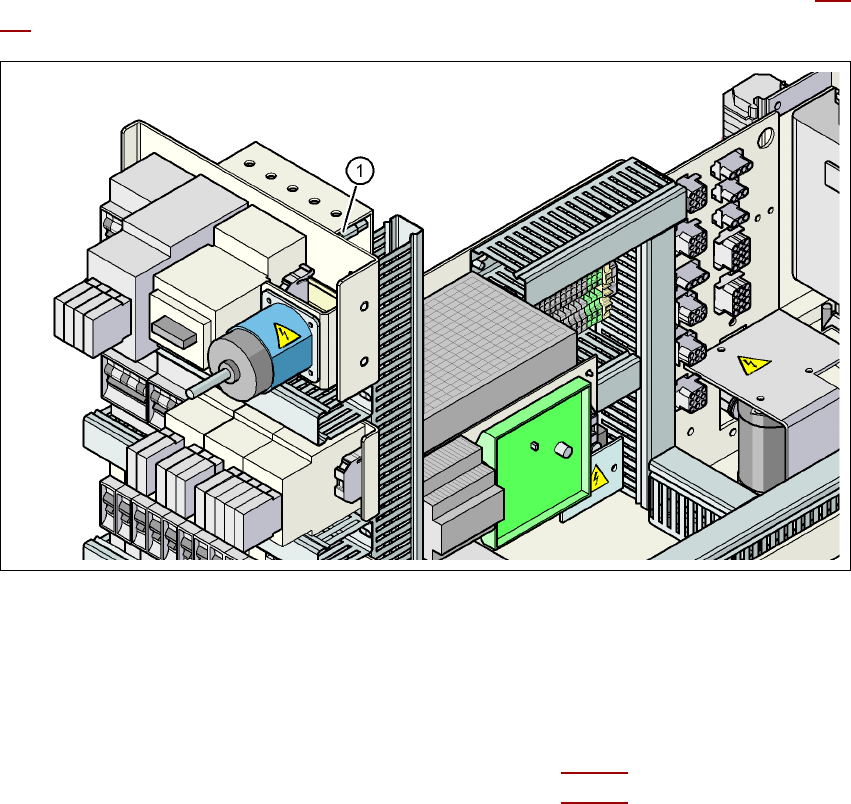

그림 4.2 - 7 유입 전류 제한 장치의 보드 및 커넥터 위치
(1) 유입 전류 제한 보드
→ 점퍼 배치를 점검하고 필요하면 수정하십시오 .
공급 전압 3 x 200VAC / 3 x 208VAC / 3 x 230VAC( 그림 4.2 - 8
참조 )
공급 전압 3 x 380VAC / 3 x 400VAC / 3 x 415VAC( 그림 4.2 - 9
참조 ) 4
사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.2 설치 위치의 인프라
157
4
그림 4.2 - 8 유입 전류 제한 - 3 x 200VAC / 3 x 208VAC / 3 x 230VAC 에서의 연결 및 점퍼
4
그림 4.2 - 9 유입 전류 제한 - 3 x 380VAC / 3 x 400VAC / 3 x 415VAC 에서의 연결 및 점퍼
3 x 200VAC / 3 x 208VAC / 3 x
3 x 380VAC / 3 x 400VAC / 3 x 415VAC
