4 셋업 및 시운 전 사용자 매뉴얼 SIPLACE D 4i 4.2 설치 위치의 인프라 소프트웨어 버전 SR.605 .03 SP2 에서 업데이트 10/2012 영문판 158 4.2.5 인터페이스 4 그림 4.2 - 10 인터페이스 4 (1) 섹터 1 에서의 SMEMA/Siemens 인터페이스 ( 옵션 ) (2) "PCB 입력 " 부착의 PC 및 LAN 연결 (T) PCB 이송…
사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.2 설치 위치의 인프라
157
4
그림 4.2 - 8 유입 전류 제한 - 3 x 200VAC / 3 x 208VAC / 3 x 230VAC 에서의 연결 및 점퍼
4
그림 4.2 - 9 유입 전류 제한 - 3 x 380VAC / 3 x 400VAC / 3 x 415VAC 에서의 연결 및 점퍼
3 x 200VAC / 3 x 208VAC / 3 x
3 x 380VAC / 3 x 400VAC / 3 x 415VAC
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D4i
4.2 설치 위치의 인프라 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
158
4.2.5 인터페이스
4

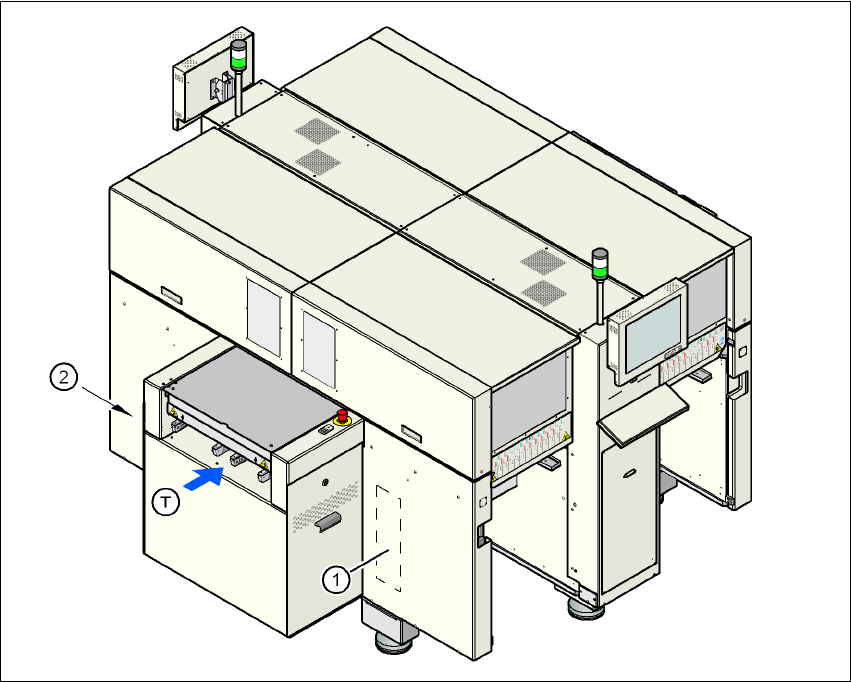

그림 4.2 - 10 인터페이스
4
(1) 섹터 1 에서의 SMEMA/Siemens 인터페이스 ( 옵션 )
(2) "PCB 입력 " 부착의 PC 및 LAN 연결
(T) PCB 이송 방향
사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.3 장비 셋업
159
4.3 장비 셋업
4.3.1 장비에서 PCB 컨베이어 높이
장비의 PCB 컨베이어 높이는 다음과 같이 설정할 수 있습니다 .
830mm ± 15mm 표준 높이 4
900 mm ± 15mm 옵션 4
930mm ± 15mm 옵션 4
950mm ± 15mm SMEMA 옵션 4
참고 4
PCB 컨베이어 높이는 PCB 컨베이어 벨트의 맨 위에서부터 장비 다리 맨 아래까지의 길이입니
다.
4.3.2 경고 지침
위험 4
ASM AS 엔지니어나 자격을 갖춘 사람만 장비를 셋업 및 작동할 수 있습니다 .
→ 항상 해당 사고 방지 규정을 준수합니다 .
→ 장비 다리를 부착하기 위해 장비 아래 누워서는 안됩니다 . 모듈 및 컴포넌트는 모두 컴포넌
트 테이블 공간을 통해 장착할 수 있습니다 . 어쩔 수 없이 장비 아래서 조립 작업을 수행해
야 하는 경우 적절한 방법으로 장비를 단단히 고정시켜야 합니다 . 지게차를 지지대로만 사
용해서는 안됩니다 .
→ 조립 중 헤드의 움직임을 방해하지 않도록 즉 , 결국 부상의 위험이 없도록 갠트리를 PCB 컨
베이어 영역에 장착해야 합니다 .
→ 장비 높이를 조절하기 위해서는 두 명이 필요합니다 .
– 한 명은 필요한 조립 작업을 수행하고
– 다른 한 명은 조립 중 위로 올린 장비를 주시하여 장비가 움직이지 않도록 합니다 .
→ 특수 안전 부츠를 신어 발을 보호합니다 .
