사용자 매뉴얼 SIPLACE D4i 1 소개
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 1.1 장비 설명
15
1

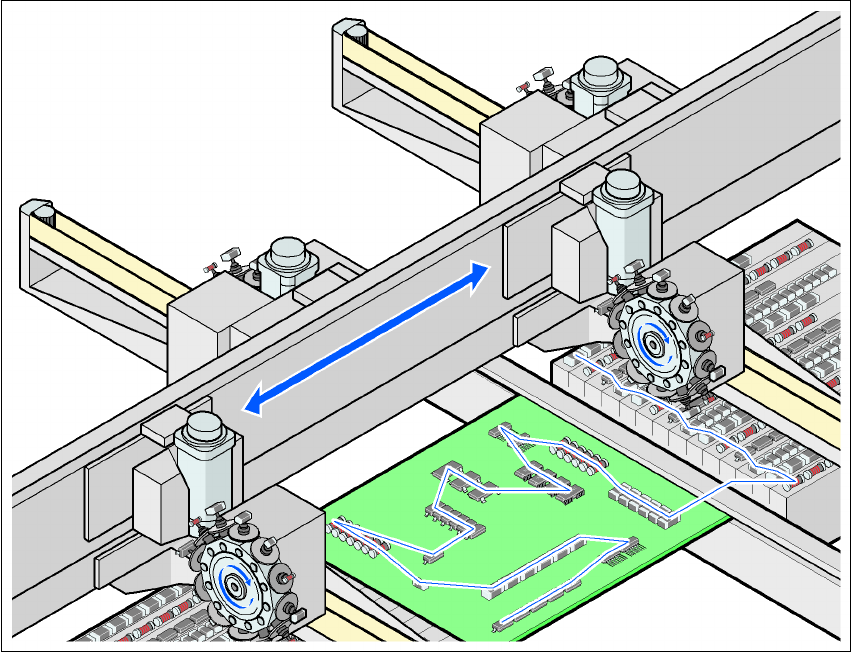

그림 1.1 - 1 SIPLACE 원리
1.1.3 새로운 옵션 및 수행 기능
다음과 같은 옵션을 사용하여 장비 기능을 확장할 수 있습니다 .
– 01005 패키지
SIPLACE D4i 실장기는 01005 컴포넌트를 실장할 준비가 되어 있습니다 . 실장을 위해 12-
노즐 Collect&Place 헤드를 01005 패키지로 개장해야 합니다 . 0201 패키지가 설치되어 있
다면 01005 패키지를 업그레이드하기 위해 새 CO 카메라가 더 이상 필요하지 않습니다 . 1
– 0201 패키지
Siemens 는 12- 노즐 Collect&Place 헤드로 0201 컴포넌트를 처리하기 위한 0201 패키지
를 공급합니다 . 0201 패키지는 실장기에서 표준으로 선택될 수 있습니다 . 1
– 컴포넌트 트롤리
컴포넌트 트롤리의 설계가 개정되었습니다 . 고정 핸들이 접이식 핸들을 대체합니다 . 이로
인해 컴포넌트 트롤리를 변경할 때 시간이 절약됩니다 . 새 컴포넌트 트롤리는 하위 버전과
호환 가능하며 따라서 이전 버전의 장비에도 사용될 수 있습니다 . 1
1 소개 사용자 매뉴얼 SIPLACE D4i
1.1 장비 설명 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
16
– 2 차 릴 홀더
3 x 8 mm 피더 모듈의 최대 셋업을 사용할 때 테이프 릴은 맨 아래 컨테이너에 제한되어 테
이프 릴의 취급을 방해할 수 있습니다 . 2 차 릴 홀더를 사용하면 맨 아래 컨테이너에 제한되
어 있는 테이프 릴을 2 차 릴 홀더로 교환할 수 있어 취급을 용이하게 할 수 있습니다 . 2 차
릴 홀더의 상향 정렬은 컴포넌트를 셋업하고 보충할 때 인체공학적 편암함을 개선시켜 줍니
다. 1
– CO 카메라 , 유형 30
CO 카메라 유형 30 이 CO 카메라 유형 29 와 유형 38 을 대체합니다 . 그것은 01005 컴포넌
트뿐만 아니라 0201 컴포넌트를 광학적으로 센터링할 수 있도록 해줍니다 . 1
– 장비 보호
보호 덮개의 설계가 변경되었습니다 . 이전 D 시리즈 장비의 중앙 릿지가 제거되었습니다 .
보호 덮개가 열리면 장비 안쪽으로 무제한 액세스가 가능합니다 . 1
사용자 매뉴얼 SIPLACE D4i 1 소개
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 1.1 장비 설명
17
1.1.4 장비의 일련 번호
장비의 일련 번호는 명판에 새겨져 있습니다 ( 항목 1 참조 ). 명판은 위치 1 의 바깥쪽에 고정되
어 있습니다 ( 항목 2 참조 .
1
그림 1.1 - 2 장비의 일련 번호
(1) 명판
(2) 장비에서 명판의 위치
