4 셋업 및 시운 전 사용자 매뉴얼 SIPLACE D 4i 4.3 장비 셋업 소프트웨어 버전 SR.6 05.03 SP2 에서 업데이트 10/2012 영문판 160 4.3.3 도구 및 장비 장비 높이는 조절하는 데에 는 다음과 같은 도 구 및 장비가 필요합니다 . – 한쪽 스패너 , 65 사이즈 , 품목 번호 : 00353827-01 장비 다리의 육각 잠금 너트 M24 65 사이즈 4 – 앨런…
사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.3 장비 셋업
159
4.3 장비 셋업
4.3.1 장비에서 PCB 컨베이어 높이
장비의 PCB 컨베이어 높이는 다음과 같이 설정할 수 있습니다 .
830mm ± 15mm 표준 높이 4
900 mm ± 15mm 옵션 4
930mm ± 15mm 옵션 4
950mm ± 15mm SMEMA 옵션 4
참고 4
PCB 컨베이어 높이는 PCB 컨베이어 벨트의 맨 위에서부터 장비 다리 맨 아래까지의 길이입니
다.
4.3.2 경고 지침
위험 4
ASM AS 엔지니어나 자격을 갖춘 사람만 장비를 셋업 및 작동할 수 있습니다 .
→ 항상 해당 사고 방지 규정을 준수합니다 .
→ 장비 다리를 부착하기 위해 장비 아래 누워서는 안됩니다 . 모듈 및 컴포넌트는 모두 컴포넌
트 테이블 공간을 통해 장착할 수 있습니다 . 어쩔 수 없이 장비 아래서 조립 작업을 수행해
야 하는 경우 적절한 방법으로 장비를 단단히 고정시켜야 합니다 . 지게차를 지지대로만 사
용해서는 안됩니다 .
→ 조립 중 헤드의 움직임을 방해하지 않도록 즉 , 결국 부상의 위험이 없도록 갠트리를 PCB 컨
베이어 영역에 장착해야 합니다 .
→ 장비 높이를 조절하기 위해서는 두 명이 필요합니다 .
– 한 명은 필요한 조립 작업을 수행하고
– 다른 한 명은 조립 중 위로 올린 장비를 주시하여 장비가 움직이지 않도록 합니다 .
→ 특수 안전 부츠를 신어 발을 보호합니다 .
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D4i
4.3 장비 셋업 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
160
4.3.3 도구 및 장비
장비 높이는 조절하는 데에는 다음과 같은 도구 및 장비가 필요합니다 .
– 한쪽 스패너 , 65 사이즈 , 품목 번호 : 00353827-01
장비 다리의 육각 잠금 너트 M24 65 사이즈 4
– 앨런키 , 10 사이즈 , 목 번호 : 00373926-01
장비 다리용 스페이서 장착을 위한 육각 소켓 헤드 나사 M12 4
– 지게차
포크 길이 : 최소 1800mm 4
운반 능력 : 최소 6000kg 4
포크 간 너비 :161
페이지에 있는 그림 4.3 - 1 참조 4
– 수평계 : 정확도 0.02mm/m
– 에어쿠션 운반 시스템 : SIPLACE HSxx, 품목 번호 00119002-xx
4.3.4 PCB 컨베이어 높이 사전 설정
경고 4
되돌릴 수 없는 장비 손상을 피하려면 장비를 들어올리기
전에
다음 사항을 참고하십시오 .
– 두 장비 다리 사이에 포크 부분이 올 정도로만 포크를 벌립니다 ( 삽입 지점은 그림 4.3 - 1
과
같음 ). 장비 다리 간 거리는 776mm 입니다 . 이보다 더 벌리면 장비 프레임 측면을 들어올
리게 되어 결국 장비 프레임이 변형될 수 있습니다 .
→ 장비를 들어올릴 때에는 포크 양쪽에 무게가 고르게 실리도록 해야 합니다 . 포크와 장비 사
이에 단단한 지지대가 있어서 장비를 들어올릴 때 장비가 기울어지는 것을 막아줍니다 . 또
한 장비 다리 한 쪽에만 무게가 실리는 것을 막아주는데 , 이렇게 한 쪽에만 무게가 실리면
장비 다리 고정부가 변형될 수 있습니다 . 장비를 들어올릴 때에는 다른 사람이 지켜보도록
하여 지게차로 장비를 들어올릴 때 한 쪽으로 뒤집히지 않도록 하는 것이 좋습니다 .
→그림 4.3 - 1
에서와 같이 지게차의 포크 부분을 장비 아래로 집어넣습니다 .
사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.3 장비 셋업
161
4

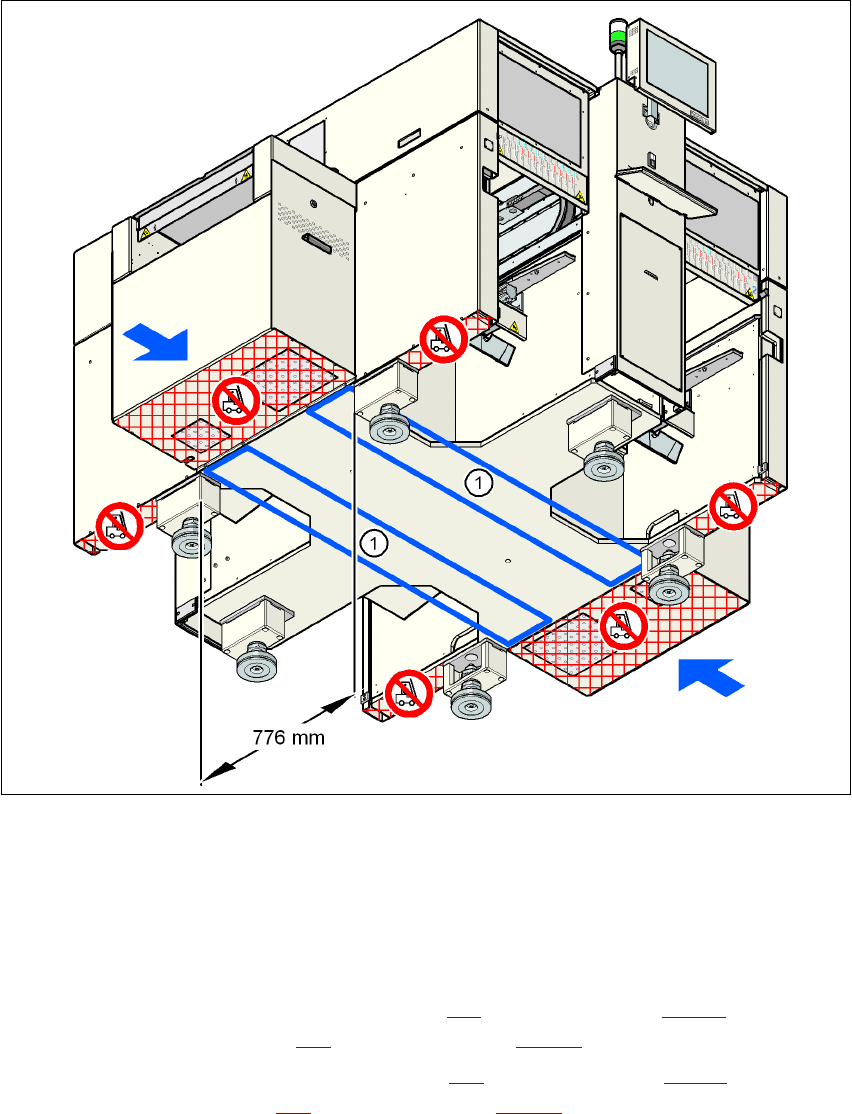

그림 4.3 - 1 접촉면 - PCB 이송 방향에 평행을 이루는 지게차
(1) 지게차 포크 부분의 접촉면
4
→ 지게차로 장비를 약 35cm 들어올릴 수 있습니다 .
장비는 6 피트 높이에 세워놓습니다 .
– 필요시 높이 조절을 할 수 있는 스페이서 4 개 (162
페이지에 있는 그림 4.3 - 2 의 항목 2) 가
있는 바깥쪽 장비 다리 4 개 (162
페이지에 있는 그림 4.3 - 2 의 항목 1)
– 필요 시 높이 조절을 할 수 있는 스페이서 2 개 (162
페이지에 있는 그림 4.3 - 2 의 항목 2) 가
있는 중간 장비 다리 2 개 (162
페이지에 있는 그림 4.3 - 2 의 항목 3)
