4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D4i
4.3 장비 셋업 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
162
4

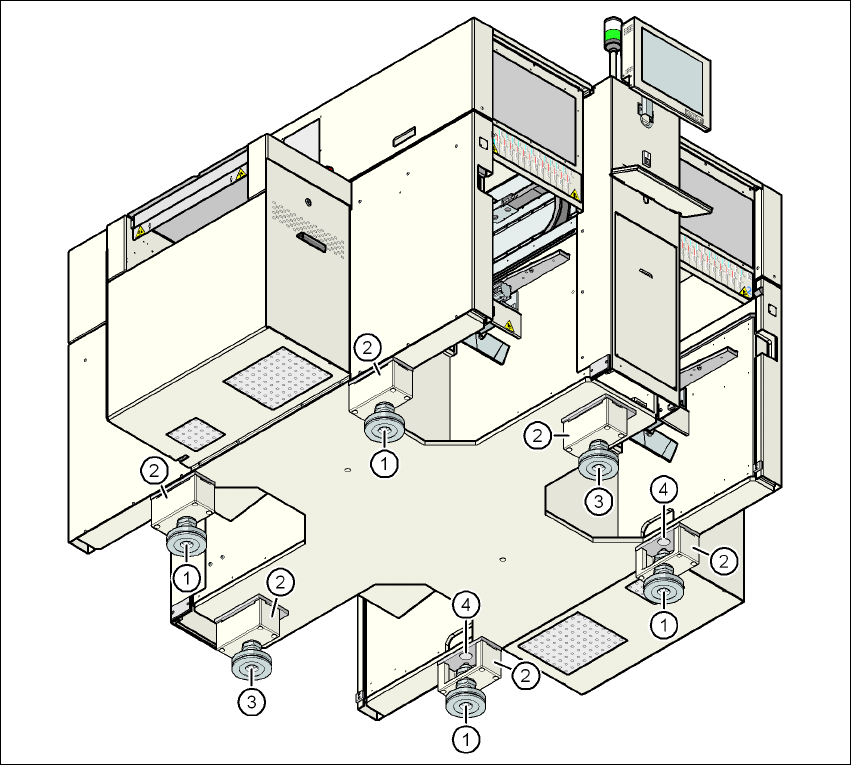

그림 4.3 - 2 장비 다리
(1) 바깥쪽 장비 다리 , 4x
(2) 스페이서
(3) 중간 장비 다리 , 2x
(4) 830mm PCB 컨베이어 높이를 위한 장비 다리용 장비 프레임의 구멍
사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.3 장비 셋업
163
4.3.4.1 900/930/950mm 의 PCB 컨베이어 높이를 위한 스페이서
900/930/950mm PCB 컨베이어 높이를 위한 각기 다른 스페이서 ( 그림 4.3 - 2 의 항목 2 참조
) 및 고정 나사가 있습니다 . 6 개의 스페이서와 24 개의 고정 나사가 필요합니다 .
4.3.4.2 PCB 컨베이어 높이를 830mm 로 사전 설정
PCB 컨베이어 높이를 830mm 로 하려면 스페이서가 필요하지 않습니다 .
→ 장비 다리를 장비 프레임의 구멍 (162
페이지에 있는 그림 4.3 - 2 의 항목 4) 에 끼워 넣습
니다 .
→ 장비 다리의 아랫면과 장비 프레임의 하단 가장자리 사이의 거리가 110mm 가 되도록 M24
너트를 사용하여 바깥쪽 장비 다리 (162
페이지에 있는 그림 4.3 - 2 의 항목 1) 의 높이를 설
정합니다 .
→ M24 너트를 손으로 단단히 조입니다 .
→ 먼저 중간 장비 다리 (162
페이지에 있는 그림 4.3 - 2 의 항목 3) 를 약 100mm 의 높이로 설
정합니다 .
4.3.4.3 PCB 컨베이어 높이를 900/930/950mm 로 사전 설정
→ 그런 다음 6 개의 스페이서 (162 페이지에 있는 그림 4.3 - 2 의 항목 2) 를 장착합니다 .
각기 다른 PCB 컨베이어 높이를 위한 스페이서는 163
페이지의 4.3.4.1 단원에 설명되어 있
습니다 .
→ M24 너트를 사용하여 바깥쪽 장비 다리 (162
페이지에 있는 그림 4.3 - 2 의 항목 1) 의 높이
를 다음 값으로 설정합니다 .
PCB 컨베이어 높이 스페이서 , 6x
품목 번호
스페이서
높이
6 각 소켓 헤드 나사 ,
24x
830 mm
–––
900 mm 00344069-xx 70 mm DIN 912 M12x70
930 mm 00344070-xx 100 mm DIN 912 M12x100
950 mm 00331553-xx 122.5 mm DIN 912 M12x100
PCB 컨베이어 높이 바깥쪽 장비 다리의 아랫면에서 장비 프레임의 하단 가장
자리까지의 거리
900 mm 180 mm
930 mm 210 mm
950 mm 232 mm
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D4i
4.3 장비 셋업 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
164
→ M24 너트를 사용하여 중간 장비 다리 (162
페이지에 있는 그림 4.3 - 2 의 항목 3) 의 높이를
다음 값으로 설정합니다 .
4.3.5 표시기 램프 장착
→ 위쪽 덮개판을 모두 제거합니다 .
→ 표시기 램프 케이블을 기본 장비 케이블에 연결합니다 .
→ 표시기 램프의 튜브가 아래 단자까지 충분히 비출 수 있을 때까지 표시기 램프를 구멍에 끼
워 넣습니다 .
→ 단자에서 6 각 소켓 헤드 나사를 조입니다 .
→ 위쪽 덮개판을 모두 고정시킵니다 .
4.3.6 모니터 장착
→ 모니터를 장착하고 케이블을 연결합니다 .
→ 케이블 연결을 확인합니다 .
PCB 컨베이어 높이 중간 장비 다리의 아랫면에서 장비 프레임의 하단 가장자
리까지의 거리
900 mm 180 mm
930 mm 210 mm
950 mm 232 mm
