00197310-01_UM_D4i_SR 6505.KO - 第167页
사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.3 장비 셋업 167 4.3 .7.3 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및 고정 우측 컨베이어 컨베이어 가장자리 4 그림 4.3 - 5 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및 고정 우측 컨베이어
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D4i
4.3 장비 셋업 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
166

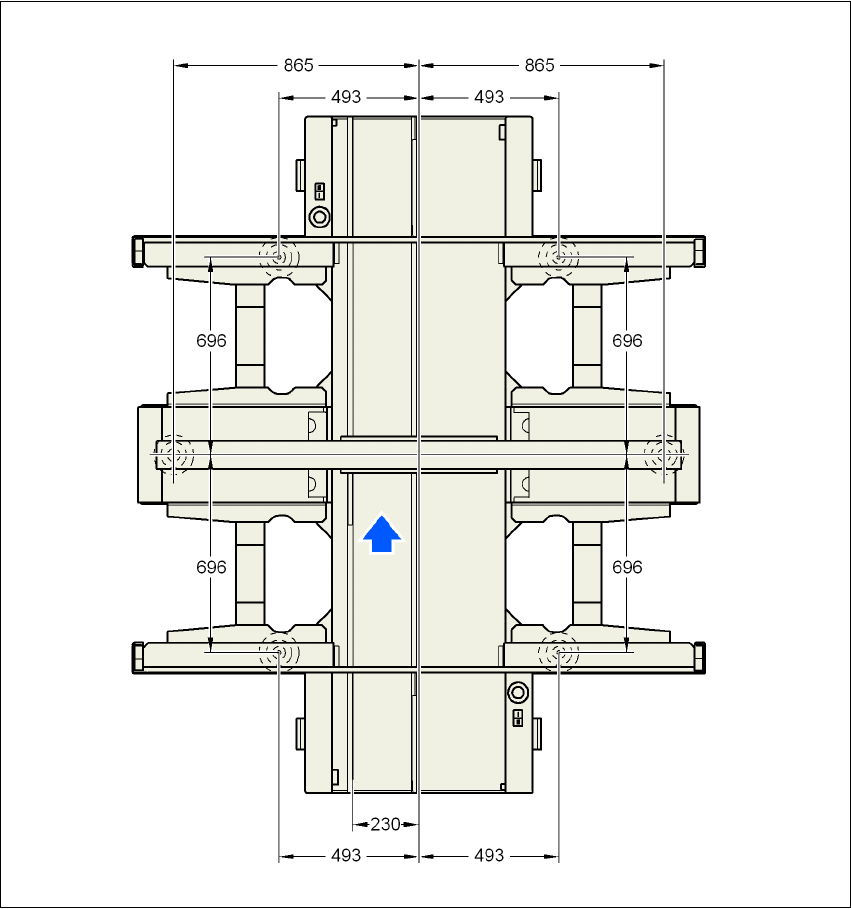

4.3.7.2 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및 고정 좌측
컨베이어 가장자리
4
그림 4.3 - 4 PCB 단일 컨베이어에 대한 장비 다리 여유 공간 및 고정 좌측 컨베이어 가장자리
사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.3 장비 셋업
167

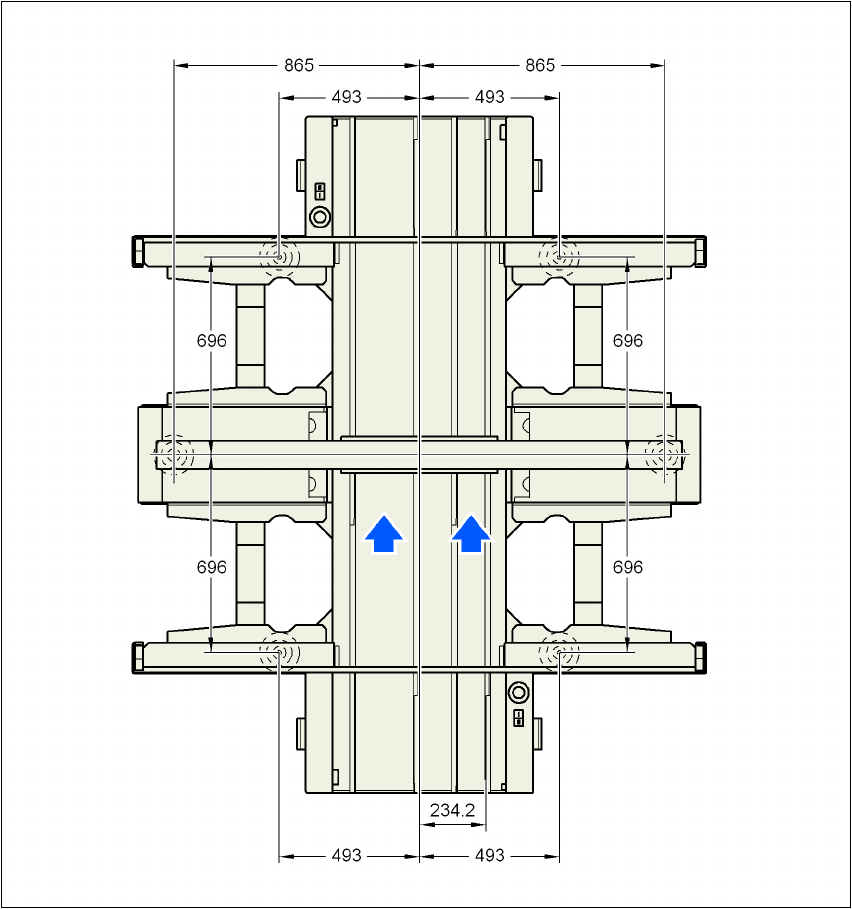

4.3.7.3 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및 고정 우측 컨베이어
컨베이어 가장자리
4
그림 4.3 - 5 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및 고정 우측 컨베이어
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D4i
4.3 장비 셋업 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
168

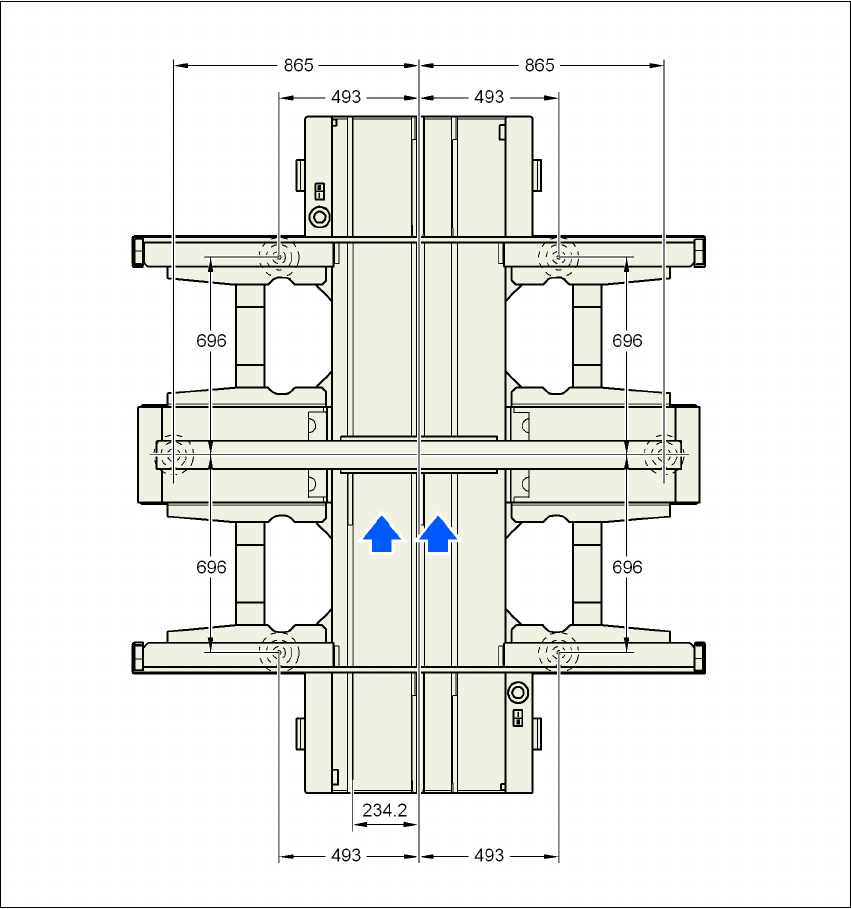

4.3.7.4 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및 고정 좌측
컨베이어 가장자리
4
그림 4.3 - 6 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및 고정 좌측 컨베이어 가장자리
