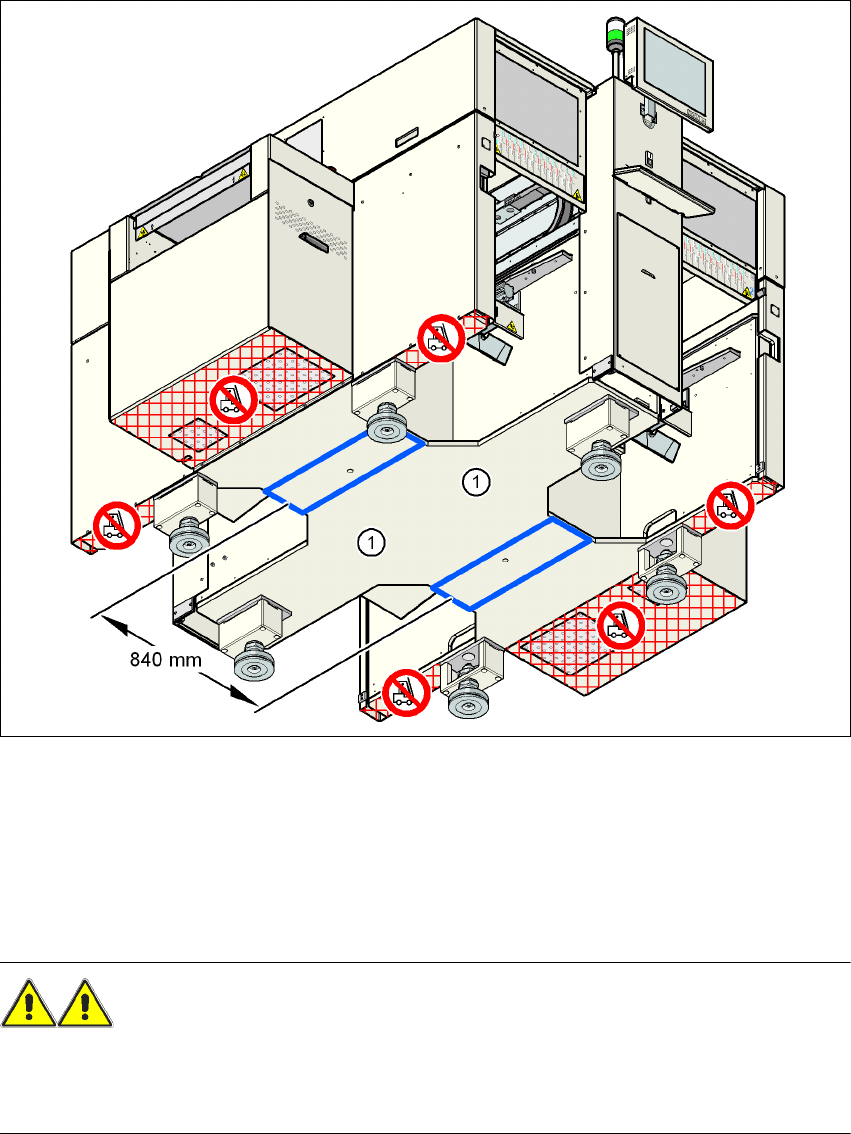

그림 4.3 - 7 접촉면 - PCB 이송 방향과 교차하는 포크
(1) 지게차 포크 부분의 접촉면
4
4
4
4.3.8.2 장비 운반 시 유의해야 할 사항
경고 4
장비를 운반할 경우에는 장비의 다리가
모두
바닥에 닿지 않도록 해야 합니다 . 그렇지 않으면 장
비 다리가 바닥에 끌리거나 장애물에 부딪칠 수 있습니다 . 그러면 장비 프레임의 장비 다리 고정
부가 손상될 수 있습니다 .
사용자 매뉴얼 SIPLACE D4i 4 셋업 및 시운전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 4.3 장비 셋업
171
4.3.8.3 라인을 기준으로 장비 배치
→ 지게차를 사용하여 라인의 자유 공간에 장비를 놓습니다 .
경고 4
장비를 천천히 내려놓습니다 . 다른 한 명이 아래쪽을 살펴보면서 장비 다리가 모두 동시에
바닥에 닿도록 해야 합니다 . 장비 다리가 어느 한 쪽부터 바닥에 닿으면 고정 장치가 손상
될 우려가 있습니다 .
4.3.8.4 에어 쿠션 운반 시스템으로 장비 정렬
4

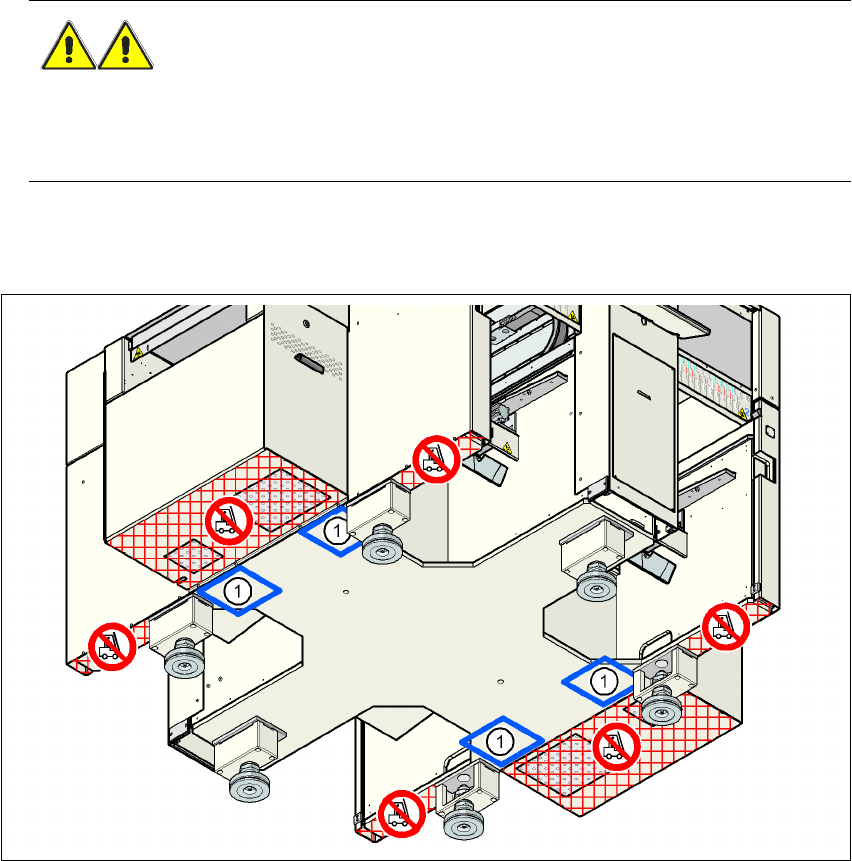

그림 4.3 - 8 에어 쿠션 운반 시스템의 접촉 위치
(1) 에어 쿠션 운반 시스템의 접촉면
→ 장비 프레임 아래 에어 쿠션 운반 시스템의 에어 쿠션 4 개를 놓습니다 .
→ 장비를 들어올려 라인을 기준으로 배치합니다 .
→ 인접 장비의 PCB 컨베이어 시스템과의 거리를 확인합니다 . 그 거리가 1mm 에서 3mm 사
이여야 합니다 .
→ 장비를 내려놓습니다 .
4 셋업 및 시운전 사용자 매뉴얼 SIPLACE D4i
4.3 장비 셋업 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
172
4.3.9 장비 최종 조절
→ 장비의 수평계를 실장 영역 1 의 X 방향과 Y 방향 모두로 PCB 컨베이어의 패널에 놓습니다
. PCB 컨베이어 폭은 미리 설정되어 있습니다 .
단일 컨베이어 210mm
이중 컨베이어 , 트랙 1 100 mm
이중 컨베이어 , 트랙 2 210mm 4
참고 : 4
이중 컨베이어의 경우 X 방향으로 조절할 수 있도록 수평계는 장비의 바깥쪽 패널에만 놓아
야 합니다 .
→ PCB 컨베이어 벨트 맨 위에서부터 바닥까지의 거리를 측정합니다 . 그 거리는 800mm,
900mm, 930mm 또는 950mm 이어야 합니다 .
→ 장비 수평계의 라벨이 필요한 PCB 컨베이어 높이의 영점에서 벗어나지 않도록 SW65 단일
헤드 렌치를 사용하여 바깥쪽 장비 다리 (162
페이지에 있는 그림
4.3 - 2
의 항목 1) 를 조절합니다 .
→ 필요한 PCB 전송 높이를 확인합니다 .
→ 장비를 배치했으면 바깥쪽 장비 다리의 잠금 너트를 조입니다 .
→중간 장비 다리(162
페이지에 있는 그림 4.3 - 2 의 항목 3) 가 가 바닥에 단단히 장착될 때
까지 나사를 풉니다 .
→ 장비를 더 이상 조절할 수 없을 정도로 중간 장비 다리를 너무 많이 풀어서는 안됩니다 .
→ 중간 장비 다리의 위치를 고정시킵니다 .
→ 수평계를 사용하여 장비가 정확하게 배치되도록 합니다 .
4.3.10 배송용 보호대 제거
갠트리 측에서 배송용 보호대를 모두 제거합니다 .
