5 작동 요원의 작업 사용자 매뉴얼 SIPLACE D4i
5.3 작동 상태 표시기 램프에 관한 유의사항 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
194
5.2.3.2 장비의 입력 및 출력 쪽에 있는 제어장치
장비의 입력 및 출력 쪽에 있는 제어장치는 동일한 기능을 수행합니다 .
비상 정지 버튼 , 시작 및 정지 버튼 5
PCB 컨베이어의 입력 및 출력 쪽 모두에 비상 정지 버튼과 시작 버튼 및 정지 버튼이 한 개씩 있
습니다 . 어느 위치에서도 버튼을 신속하고 쉽게 누를 수 있도록 하기 위해 이 배치를 채택하였습
니다 .
5.3 작동 상태 표시기 램프에 관한 유의사항
이 표시기 램프는 장비의 작동 상태와 오작동 신호를 보내기 위해 사용됩니다 .
5.3.1 기능 설명
5

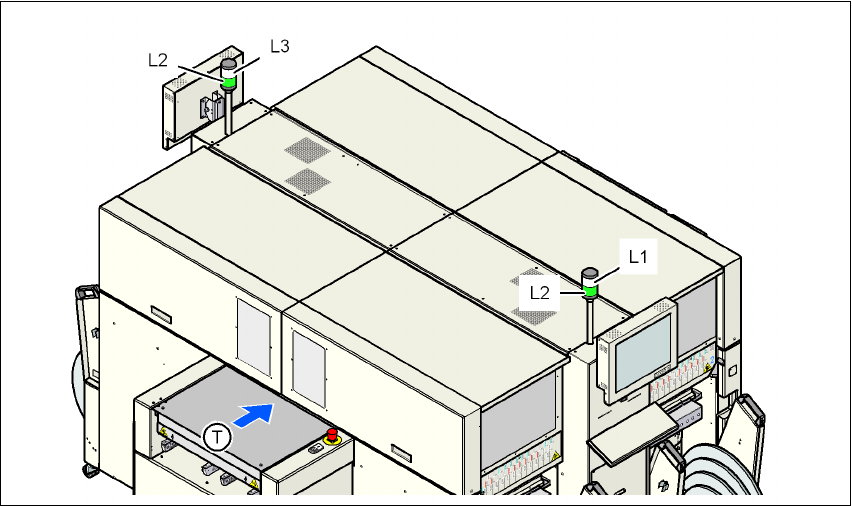

그림 5.3 - 1 작동 상태 표시기 램프
L1 장애 표시기 램프 ( 흰색 , 우측 )
L2 작동 상태 표시기 램프 ( 녹색 , 두 램프 모두 동시에 전환됨 )
L3 장애 표시기 램프 ( 흰색 , 좌측 )
TPCB 이송 방향
사용자 매뉴얼 SIPLACE D4i 5 작동 요원의 작업
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 5.3 작동 상태 표시기 램프에 관한 유의사항
195
5.3.2 일반 작동 상태
–
작동 상태 표시기 램프 L2( 녹색 ) 가 계속 켜져 있는 경우
장비가 작동 중입니다 .
–
작동 상태 표시기 램프 L2( 녹색 ) 가 깜박이는 경우
장비가 입력 벨트 위의 PCB 를 기다리고 있거나 출력 벨트 위에 아무것도 없게 되는 것을 기
다리고 있습니다 .
–
우측 장애 표시기 램프 L1( 흰색 ) 이 깜박이는 경우
장비 우측에 위치한 하나 이상의 트랙이 비었습니다 . 이 장비는 현재 PCB 를 기존 컴포넌트
로 채웁니다 .
–
좌측 장애 표시기 램프 L3( 흰색 ) 이 깜박이는 경우
장비 좌측에 위치한 하나 이상의 트랙이 비었습니다 . 이 장비는 현재 PCB 를 기존 컴포넌트
로 채웁니다 .
–
우측의 장애 표시기 램프 L1( 흰색 ) 이 계속 켜져 있는 경우 - 작동 상태 램프 L2( 녹색 ) 꺼짐
장비 우측에서 오류가 발생했습니다 -> 장비가 정지했습니다 .
–
좌측의 장애 표시기 램프 L3( 흰색 ) 이 계속 켜져 있는 경우 - 작동 상태 램프 L2( 녹색 ) 꺼짐
장비 좌측에서 오류가 발생했습니다 -> 장비가 정지했습니다 .
–
두 장애 표시기 램프 램프 L1 및 L3( 흰색 ) 가 계속 켜져 있는 경우 - 작동 상태 램프 L2( 녹색
) 꺼짐
전체 장비에 영향을 미치는 오류가 발생했습니다 -> 장비가 정지했습니다 .
5
5
5.3.3 프로그래밍된 작동 상태 표시
아래의 표는 표준 구성 ( 제공된 그대로의 버전 ) 에서의 프로그래밍된 작동 상태 표시를 보여주
며 메인 장애 표시기의 각 램프가 의미하는 바를 나열합니다 .
표에서 “깜박임” 우측 괄호 안에 있는 숫자는 주어진 이벤트에 대한 관련 램프가 깜박이는 빈
도를 나타냅니다 . 예를 들어 숫자 (1, 5) 는 다음과 같이 설명할 수 있습니다 .
– 괄호 안의 첫 번째 숫자는 장애 표시기 램프가 켜져 있는 시간을 100msec 간격으로 나타낸
것이며 위의 예에서는 1 x 100ms 가 됩니다 .
– 괄호 안의 두 번째 숫자는 장애 표시기 램프가 꺼져있는 시간을 100msec 간격으로 나타낸
것이며 위의 예에서는 5 x 100ms 가 됩니다 .
5
L1( 흰색 )
( 우측 램프 )
L2( 녹색 ) L3( 흰색 )
( 좌측 램프 )
의미
상태 표시
깜박임 (1.10) 깜박임 (7.7) 깜박임 (1.10) 레퍼런스 런
변화 없음 깜박임 (1.5) 변화 없음 축이 위치에 올 때까지 대기 중
변화 없음 깜박임 (7.7) 변화 없음 셋업 데이터 대기 중
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE D4i
5.3 작동 상태 표시기 램프에 관한 유의사항 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
196
변화 없음 깜박임 (7.7) 변화 없음 클러스터 데이터 대기 중
변화 없음 깜박임 (7.7) 변화 없음 테이블 프로그램을 로드하십시오
변화 없음 깜박임 (7.7) 변화 없음 위치 탐지
변화 없음 깜박임 (1.10) 변화 없음 불량 피듀셜 탐지
변화 없음 깜박임 (7.7) 변화 없음 노즐 구성 테스트
변화 없음 깜박임 (7.7) 변화 없음 피더 위치 탐지
변화 없음 깜박임 (7.7) 변화 없음 한 트랙이 비었음
변화 없음 깜박임 (7.7) 변화 없음 더 이상 사용할 수 있는 트랙 없음
변화 없음 깜박임 (7.7) 변화 없음 보충 위치로 가십시오
변화 없음 깜박임 (7.7) 변화 없음 이송 초기화 중
변화 없음 깜박임 (7.7) 변화 없음 입력 컨베이어에 PCB 를 위치시키십시
오
깜박임 (1.10) 깜박임 (7.7) 변화 없음 출력 컨베이어에서 PCB 를 제거하십시
오
변화 없음 깜박임 (7.7) 깜박임 (1.10) 출력 컨베이어 2 에서 PCB 를 제거하십
시오
깜박임 (1.10) 깜박임 (7.7) 깜박임 (1.10) 폭 조절
변화 없음 깜박임 (1.10) 변화 없음 PCB 를 이송하십시오
깜박임 (1.10) 깜박임 (7.7) 깜박임 (1.10) 두 출력 컨베이어가 모두 비워졌습니다
켜짐 깜박임 (1.10) 켜짐 컨베이어 오류
켜짐 꺼짐 켜짐 서비스 위치로 가십시오
켜짐 실장
깜박임 (1.20) 처리 데이터 대기 중
오류 표시
켜짐 꺼짐 변화 없음 장비 오류 , 우측
켜짐 꺼짐 변화 없음 트랙 비어 있음 , 우측
켜짐 꺼짐 변화 없음 노즐 구성 , 우측
켜짐 꺼짐 변화 없음 컨베이어 오류 , 우측
켜짐 꺼짐 켜짐 피듀셜 오류 , 좌측 및 우측
켜짐 꺼짐 켜짐 피듀셜 오류 , 좌측 및 우측
변화 없음 꺼짐 켜짐 트랙 비어 있음 , 좌측
변화 없음 꺼짐 켜짐 노즐 구성 , 좌측
변화 없음 꺼짐 켜짐 컨베이어오류 , 좌측
L1( 흰색 )
( 우측 램프 )
L2( 녹색 ) L3( 흰색 )
( 좌측 램프 )
의미
