5 작동 요원의 작업 사용자 매뉴얼 SIPLACE D 4i 5.10 컴포넌트 트롤리 도킹 또는 도킹해제 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문 판 212 → 양 손으로 핸들을 잡고 컴포넌트 트롤리를 장비에서 빼냅니다 . → 컴포넌트 테이블의 스위치 ( 그림 5.10 - 1 의 항목 4) 를 아래로 내립니다 . 컴포넌트 테이블 이 하강합니다 . 경고 5 → …
사용자 매뉴얼 SIPLACE D4i 5 작동 요원의 작업
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 5.10 컴포넌트 트롤리 도킹 또는 도킹해제
211

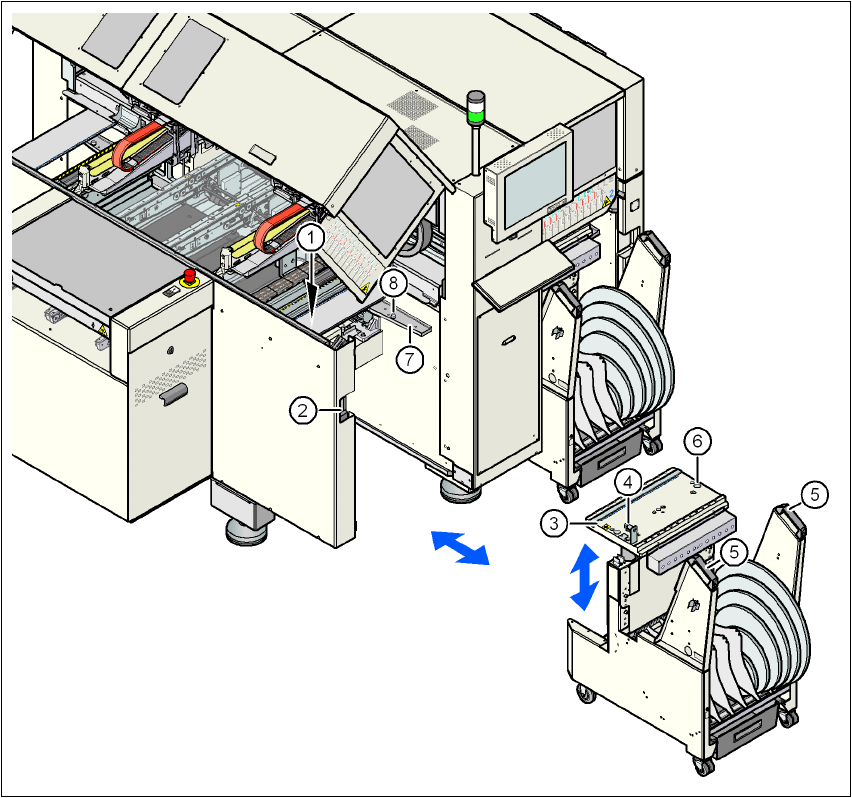

그림 5.10 - 1 컴포넌트 트롤리 도킹 또는 도킹해제
5
(1) 컴포넌트 테이블 베드 상승용 버튼 ( 덮개 플랩 밑 )
(2) 컴포넌트 트롤리 케이블 연결 플러그
(3) 상승 또는 하강시킬 수 있는 컴포넌트 테이블 베드
(4) 컴포넌트 테이블 베드 하강용 스위치
(5) (CO 트롤리 핸들
(6) 센터링 핀용 센터링 구멍
(7) 컴포넌트 테이블 베드를 위한 지지 표면 ( 우측 및 좌측 )
(8) 컴포넌트 테이블 베드용 센터링 핀
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE D4i
5.10 컴포넌트 트롤리 도킹 또는 도킹해제 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
212
→ 양 손으로 핸들을 잡고 컴포넌트 트롤리를 장비에서 빼냅니다 .
→ 컴포넌트 테이블의 스위치 ( 그림 5.10 - 1
의 항목 4) 를 아래로 내립니다 . 컴포넌트 테이블
이 하강합니다 .
경고 5
→ 53
페이지의 2.5.4 단원에 설명된 컴포넌트 트롤리 이동에 대한 대한 안전 지침을 따르십시
오.
5.10.2 컴포넌트 트롤리 도킹
참고 5
컴포넌트 트롤리를 도킹하기 전에 S 피더 모듈의 앞쪽 끝에 있는 컴포넌트 테이프를 약 1 cm 정
도 잘라냅니다 .
주의 5
실장 헤드가 컴포넌트 트롤리 영역 밖에 있는지 확인합니다 .
→ 컴포넌트 테이블 베드를 위한 좌측 및 우측 접촉 표면 (211
페이지에 있는 그림 5.10 - 1 의
항목 7) 이 깨끗한지 확인합니다 .
→ 컴포넌트 테이블 베드 아래면의 접촉 표면이 깨끗한지 확인합니다 .
→ 컴포넌트 트롤리를 장비에 조심스럽게 밀어넣습니다 .
→ 컴포넌트 트롤리의 연결 케이블을 장비의 소켓 (211
페이지에 있는 그림 5.10 - 1 의 항목 2)
에 연결합니다 .
→ 컴포넌트 피더 테이블 베드 상승 / 하강 푸시 버튼 (211
페이지에 있는 그림 5.10 - 1 의 항
목 1) 위의 덮개를 엽니다 .
→ 컴포넌트 테이블의 스위치 (211
페이지에 있는 그림 5.10 - 1 의 항목 4) 를 위로 올립니다 .
→ 컴포넌트 테이블 베드가 위쪽의 최종 위치에 도달할 때까지 버튼 (211
페이지에 있는 그림
5.10 - 1
의 항목 1) 을 누릅니다 .
→ 컴포넌트 트롤리를 조심스럽게 장비 끝까지 밀어넣습니다 .
→ 컴포넌트 테이블 베드의 센터링 구멍 위치가 장비의 센터링 핀 (211
페이지에 있는 그림 5.10
- 1 의 항목 8) 과 정확하게 일치하는지 확인합니다 .
충돌 위험 경고 5
컴포넌트 트롤리 트레이를 하강시킬 때에는 피더와 사용되는 테이프 채널의 사이에 손을 넣
사용자 매뉴얼 SIPLACE D4i 5 작동 요원의 작업
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 5.10 컴포넌트 트롤리 도킹 또는 도킹해제
213
지 마십시오 . 5
→ 컴포넌트 테이블 베드 하강용 스위치를 돌립니다 (211
페이지에 있는 그림 5.10 - 1 의 항목
4).
→ 중심 핀이 컴포넌트 테이블 베드의 중심 구멍과 일치하고 컴포넌트 테이블 베드가 완전히 하
강했는지 확인합니다 .
→ 푸시 버튼 위의 덮개 (211
페이지에 있는 그림 5.10 - 1 의 항목 1) 를 닫습니다 .
→ 보호 커버를 닫습니다 .
→ 장비를 시작하려면 시작 버튼을 누릅니다 .
