6 스테이션 확장
6.1 12 노즐 Collect&Place 헤드용 노즐 체인저
품목 번호 00119888-xx 노즐 체인저 , CP12 D4i(4 헤드 )
품목 번호 00119161-xx 노즐 체인저 , CP12 D4i( 헤드당 )
노즐 체인저는 실장 헤드의 유연성을 크게 높여 다른 유형의 컴포넌트를 처리할 수 있습니다 . 실
장 프로그램이 노즐 체인저가 필요한 경우라면 실장 헤드는 기존 노즐을 노즐 홀더에 자동으로
반환하고 새로운 노즐을 픽업합니다 . 진공 검사 중에 분리된 노즐 또한 신속하게 교체할 수 있습
니다 .
수동으로 하는 것보다 노즐 체인저에서 노즐을 훨씬 더 정확하고 빠르게 픽업합니다 . 소형 컴포
넌트를 실장할 경우 노즐이 회전하는 동안 방사 이심률을 최소화하는 것이 필수적입니다 .
6

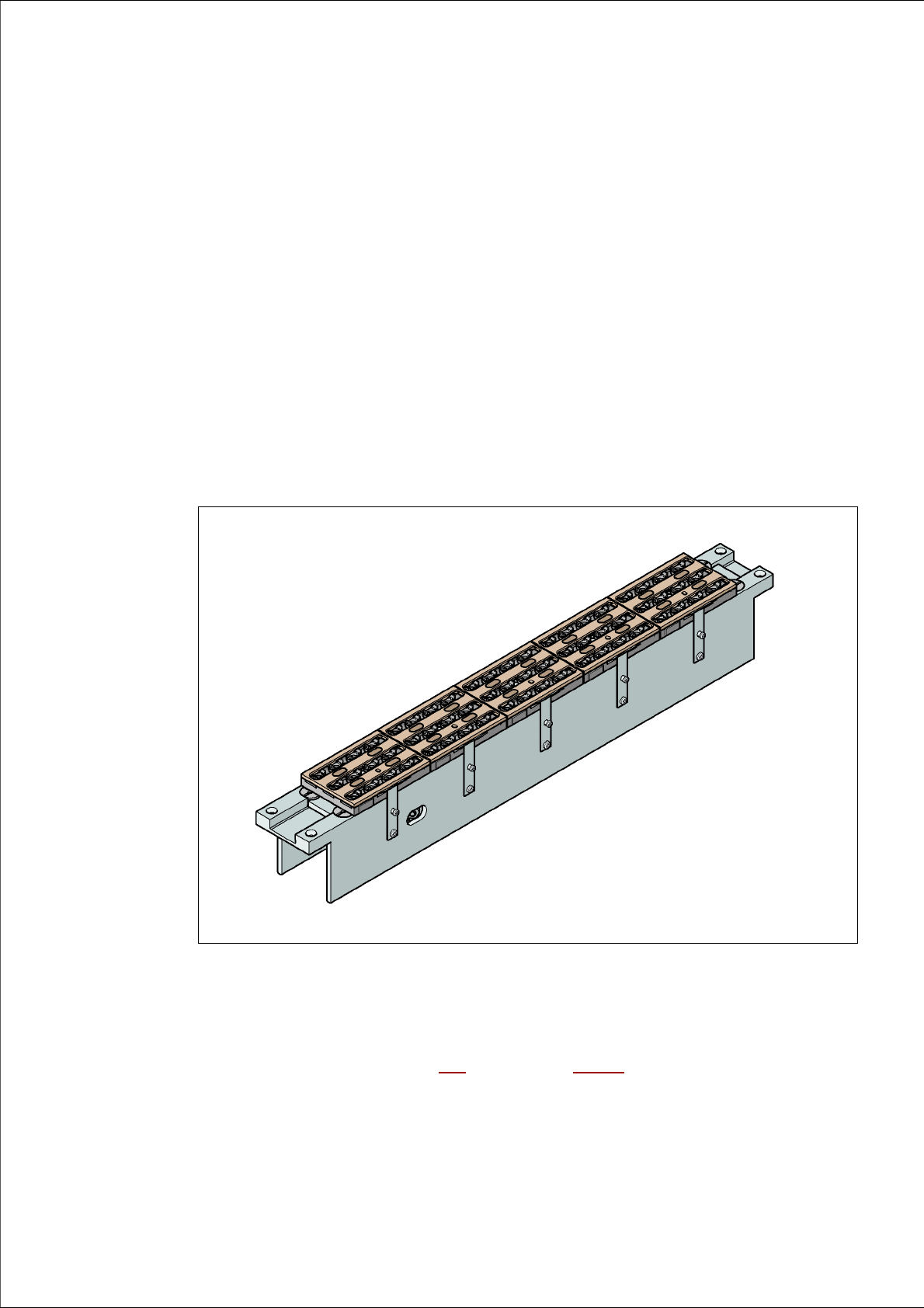

그림 6.1 - 1 12- 노즐 Collect&Place 헤드용 노즐 체인저
6.1.1 설명
이 노즐 체인저에는 노즐 홀더가 5 개 있는 매거진을 최대 12 개까지 장착할 수 있습니다 . 이 매
거진은 공통 캐리어에 장착됩니다 (215
페이지의 그림 6.1 - 1 참조 ). 매거진은 평행 핀 두 개를
사용하여 센터링하며 클립으로 고정합니다 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE D4i
6.1 12 노즐 Collect&Place 헤드용 노즐 체인저 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
216
옵션으로 보조 노즐 체인저를 각 위치에 설치할 수 있습니다 (217
페이지에 있는 그림 6.1 - 2 의
항목 6 참조 ).
6.1.2 기술 데이터
6
12 노즐 Collect&Place 헤드용 노즐 체인저
치수 (L x W x H) 472.5 x 63 x 77mm
3
매거진 개수 5 개 ( 각각 12 개의 노즐 홀더 포함 )
노즐 유형 9xx
노즐 전환 시간 노즐당 약 2 초
압축 공기 연결 0.48MPa(4.8bar)
사용자 매뉴얼 SIPLACE D4i 6 스테이션 확장
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 6.1 12 노즐 Collect&Place 헤드용 노즐 체인저
217
6.1.3 C&P12 헤드용 노즐 체인저 위치
위치 1 ~ 4 에서 , 두 개의 노즐 체인저를 12- 노즐 Collect&Place 헤드의 각 위치에 설치할 수
있습니다 ( 그림 6.1 - 2
의 항목 1 및 6). 따라서 매거진 40 개가 있는 노즐 체인저 8 개 및 노즐
홀더 480 개를 수용할 수 있습니다 .
6
그림 6.1 - 2 12- 노즐 Collect&Place 헤드용 노즐 체인저 위치
6
(1) 노즐 체인저
(2) 노즐 매거진
(3) 노즐용 리젝트 빈
(4) 노즐용 분리 장치
(5) 컴포넌트 리젝트 빈
(6) 보조 노즐 체인저의 설치 위치
