사용자 매뉴얼 SIPLACE D4i 6 스테이션 확장
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 6.2 PCB 바코드 스캐너
227
6.2.6.2 PCB 의 긴 면을 따라 포지셔닝 -
이동 방향을
교차하여
빔 스캔
6

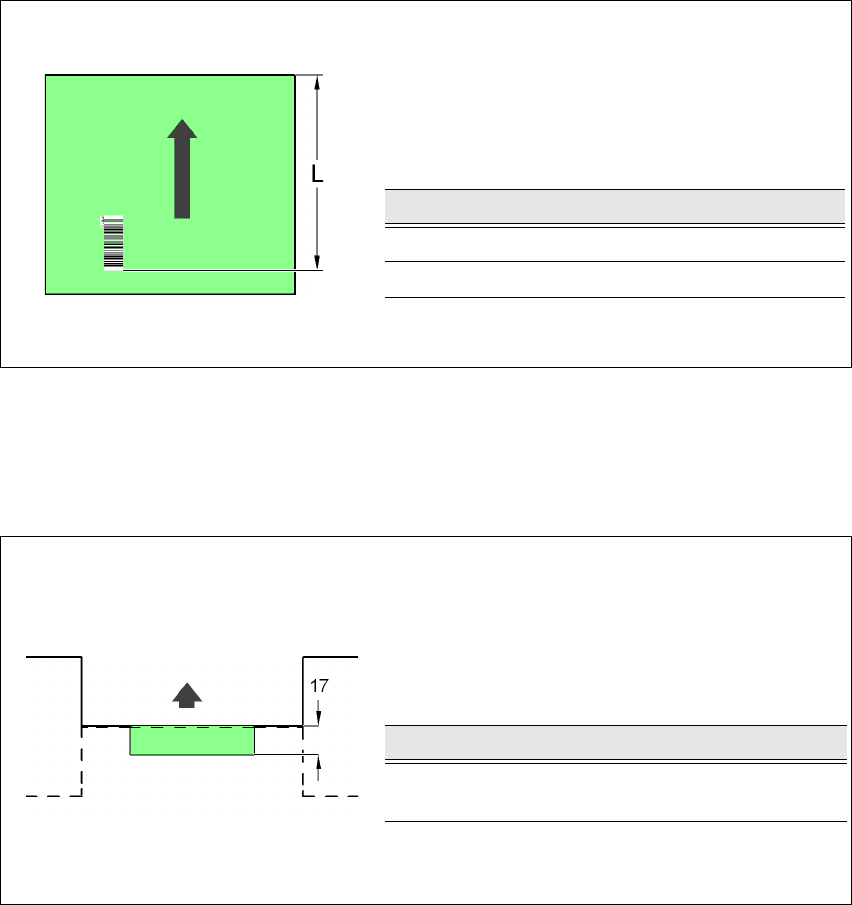

그림 6.2 - 5 PCB 의 긴 면을 따라 포지셔닝 - 이동 방향을 따라 빔 스캔
6.2.6.3 이중 컨베이어가 있는 장비에서 PCB 오버슈팅
6
그림 6.2 - 6 이중 컨베이어가 있는 장비에서 PCB 오버슈트
PCB 바코드 스캐너 L[mm]
1D 상단 320 - 350
1D 하단 380 - 410
PCB 바코드 스캐너 오버슈트 [mm]
이중 컨베이어의
2D 하단
17
다운스트림 장비의 입력 방향
업스트림 장비의 출력 면
6 스테이션 확장 사용자 매뉴얼 SIPLACE D4i
6.2 PCB 바코드 스캐너 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
228
6.2.6.4 PCB 의 너비를 따라 포지셔닝 -
이동 방향을
교차하여
빔 스캔
6
그림 6.2 - 7 PCB 의 너비를 따라 포지셔닝 - 이동 방향을 교차하여 빔 스캔
6.2.6.5 PCB 의 너비를 따라 포지셔닝 -
이동 방향을
따라
빔 스캔 ,
PCB 바코드 스캐너 ID
상단
6
그림 6.2 - 8 PCB 의 너비를 따라 포지셔닝 - 이동 방향을 따라 빔 스캔
PCB 바코드 스캐너 ID 상단
PCB 바코드 스캐너 LQ[mm] RQ[mm]
2D 상단 3 3
1D 상단 3 3
2D 하단 5 5
1D 하단 5 5
PCB 치수 / 컨베이어 LO[mm] RO[mm]
460 mm/SC 3 20
508mm/SC 3 44
216 mm/DC1 3 24
242mm/DC1
380mm/SM1
358
216 mm/DC2 3 3
242mm/DC2
380mm/SM2
33
사용자 매뉴얼 SIPLACE D4i 6 스테이션 확장
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 6.3 PCB 배열
229
6.2.6.6 PCB 의 너비를 따라 포지셔닝 -
이동 방향을
따라
빔 스캔 ,
PCB 바코드 스캐너 ID
하단
6
그림 6.2 - 9 PCB 의 너비를 따라 포지셔닝 - 이동 방향을 따라 빔 스캔
PCB 바코드 스캐너 ID 하단
SC 단일 컨베이어
DC1 이중 컨베이어 , 트랙 1
DC2 이중 컨베이어 , 트랙 2
SM1 단일 컨베이어 모드에서의 이중 컨베이어 , 트랙 1
SM2 단일 컨베이어 모드에서의 이중 컨베이어 , 트랙 2
6.3 PCB 배열
품목 번호 00119425-xx 이중 레인 D4i 에 대한 기계적 PCB 배치
품목 번호 00119426-xx 단일 레인 D4i 에 대한 기계적 PCB 배치
6.3.1 설명
처리할 PCB 는 경우에 따라 길이 대 폭 비율이 1:2 이거나 더 나쁠 수 있습니다 . 즉 PCB 의 짧은
쪽이 이동 방향을 향하고 있다는 것을 말해줍니다 . 이동 중 이러한 PCB 는 약간 뒤틀릴 수 있으
며 그 결과 피듀셜이 더 이상 PCB 카메라의 검색 창 내에 있지 않습니다 . 이 경우 “PCB 배열”
옵션을 선택하면 이 PCB 가 정지 위치에 정확하게 재정렬될 수 있습니다 .
이동 방향으로 홈이 나있는 PCB 를 처리할 경우 , 레이저 광벽 (X- 시리즈 , D- 시리즈 ) 로 이 위
치를 모니터링하는 장비에서의 처리 위치가 다를 수 있습니다 . “PCB 배치” 옵션을 선택하면
PCB 가 PCB 컨베이어 상의 필요한 위치에서 정지하도록 할 수 있습니다 . “PCB 배열” 옵션은
단일 컨베이어와 이중 컨베이어 모두에서 사용할 수 있습니다 .
PCB 치수 / 컨베이어 LU[mm] RU[mm]
460 mm/SC 20 3
508mm/SC 44 3
216 mm/DC1 3 3
242mm/DC1
380mm/SM1
33
216 mm/DC2 24 3
242mm/DC2
380mm/SM2
58 3
