6 스테이션 확장 사용자 매뉴얼 SIPLACE D4i 6.4 SMEMA 어댑터 상자 소프트웨어 버전 SR.6 05.03 SP2 에서 업데이트 10/2012 영문판 230 6 그림 6.3 - 1 PCB 배열 (1) 리프팅 테이블 (2) PCB 정지대 PCB 는 레이저 광벽이 PCB 컨베이어의 정지 신호를 트리거할 때까지 실장 영역으로 전송됩니다 . 그런 다음 PCB 정지대가 있는 리프팅 테 이…
사용자 매뉴얼 SIPLACE D4i 6 스테이션 확장
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 6.3 PCB 배열
229
6.2.6.6 PCB 의 너비를 따라 포지셔닝 -
이동 방향을
따라
빔 스캔 ,
PCB 바코드 스캐너 ID
하단
6

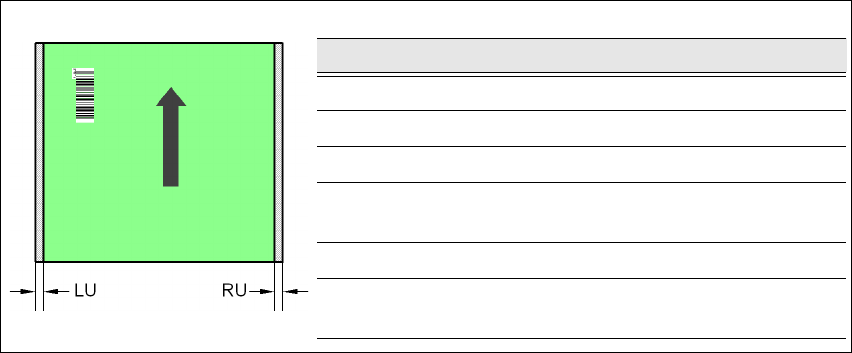

그림 6.2 - 9 PCB 의 너비를 따라 포지셔닝 - 이동 방향을 따라 빔 스캔
PCB 바코드 스캐너 ID 하단
SC 단일 컨베이어
DC1 이중 컨베이어 , 트랙 1
DC2 이중 컨베이어 , 트랙 2
SM1 단일 컨베이어 모드에서의 이중 컨베이어 , 트랙 1
SM2 단일 컨베이어 모드에서의 이중 컨베이어 , 트랙 2
6.3 PCB 배열
품목 번호 00119425-xx 이중 레인 D4i 에 대한 기계적 PCB 배치
품목 번호 00119426-xx 단일 레인 D4i 에 대한 기계적 PCB 배치
6.3.1 설명
처리할 PCB 는 경우에 따라 길이 대 폭 비율이 1:2 이거나 더 나쁠 수 있습니다 . 즉 PCB 의 짧은
쪽이 이동 방향을 향하고 있다는 것을 말해줍니다 . 이동 중 이러한 PCB 는 약간 뒤틀릴 수 있으
며 그 결과 피듀셜이 더 이상 PCB 카메라의 검색 창 내에 있지 않습니다 . 이 경우 “PCB 배열”
옵션을 선택하면 이 PCB 가 정지 위치에 정확하게 재정렬될 수 있습니다 .
이동 방향으로 홈이 나있는 PCB 를 처리할 경우 , 레이저 광벽 (X- 시리즈 , D- 시리즈 ) 로 이 위
치를 모니터링하는 장비에서의 처리 위치가 다를 수 있습니다 . “PCB 배치” 옵션을 선택하면
PCB 가 PCB 컨베이어 상의 필요한 위치에서 정지하도록 할 수 있습니다 . “PCB 배열” 옵션은
단일 컨베이어와 이중 컨베이어 모두에서 사용할 수 있습니다 .
PCB 치수 / 컨베이어 LU[mm] RU[mm]
460 mm/SC 20 3
508mm/SC 44 3
216 mm/DC1 3 3
242mm/DC1
380mm/SM1
33
216 mm/DC2 24 3
242mm/DC2
380mm/SM2
58 3
6 스테이션 확장 사용자 매뉴얼 SIPLACE D4i
6.4 SMEMA 어댑터 상자 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
230
6

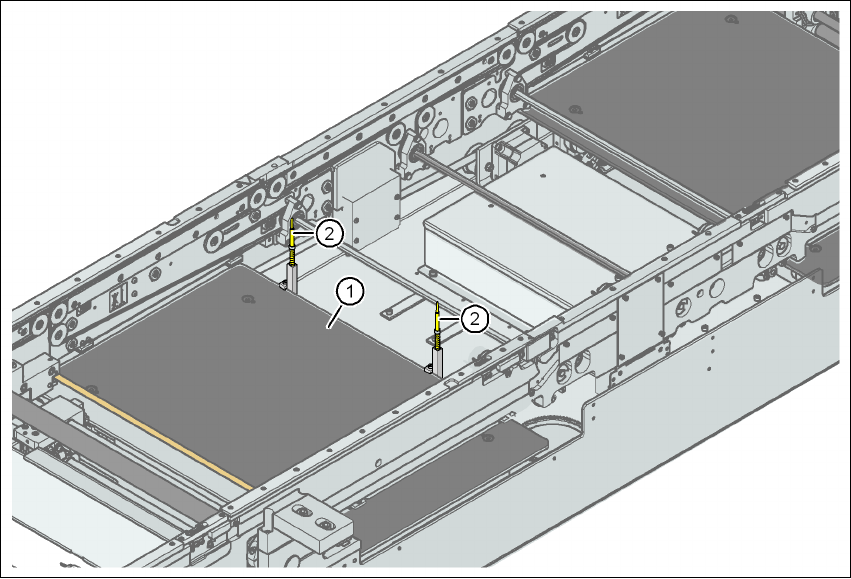

그림 6.3 - 1 PCB 배열
(1) 리프팅 테이블
(2) PCB 정지대
PCB 는 레이저 광벽이 PCB 컨베이어의 정지 신호를 트리거할 때까지 실장 영역으로 전송됩니다
. 그런 다음 PCB 정지대가 있는 리프팅 테이블이 아직 PCB 를 고정하지 않아 컨베이어 벨트를
통해 이동할 수 있는 위치로 이동합니다 . 2 개의 PCB 정지대는 PCB 와 높이가 같고 PCB 지지
대 ( 마그네틱 핀 ) 는 이미 PCB 에 접촉해 있습니다 . 두 개의 컨베이어 벨트가 PCB 정지대에 닿
을 때까지 PCB 를 이동시킨 다음 동시에 배치합니다 . 그 다음 리프팅 테이블이 맨 위로 이동하
여 PCB 를 고정시키고 실장 프로세스에 영향을 미치지 않도록 하기 위해 PCB 정지대에서 이를
풀어줍니다 . 실장 프로세스 다음에 , 리프팅 테이블 및 PCB 배열은 하강하고 PCB 는 계속 이동
합니다 .
6
6.4 SMEMA 어댑터 상자
품목 번호 00119092-xx SMEMA 어댑터 상자 입력 및 출력 ( 단일 + 이중 ), D4i/D2i/D1i
D 시리즈 장비에 대한 PCB 컨베이어 컨트롤에는 장비 간 통신을 위한 Siemens 인터페이스가 있
습니다 . SMEMA 어댑터 상자 및 관련 케이블 세트를 사용하여 SMEMA 표준과의 컨베이어 인터
페이스를 구성할 수 있습니다 .
사용자 매뉴얼 SIPLACE D4i 6 스테이션 확장
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 6.5 접합 탐지용 패키지
231
기타 자세한 사항은 품목 번호 00194343-xx "Siemens 컨베이어 인터페이스 개장 지침 " 에서 볼
수 있습니다 .
6.5 접합 탐지용 패키지
품목 번호 00119032-xx접합 탐지 , D4i 테이블 컨트롤러
품목 번호 00116938-xx접합 탐지 , D4i 스테이션 패키지
품목 번호 00141xxx-xxS 테이프 피더 모듈용 접합 센서
( 품목 번호는 122
페이지의 3.9.7 단원 참조 )
접합 탐지는 컴포넌트의 일괄 변경을 인식하는 데 사용됩니다 . 컴포넌트 테이프는 금속 조각으
로 접합 지점에 부착되어 있습니다 . 컴포넌트 테이프는 피더 모듈에 설치되어 있는 접합 센서 위
로 걸쳐 있으며 테이프 변경을 나타냅니다 .
6.6 긴 보드
품목 번호 00119427-xx 긴 보드 옵션 , 단일 레인 D4i
품목 번호 00119428-xx 긴 보드 옵션 , 이중 레인
a
품목 번호 00119631-xx 와이드 보드 옵션 242/508 mm, D1i/D2i/D3/D4i
D4i 장비에서는 다음과 같은 형태의 PCB 를 실장할 수 있습니다 .
6
6
Siemens 는 길이가 368mm 를 넘는 PCB 를 실장할 수 있도록 개장 키트로 “긴 보드” 옵션을
공급하고 있습니다 .
긴 보드 옵션을 설치하면 다음과 같은 형태의 PCB 를 처리할 수 있습니다 .
6
a) 이중 컨베이어를 주문할 때 , 품목 번호 00119427-xx 와 함께 품목 번호 00119428-xx 도 언급하십시오 .
단일 컨베이어 ( 표준 폭 ) 50 x 50 mm
2
~ 368 x 460 mm
2
단일 컨베이어 , 넓은 보드 50 x 50 mm
2
~ 368 x 508 mm
2
이중 컨베이어 ( 표준 폭 ) 50 x 50 mm
2
~ 368 x 216 mm
2
이중 컨베이어 , 넓은 보드 50 x 50 mm
2
~ 368 x 242 mm
2
단일 컨베이어 모드의 이중 컨베이어 50 x 50 mm
2
~ 368 x 380 mm
2
단일 컨베이어 , 긴 보드 ( 표준 폭 ) 50 x 110 mm
2
~ 610 x 460 mm
2
단일 컨베이어 , 넓은 보드 , 긴 보드 50 x 110 mm
2
~ 610 x 508 mm
2
이중 컨베이어 , 긴 보드 ( 표준 폭 ) 50 x 120 mm
2
~ 610 x 216 mm
2
이중 컨베이어 , 넓은 보드 , 긴 보드 50 x 120 mm
2
~ 610 x 242 mm
2
