6.5 접합 탐지용 패키지
품목 번호 00119032-xx접합 탐지 , D4i 테이블 컨트롤러
품목 번호 00116938-xx접합 탐지 , D4i 스테이션 패키지
품목 번호 00141xxx-xxS 테이프 피더 모듈용 접합 센서
( 품목 번호는 122
페이지의 3.9.7 단원 참조 )
접합 탐지는 컴포넌트의 일괄 변경을 인식하는 데 사용됩니다 . 컴포넌트 테이프는 금속 조각으
로 접합 지점에 부착되어 있습니다 . 컴포넌트 테이프는 피더 모듈에 설치되어 있는 접합 센서 위
로 걸쳐 있으며 테이프 변경을 나타냅니다 .
6.6 긴 보드
품목 번호 00119427-xx 긴 보드 옵션 , 단일 레인 D4i
품목 번호 00119428-xx 긴 보드 옵션 , 이중 레인
a
품목 번호 00119631-xx 와이드 보드 옵션 242/508 mm, D1i/D2i/D3/D4i
D4i 장비에서는 다음과 같은 형태의 PCB 를 실장할 수 있습니다 .
6
6
Siemens 는 길이가 368mm 를 넘는 PCB 를 실장할 수 있도록 개장 키트로 “긴 보드” 옵션을
공급하고 있습니다 .
긴 보드 옵션을 설치하면 다음과 같은 형태의 PCB 를 처리할 수 있습니다 .
6
a) 이중 컨베이어를 주문할 때 , 품목 번호 00119427-xx 와 함께 품목 번호 00119428-xx 도 언급하십시오 .
단일 컨베이어 ( 표준 폭 ) 50 x 50 mm
2
~ 368 x 460 mm
2
단일 컨베이어 , 넓은 보드 50 x 50 mm
2
~ 368 x 508 mm
2
이중 컨베이어 ( 표준 폭 ) 50 x 50 mm
2
~ 368 x 216 mm
2
이중 컨베이어 , 넓은 보드 50 x 50 mm
2
~ 368 x 242 mm
2
단일 컨베이어 모드의 이중 컨베이어 50 x 50 mm
2
~ 368 x 380 mm
2
단일 컨베이어 , 긴 보드 ( 표준 폭 ) 50 x 110 mm
2
~ 610 x 460 mm
2
단일 컨베이어 , 넓은 보드 , 긴 보드 50 x 110 mm
2
~ 610 x 508 mm
2
이중 컨베이어 , 긴 보드 ( 표준 폭 ) 50 x 120 mm
2
~ 610 x 216 mm
2
이중 컨베이어 , 넓은 보드 , 긴 보드 50 x 120 mm
2
~ 610 x 242 mm
2
6 스테이션 확장 사용자 매뉴얼 SIPLACE D4i
6.7 마그네틱 핀 지지대 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
232
6
개장 키트는 다음과 같은 부분들로 구성되어 있습니다 .
– 완전한 매커니즘 : 스토퍼 , 센서 , 케이블 및 조립 부품
– SIPLACE Pro 컴퓨터에서 작동할 수 있도록 해주는 옵션 CD
– 개장 지침서
기타 자세한 내용은 품목 번호 00193888-01 긴 보드 개장 지침서에서 볼 수 있습니다 .
6.7 마그네틱 핀 지지대
품목 번호 00119680-xx PCB 지지대 핀 , D4i/D2i/D1i
넓은 보드는 일정 조건 하에서 더 이상 원하는 정확도로 컴포넌트를 실장할 수 없도록 실장 중에
편향되는 경향이 있습니다 . 심하게 굽은 PCB 도 실장 정확도를 떨어뜨립니다 . 이 문제는 리프
팅 테이블에 마그네틱 핀 지지대를 장착함으로써 손쉽게 해결할 수 있습니다 .
6

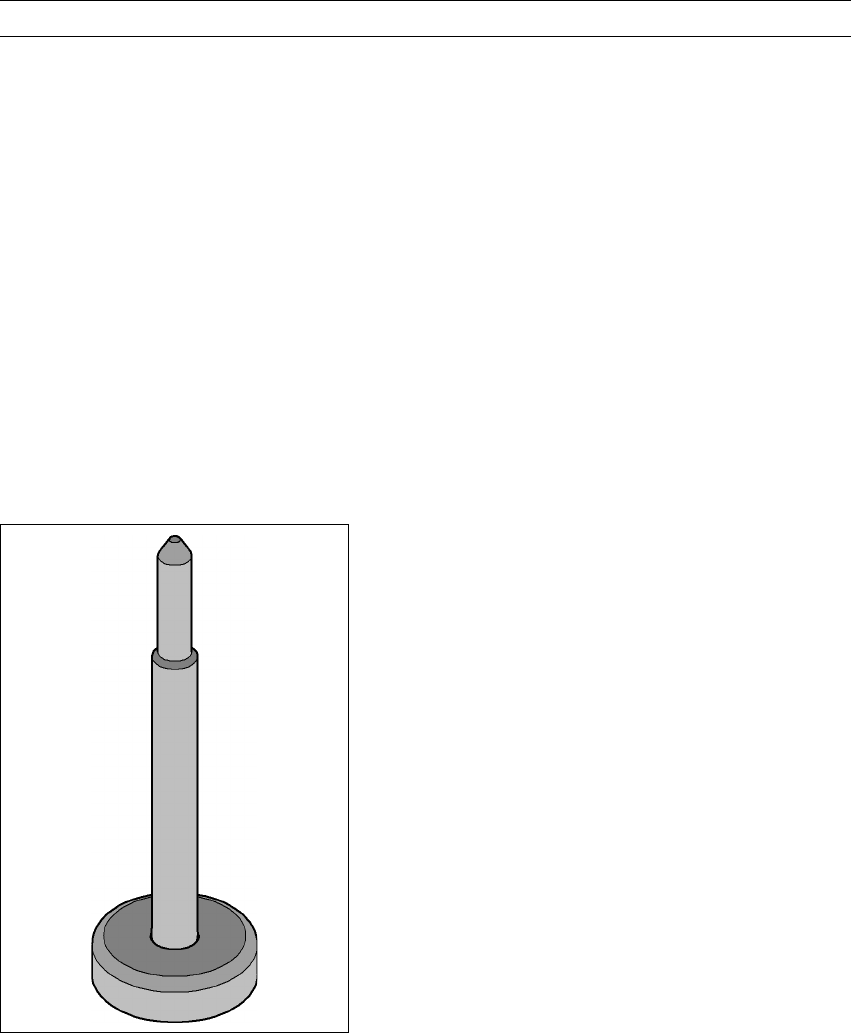

그림 6.7 - 1 마그네틱 핀 지지대
단일 컨베이어 모드의 이중 컨베이어 , 긴 보드 ( 표준 폭 ) 50 x 120 mm
2
~ 610 x 380 mm
2
사용자 매뉴얼 SIPLACE D4i 6 스테이션 확장
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 6.8 C&P12 헤드용 컴포넌트 센서
233
6.8 C&P12 헤드용 컴포넌트 센서
품목 번호 00118021-xx 12- 노즐 C&P 헤드용 컴포넌트 센서
6

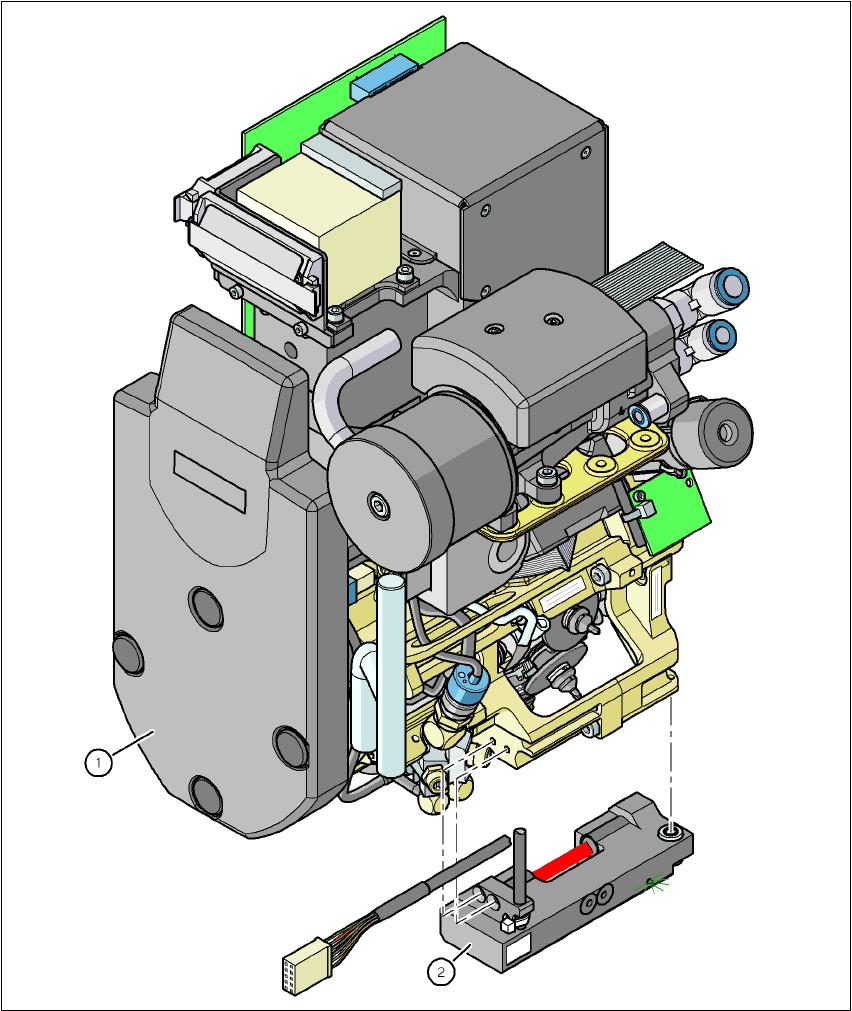

그림 6.8 - 1 컴포넌트 센서를 갖춘 12- 노즐 Collect&Place 헤드
(1) 12- 노즐 Collect&Place 헤드
(2) 컴포넌트 센서
