00197310-01_UM_D4i_SR 6505.KO - 第32页
2 작동상의 안전 사용자 매뉴얼 SIPLACE D4i 2.1 안전 지침 소프트웨어 버전 SR.6 05.03 SP2 에서 업데이트 10/2012 영문판 32 2.1 .4 레이저 장치에 대한 안전 지침 다음과 같은 경우 레이저로 분류된 컴포넌트의 작동 허가는 취소됩 니다 . – 장치의 기계적 손 상이 발견되거나 – 장치의 기계적 부품 또 는 전기적 부품에서 작업하는 경우 레이저 컴포넌트 ( 예 …
사용자 매뉴얼 SIPLACE D4i 2 작동상의 안전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 2.1 안전 지침
31
2.1.3.2 오퍼레이터 및 기타 사람들의 안전
→ 장비 오퍼레이터는 적절한 교육을 받아 완전히 익숙한 작업만 수행해야 합니다 .
→ 장비의 사용 및 기능 조작에 완전히 익숙하지 않은 경우에는 보호 덮개를 절대로 열지 마십
시오 ! 본 매뉴얼이나 스테이션 소프트웨어 대화상자의 지시 없이는 작동 중 보호 덮개를 열
지 마십시오 .
→ 스테이션이 켜져 있을 때는 머리나 팔을 갠트리 및 리프팅 테이블의 이동 영역 안으로 넣지
마십시오 !
→ 자신의 안전을 위해 전문 협회의 지침에 부합하는 작업복 ( 예 : 소매가 넓지 않은 작업복 ) 을
착용합니다 .
→ 위험을 줄이기 위해 작업 위치에서는 스카프나 목걸이 또는 넥타이를 착용하지 않습니다 .
→ 머리가 긴 사람은 반드시 보호 두건을 착용해야 합니다 .
경고 2
시스템은 전기로 구동됩니다 . 전기 장치가 사용될 때 위험한 수준의 전압이 흐르는 부품도 있습
니다 .
→ 전류가 흐르는 컴포넌트에서 작업을 수행하기에 앞서 메인 스위치를 끄고 장비와 전원 공급
기의 연결을 분리합니다 .
→ 80
페이지의 2.10 단원에 설명된 대로 시스템을 잠급니다 .
이 지시를 따르지 않으면 사망 , 심한 부상 및 / 또는 장비의 심각한 손상이 발생할 우려가 있습니
다.
2.1.3.3 플랜트 및 장비의 안전
→ 아무리 경미한 사항이라도 그것이 시스템의 전체 기능에 미칠 영향을 완전히 알지 못하는 경
우에는 변경하지 마십시오 .
→ 스테이션은 항상 적절한 훈련을 받은 직원이 셋업 , 재정비 및 관리해야 합니다 .
→ 안전 장비를 개조하지 마십시오 . 특히 회로 차단기를 우회시키거나 안전 장치를 제거하는
일이 없도록 하십시오 .
2 작동상의 안전 사용자 매뉴얼 SIPLACE D4i
2.1 안전 지침 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
32
2.1.4 레이저 장치에 대한 안전 지침
다음과 같은 경우 레이저로 분류된 컴포넌트의 작동 허가는 취소됩니다 .
– 장치의 기계적 손상이 발견되거나
– 장치의 기계적 부품 또는 전기적 부품에서 작업하는 경우
레이저 컴포넌트 ( 예 : 덮개 판 , 파스너 , 조정 포텐셔미터 ) 상의 스크류 잠금 페인트의 손
상 또는 손실도 작업으로 간주됩니다 .
– ASM Assembly Systems GmbH & Co. KG 의 서비스 엔지니어 또는 ASM Assembly
Systems 에서 교육을 이수한 장비 소유자의 서비스 엔지니어만이 레이저 컴포넌트를 교체
할 수 있습니다 .
– 레이저 장치는 ASM Assembly Systems GmbH & Co. KG 공장에서만 수리해야 합니다 .
2.1.5 영구 자석에 관한 안전 지침
강력한 영구 자석이 Y 축 선형 모터에 사용됩니다 .
사망 위험
장비 내부의 강력한 영구 자기장 2
심장 박동 조절기 , 제세동기 , 인슐린 펌프 등의 능동 또는 수동 이식장치를 사용하는 사람의 경
우 보호 덮개가 열렸을 때 장비 내부에 접근하면 생명이 위험할 수 있습니다 .
경고
파쇄 위험 2
수동 임플란트 ( 예 : 금속판 , 나사 ) 를 사용하는 사람에게 파쇄 위험이 있습니다 .
→ 보호 덮개가 열렸을 때에는 장비의 내부에 접근하거나 장비 쪽으로 숙이지 마십시오 .
→ 이 위험 영역 안에 금속 물체가 들어가지 않도록 하십시오 .
경고 강력한 자기장 2
강력한 자기장이 데이터 매체나 신용 카드 및 체크 카드에 저장된 데이터를 손상시킬 수 있습니
다.
사용자 매뉴얼 SIPLACE D4i 2 작동상의 안전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 2.1 안전 지침
33

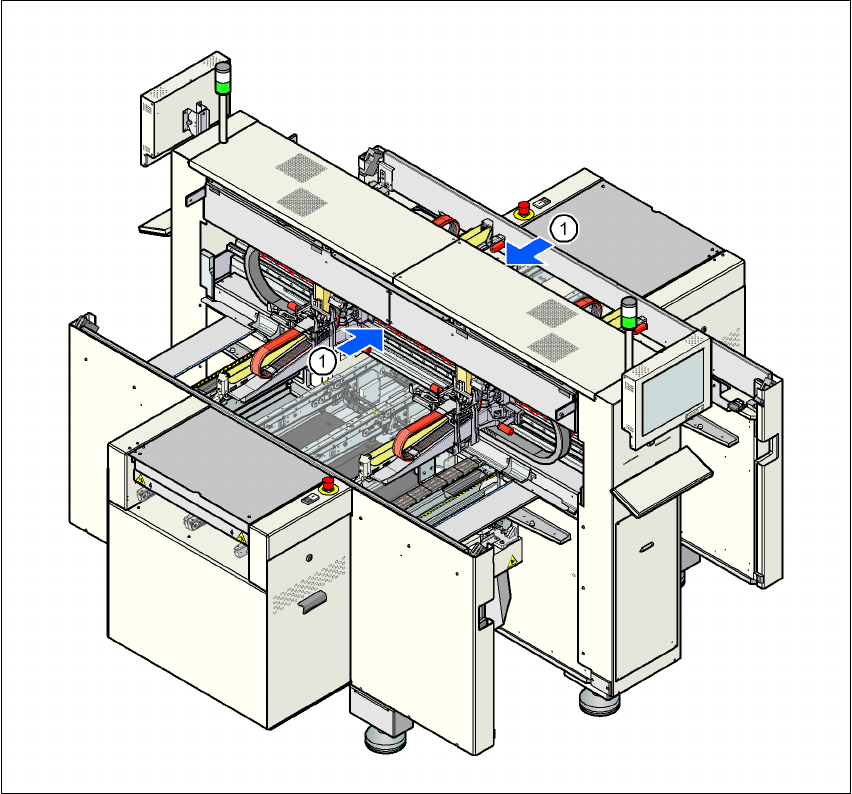

그림 2.1 - 1 선형 드라이브용 영구 자석의 위치
(1) Y 축 선형 모터용 영구 자석
2
영구 자석에서 작업 시 다음 사항을 참고하십시오 .
→ 액티브 임플란트 ( 예 : 심장 박동 조절기 ) 또는 기타 철자성 보철물을 사용하는 사람들이 이
러한 장치에서 작업하거나 그 근처에 접근하는 것은 명백히 금지됩니다 . 항상 선형 모터로
부터 안전 거리를 유지하십시오 .
→ 인력의 강력한 자기력은 자기 트랙의 바로 가까이에 있거나 주요 부품 이동 시 각별한 주의
가 필요함을 의미합니다 . 강철 또는 철로 된 무겁거나 넓은 물체를 자기 트랙 가까이에 이동
하지 마십시오 . 인력의 자기력은 보이지 않으므로 자기 트랙의 가까이에서의 그 영향은 일
반적으로 과소평가되어 있습니다 . 자기 인력은 갑자기 시작되어 자기 트랙과 비슷한 크기의
철자성 물체 ( 강철 또는 철 ) 의 가까이에서 수천 뉴튼에 이를 수 있습니다 .
→ 자기 트랙을 다룰 때는 항상 적합한 작업 용구 및 보호복 ( 예 : 안전장갑 및 안전화 등 ) 을 착
용하십시오 .
