2 작동상의 안전 사용자 매뉴얼 SIPLACE D4i
2.2 경고 라벨 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
46

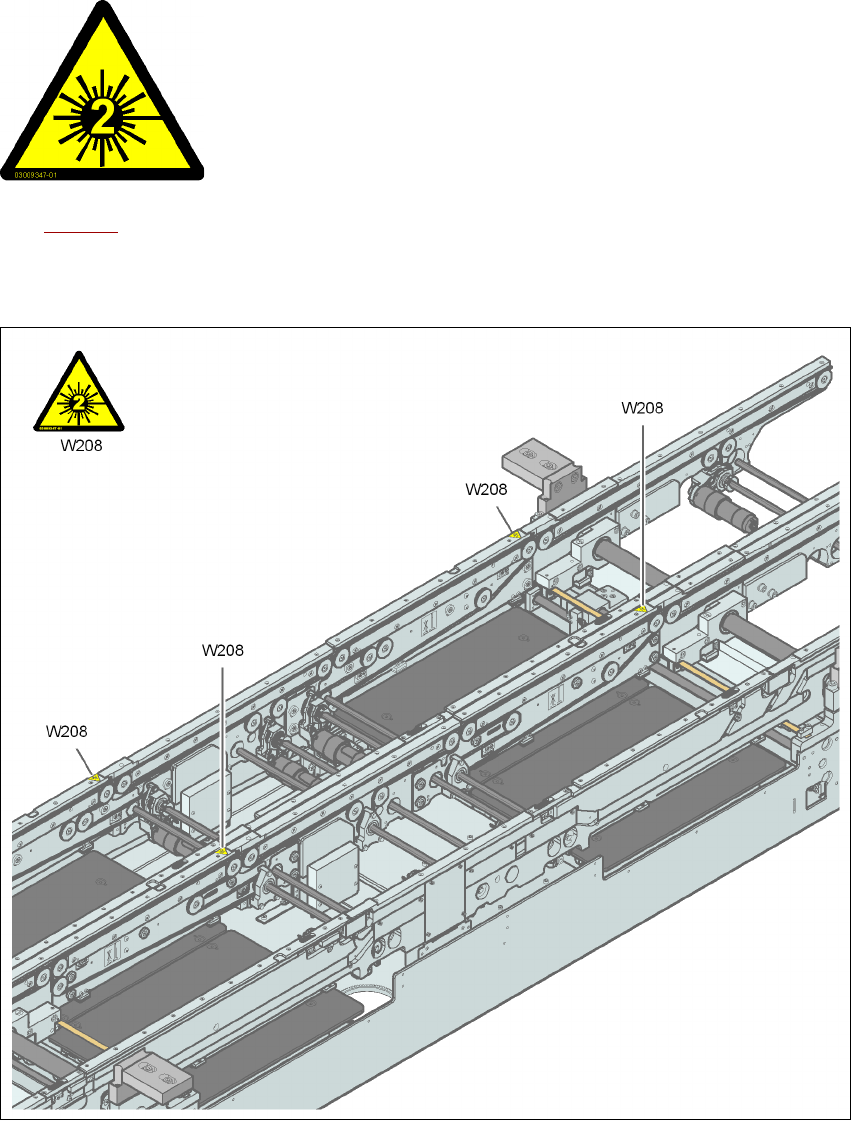

2.2.6 PCB 컨베이어에 부착되어 있는 경고 라벨
2
그림 2.2 - 10 에서 PCB 컨베이어에 있는 " 레이저 등급 2" W208 의 위치 , 품목 번호 03009347-01
( 장비당 개수 : 이중 컨베이어의 경우 4 개 , 단일 컨베이어의 경우 2 개 )
2
2
2
그림 2.2 - 10 PCB 컨베이어에 있는 " 레이저 등급 2" W208 경고 라벨
W208 의 위치 , 품목 번호 03009347-01
2
2
레이저 방출 !
빔을 들여다보지 마십시오 .
레이저 등급 2
사용자 매뉴얼 SIPLACE D4i 2 작동상의 안전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 2.2 경고 라벨
47
2.2.7 비상 정지 버튼 위의 경고 라벨
2
그림 2.2 - 11 에서 W209 의 위치 , 품목 번호 03009349-01( 장비당 개수 : 2)
2
그림 2.2 - 11 비상 정지 버튼 위의 경고 라벨 W209
W209 의 위치 , 품목 번호 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
호주 , 캐나다 , 멕시코 및 미국의 경우 , 비상
정지 버튼에서 확장 키트에 노란색 링 대신
W209 경고 라벨이 부착되어 있습니다 .
2 작동상의 안전 사용자 매뉴얼 SIPLACE D4i
2.2 경고 라벨 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
48
2.2.8 CEKON 플러그에 있는 경고 라벨
2
그림 2.2 - 12 에서 W211 의 위치 ( 장비당 개수 : 1)
2
그림 2.2 - 12 CEKON 플러그에 있는 경고 라벨 W211
W211 위치 , 품목 번호 03009351-01
2
잔류 전압 !
메인 전원 플러그를 본선으로부터 분리한 후 모든 잔류 전압이 방전되도록
30 초간 기다립니다 .
NAFTA 영역 : 위험 전압
플러그 단자와 와이어 끝부분의 잔류 전력으로 사망 또는 심각한 부상을 당
할 수 있습니다 . 30 초 동안은 전원 플러그 및 / 또는 와이어 끝부분을 만지
지 마십시오 .
