사용자 매뉴얼 SIPLACE D4i 2 작동상의 안전 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 2.3 레이저 등급 분류 49 2. 3 레이저 등급 분류 2.3 .1 레이저 등급 1 2.3 .1.1 전체 장비의 등급 분류 2 참고 : 2 레이저 등급 1 의 모듈과 1M 은 식별되지 않습니다 . 2. 3.1. 2 카메라 시스템 의 등급 분류 2 2.3 .2 레…
2 작동상의 안전 사용자 매뉴얼 SIPLACE D4i
2.2 경고 라벨 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
48
2.2.8 CEKON 플러그에 있는 경고 라벨
2
그림 2.2 - 12 에서 W211 의 위치 ( 장비당 개수 : 1)
2
그림 2.2 - 12 CEKON 플러그에 있는 경고 라벨 W211
W211 위치 , 품목 번호 03009351-01
2
잔류 전압 !
메인 전원 플러그를 본선으로부터 분리한 후 모든 잔류 전압이 방전되도록
30 초간 기다립니다 .
NAFTA 영역 : 위험 전압
플러그 단자와 와이어 끝부분의 잔류 전력으로 사망 또는 심각한 부상을 당
할 수 있습니다 . 30 초 동안은 전원 플러그 및 / 또는 와이어 끝부분을 만지
지 마십시오 .
사용자 매뉴얼 SIPLACE D4i 2 작동상의 안전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 2.3 레이저 등급 분류
49
2.3 레이저 등급 분류
2.3.1 레이저 등급 1
2.3.1.1 전체 장비의 등급 분류
2
참고 : 2
레이저 등급 1 의 모듈과 1M 은 식별되지 않습니다 .
2.3.1.2 카메라 시스템의 등급 분류
2
2.3.2 레이저 등급 1M
광학 기기를 통해 직접 쳐다보지 마십시오 !
2
2
설치되어 있는 카메라 시스템과 작동 준비가 되어 있는 장비가 레이저
등급 1 에 해당합니다 .
레이저 등급은 DIN EN 60825-1:2001 에 따라 결정됩니다 .
2
다음과 같은 카메라 시스템이 레이저 등급 1 에 해당됩니다 .
– 34 타입 디지털 PCB 카메라
2
다음과 같은 카메라 시스템이 레이저 등급 1M 에 해당합니다 .
– 12- 노즐 Collect&Place 헤드에 있는 C&P CO 카메라 유형 28(18 x 18)
– 12- 노즐 Collect&Place 헤드에 있는 C&P CO 카메라 유형 30(27 x 27)
2 작동상의 안전 사용자 매뉴얼 SIPLACE D4i
2.4 장비 이동에 관한 안전 지침 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
50
2.3.3 레이저 등급 2
다음과 같은 모듈이 레이저 등급 2 에 해당합니다 .
– 레이저 광벽 , PCB 컨베이어의 실장 영역 1
– 레이저 광벽 , PCB 컨베이어의 실장 영역 2
– PCB 바코드 스캐너
2

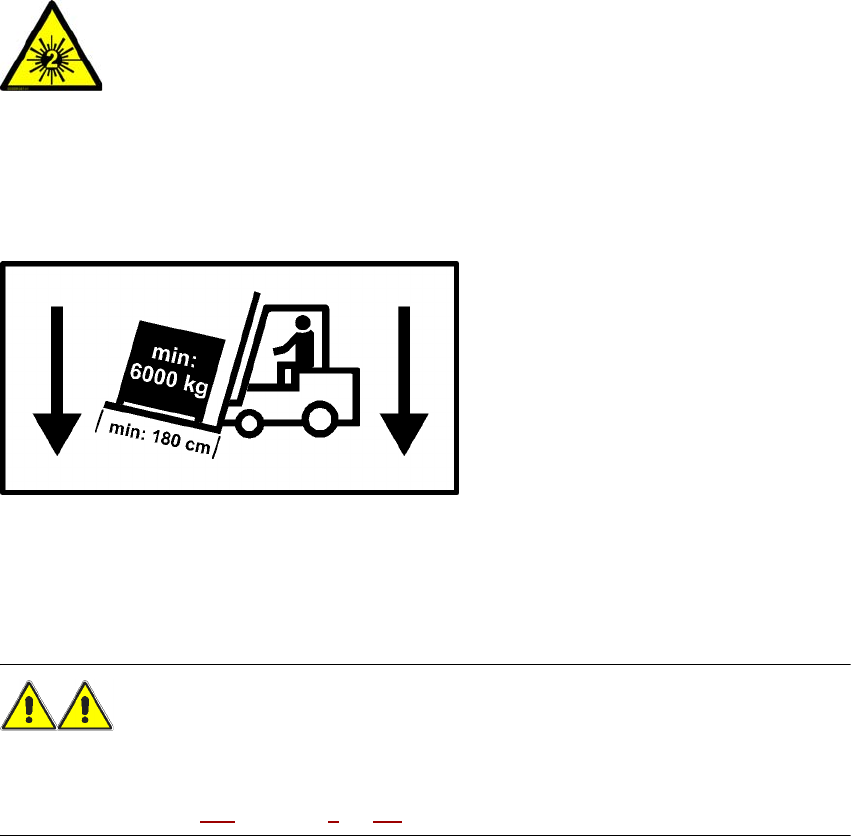

2.4 장비 이동에 관한 안전 지침
2
사양이 다음과 같은 지게차를 이용하여 장비를 옮깁니다 .
지게 길이 : 최소 1800mm
운반 능력 : 최소 6000kg
지게의 열림 폭 : 최소 350mm 2
경고
전복 위험 ! 2
사양에 맞지 않는 지게차로 장비를 운반하면 지게차가 전복될 위험이 있습니다 .
장비 운반에 관해서는 141 페이지의 4 장 4.1 단원에 설명되어 있습니다 .
2
레이저 방출
빔을 들여다보지 마십시오 !
