사용자 매뉴얼 SIPLACE D4i 2 작동상의 안전 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 2.6 안전 장비 63 2.6 .2.3 제어 컴퓨터 , 연결 소켓 및 컴포넌트 트롤리에 대한 버튼의 위치 2 그림 2.6 - 6 제어 컴퓨터 , 연결 소켓 및 컴포넌트 트롤리에 대 한 버튼 2 (1) 컴포넌트 트롤리 연결용 소켓 (2) 덮개 플랩이 달린 컴포넌트 …
2 작동상의 안전 사용자 매뉴얼 SIPLACE D4i
2.6 안전 장비 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
62
2.6.2.2 장비에서 보호 스위치의 위치
2

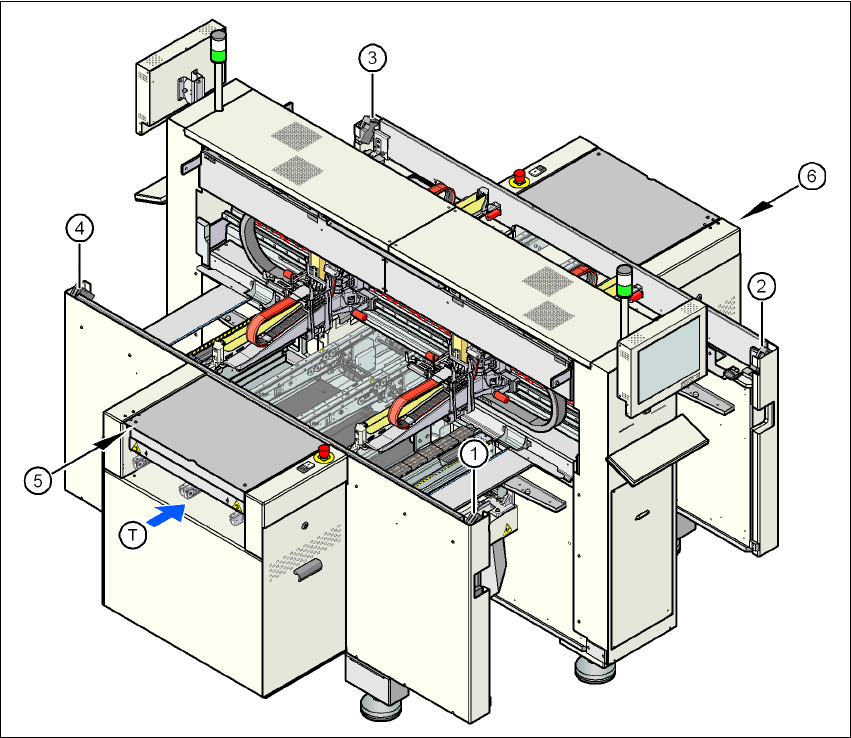

그림 2.6 - 5 장비에서 보호 스위치의 위치
2
(1) 보호 덮개 스위치 , 로케이션 1
(2) 보호 덮개 스위치 , 로케이션 2
(3) 보호 덮개 스위치 , 로케이션 3
(4) 보호 덮개 스위치 , 로케이션 4
(5) PCB 컨베이어 입력 쪽의 덮개 플랩용 보호 스위치
(6) PCB 컨베이어 출력 쪽의 덮개 플랩용 보호 스위치
(T) PCB 이송 방향
사용자 매뉴얼 SIPLACE D4i 2 작동상의 안전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 2.6 안전 장비
63
2.6.2.3 제어 컴퓨터 , 연결 소켓 및 컴포넌트 트롤리에 대한 버튼의
위치
2

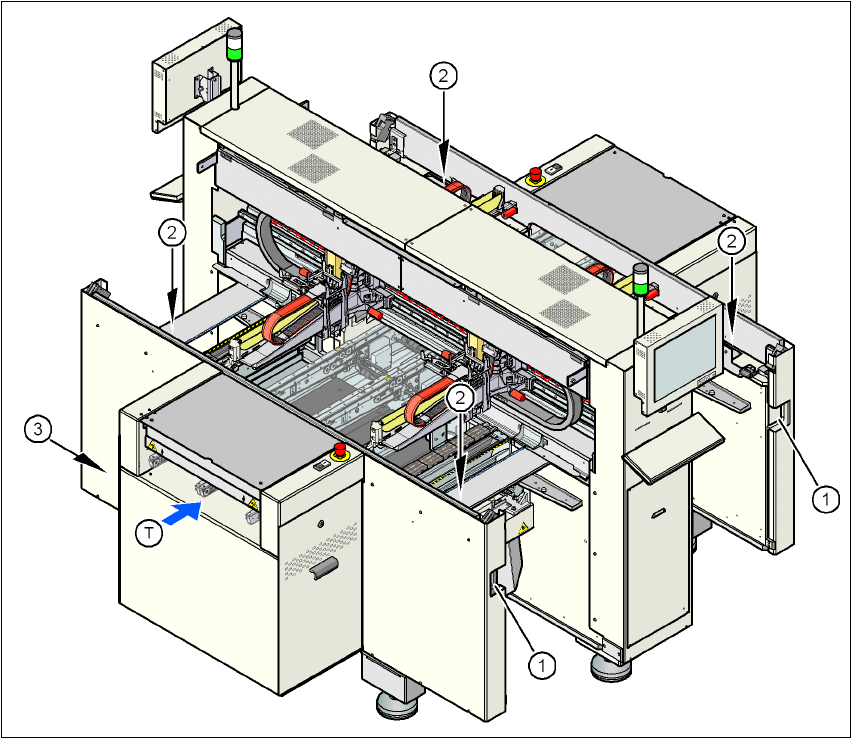

그림 2.6 - 6 제어 컴퓨터 , 연결 소켓 및 컴포넌트 트롤리에 대한 버튼
2
(1) 컴포넌트 트롤리 연결용 소켓
(2) 덮개 플랩이 달린 컴포넌트 테이블 상승용 푸시 버튼
(3) 제어 컴퓨터
(T) PCB 이송 방향
2 작동상의 안전 사용자 매뉴얼 SIPLACE D4i
2.6 안전 장비 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
64
2.6.2.4 기능 설명
꺼짐 위치의 메인 전원 스위치 ( 그림 2.6 - 3
의 항목 1 참조 ) 2
메인 전원 스위치를 끄면 전원 공급기와의 3 상 U, V, W 의 연결이 분리됩니다 .
경고 2
다음 전원 공급기 컴포넌트에는 메인 전원 스위치가 꺼져 있는 동안에도 치명적인 전압이 흐를
수 있습니다 .
– 인피드 단자 X100(67
페이지에 있는 그림 2.6 - 7 의 항목 3)
– 방전 리액터 Z2( 그림 2.6 - 7
의 항목 5), 퓨즈 FU, FV, FW 및 FBU( 그림 2.6 - 7 의 항목 2)
– 라인 필터 Z1( 그림 2.6 - 7
의 항목 6)
– 서비스 소켓 BU1( 그림 2.6 - 7
의 항목 4)
– S1 메인 전원 스위치의 케이블 연결 단자 1, 3, 5( 그림 2.6 - 7
의 항목 7)
– 주 전원 스위치가 꺼져있는 동안에도 치명적인 전압이 흐를 수 있는 모든 개별 와이어의 색
상은 갈색입니다 .
→ 본 장비를 올바로 조작하지 않으면 사망 , 심각한 부상 또는 심각한 손상이 발생할 수 있습니
다.
→ 해당 사고 예방법과 DIN 규정 ( 특히 DIN EN 60 204, 파트 1) 및 해당 국가의 규정을 항상 준
수하십시오 .
→ 전원 공급기 위의 안전 도어는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있도록 해야 합
니다 .
ON 위치의 주 전원 스위치 2
메인 전원 스위치를 켜면 제어 컴퓨터와 장비 컨트롤러가 작동됩니다 . 그리고 갠트리 축의 연결
전압 (200 V) 및 스타 축 (150 V) 의 연결 전압과 별개로 모든 공급 전압을 사용할 수 있습니다 .
정지 버튼 , 검정색 ( 그림 2.6 - 3 의 항목 2 및 7 그리고 그림 2.6 - 4 의 항목 3 및 5) 2
이 버튼은 장비를 정지시킬 때 사용합니다 .
시작 버튼 , 흰색 ( 그림 2.6 - 3 의 항목 3 및 6 그리고 그림 2.6 - 4 의 항목 2 및 4) 2
주 전원 스위치를 켜고 나면 실장 작업을 위해 장비를 시작할 수 있도록 시작 버튼을 누르라는 메
시지가 나타납니다 . 보호 덮개를 열거나 비상 정지 버튼을 누른 경우에도 같은 메시지가 나타납
니다 .
