사용자 매뉴얼 SIPLACE D4i 2 작동상의 안전 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2 012 영문판 2.9 주 전원 스위치를 끈 후 장비의 에 너지 상태 77 2. 9 주 전원 스위치를 끈 후 장비의 에너지 상태 2 경고 장비에는 3 x 200VAC, 3 x 208VAC, 3 x 230VAC, 3 x 3 80 VAC , 3 x 40 0V AC 또는 3 x 4 …
2 작동상의 안전 사용자 매뉴얼 SIPLACE D4i
2.8 압축 공기 공급기 비활성화 및 압력 해제 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
76

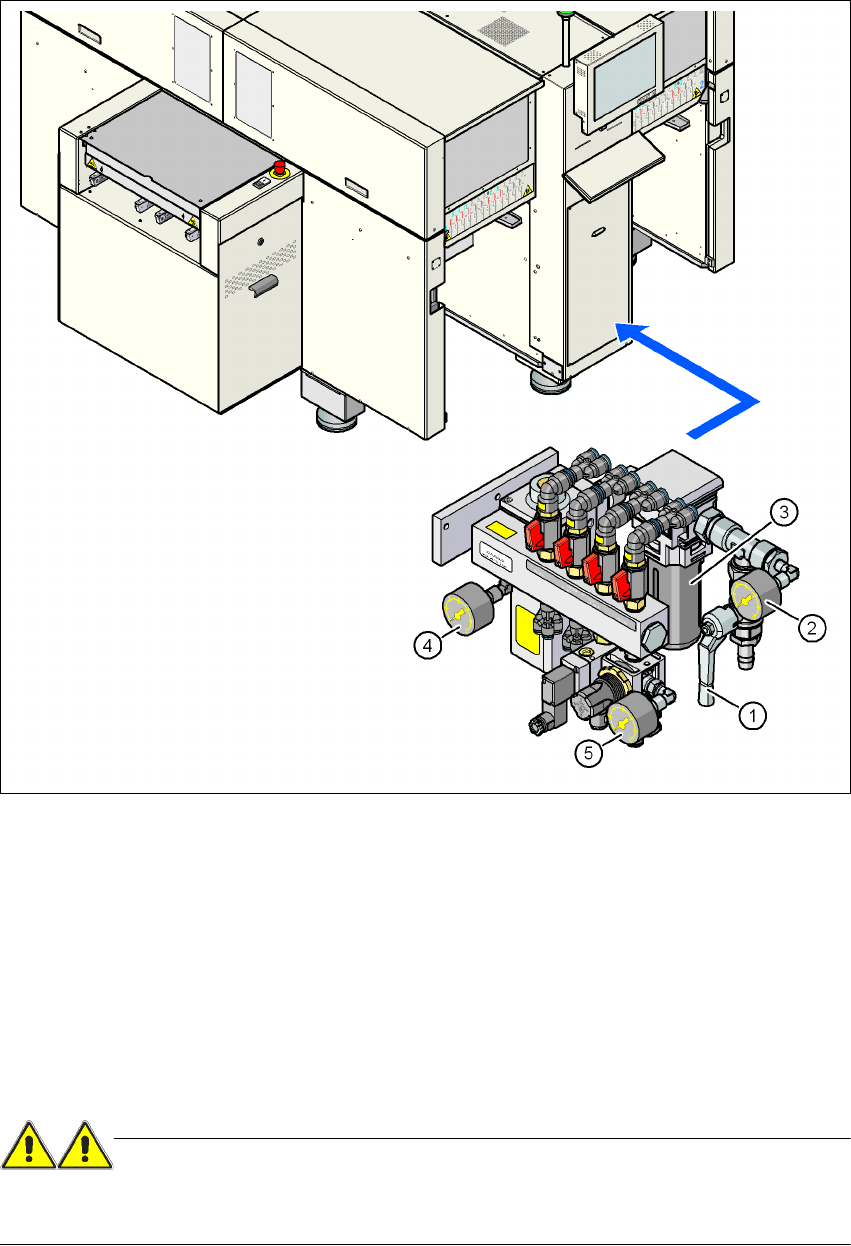

그림 2.8 - 1 장비의 압축 공기 장치
(1) 정지 밸브
(2) 입력 압력 확인을 위한 압력계
원하는 압력 : 0.55 - 1.0MPa, 5.5 - 10bar( 표시 범위 : 0 - 1.2MPa, 0 - 12bar)
(3) 압축 공기 필터
(4) 갠트리 분배기 공급 압력 확인을 위한 압력계
원하는 압력 : 0.51 ± 0.01 MPa, 5.1 ± 0.1 bar( 표시 범위 0 - 1.2 MPa, 0 - 12 bar)
(5) 벌크 케이스 피더 모듈 공급 압력 확인을 위한 압력계
원하는 압력 : 0.25 ± 0.05 MPa, 2.5 ± 0.5 bar( 표시 범위 0 - 0.6 MPa, 0 - 6 bar)
경고
압력이 가해지고 있는 압축 공기 라인은 절대로 연결을 분리하지 마십시오 . 부상의 위험이 있습
니다 . 2
사용자 매뉴얼 SIPLACE D4i 2 작동상의 안전
소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판 2.9 주 전원 스위치를 끈 후 장비의 에너지 상태
77
2.9 주 전원 스위치를 끈 후 장비의 에너지 상태
2
경고
장비에는 3 x 200VAC, 3 x 208VAC, 3 x 230VAC, 3 x 380 VAC, 3 x 400V AC 또는 3 x 415 VAC
± 5 %, 50/60 Hz 메인 전원 전압이 제공됩니다 . 이는 시스템의 주 전원이 꺼져있는 동안에도
치명적인 전압이 흐를 수 있는 부품이 있다는 것을 의미합니다 . 따라서 장비를 올바르지 않은 방
법으로 취급하면 사망이나 심각한 부상 또는 장비의 심각한 손상이 발생할 수 있습니다 . 2
→ 해당 사고 예방법과 DIN 규정 ( 특히 DIN EN 60 204, 파트 1) 을 항상 준수하십시오 .
→ 전원 공급기에 달려있는 가드는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있도록 해야
합니다 .
2.9.1 장비가 메인 전원 스위치를 통해 꺼졌지만 계속 연결되어 있음
경고
다음과 같은 컴포넌트에는 주 전원 스위치를 꺼도 치명적일 수 있는 전압이 흐릅니다 .
– 인피드 단자 X100(78
페이지에 있는 그림 2.9 - 1 의 항목 2)
– 방전 리액터 Z2( 그림 2.9 - 1
의 항목 4)
– 퓨즈 FU, FV, FW 및 FBU( 그림 2.9 - 1
의 항목 1)
– 라인 필터 Z1( 그림 2.9 - 1
의 항목 5)
– 서비스 소켓 BU1( 그림 2.9 - 1
의 항목 3)
– S1 메인 전원 스위치의 케이블 연결 단자 1, 3, 5( 그림 2.9 - 1
의 항목 6)
– 주 전원 스위치가 꺼져있는 동안에도 치명적인 전압이 흐를 수 있는 모든 개별 와이어의 색
상은 갈색입니다 .
– 축 장치
2 작동상의 안전 사용자 매뉴얼 SIPLACE D4i
2.9 주 전원 스위치를 끈 후 장비의 에너지 상태 소프트웨어 버전 SR.605.03 SP2 에서 업데이트 10/2012 영문판
78
2
그림 2.9 - 1 전원 공급기 , 전면 보기
(1) 퓨즈 FU, FV, FW( 방전 리액터 Z2) 및 FBU( 서비스 소켓 BU1)
(2) 인피드 단자 X100
(3) BU1 서비스 소켓
(4) 방전 리액터 Z2
(5) 라인 필터 Z1
(6) 메인 전원 스위치 S1
