NPM-GP/L EJP2BC-MB-04OM-00
生产数据
编辑
基板数据(识别数据)的编辑
4-1-2-1
操作篇
4-1-2
3
输入A点的识别点坐标
3
1
2 4
1

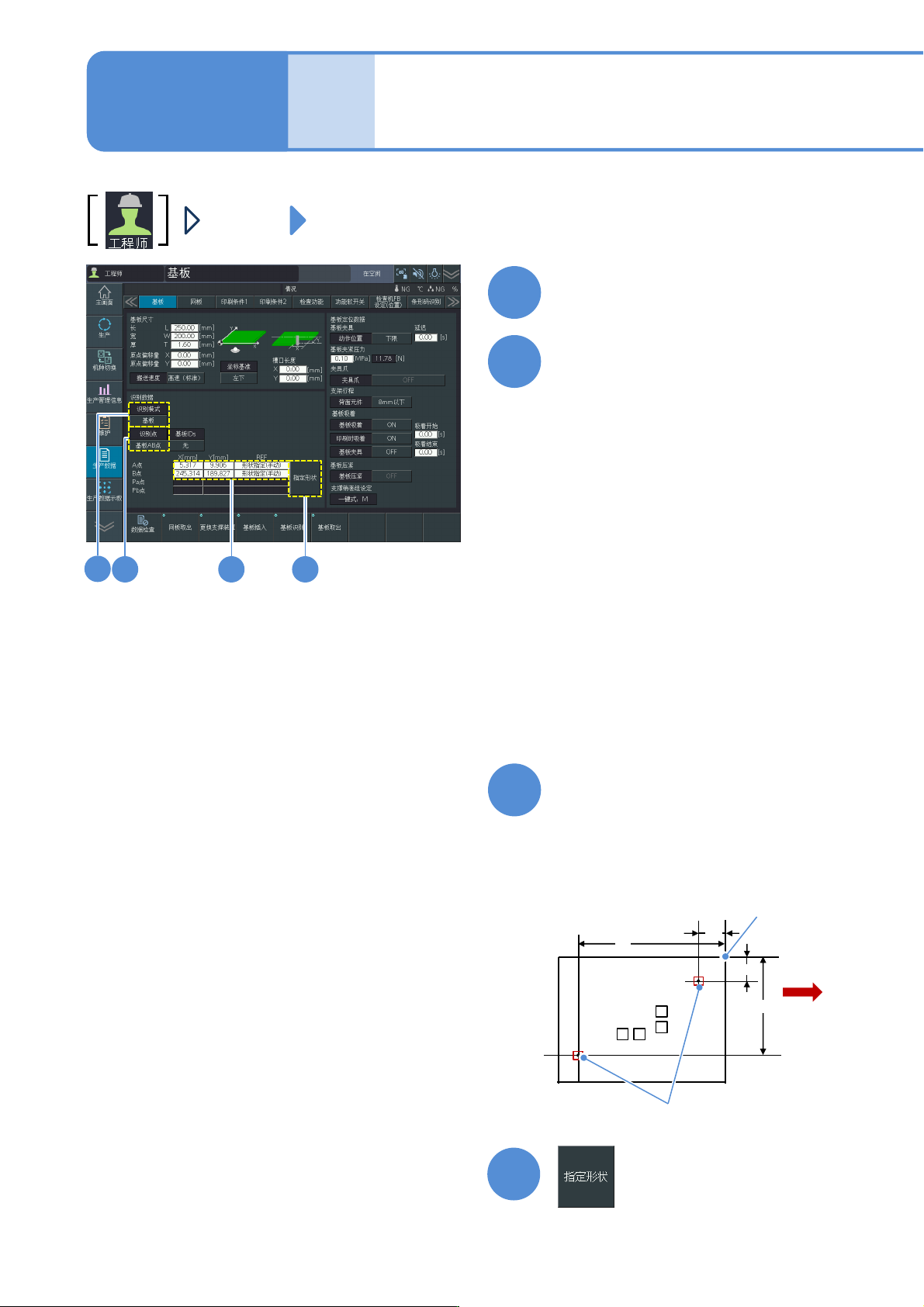

将识别模式设定为「基板」
2
选择识别点
●基板AB点
通过A、B2点进行识别。
通过2点所得偏移值∆x、∆y、∆θ的数值,
对其补正。
●AB+Pa点
通过A、B点和图形1点(Pa)进行识别。
●AB+PaPb点
通过A、B点和图形2点(Pa,Pb)进行识
别。
(对特定的间距图形进行重点补正时选
择)
A、B点→∆θ、θ方向的补正
Pa(Pb)点→ ∆x、∆y、x、y方向的补正
* 周围5 mm以内有同一图形时,不可使
用。
●基板A点
只通过A点进行识别。
只补正A点的偏移值∆x、∆y,不进行∆θ
的补正。
(不进行θ的补正,即可得到所要求的精
度时,有利于
提高生产效率)
●识别点
坐标(X,Y)
选择并输入基板上2个标记,作为识
别点A、B。(选择对角线上分开的2
点)
X
2
Y
1
Y
2
A
X
1
Pa
Pb
B
原点(0,0)
基板识别标记
基板传送
方向
(右后侧基准时)
4
NPM-GP/L EJP2BC-MB-04OM-00
4-1-2-2
5
6 8
5
6
7
8
3 6
6

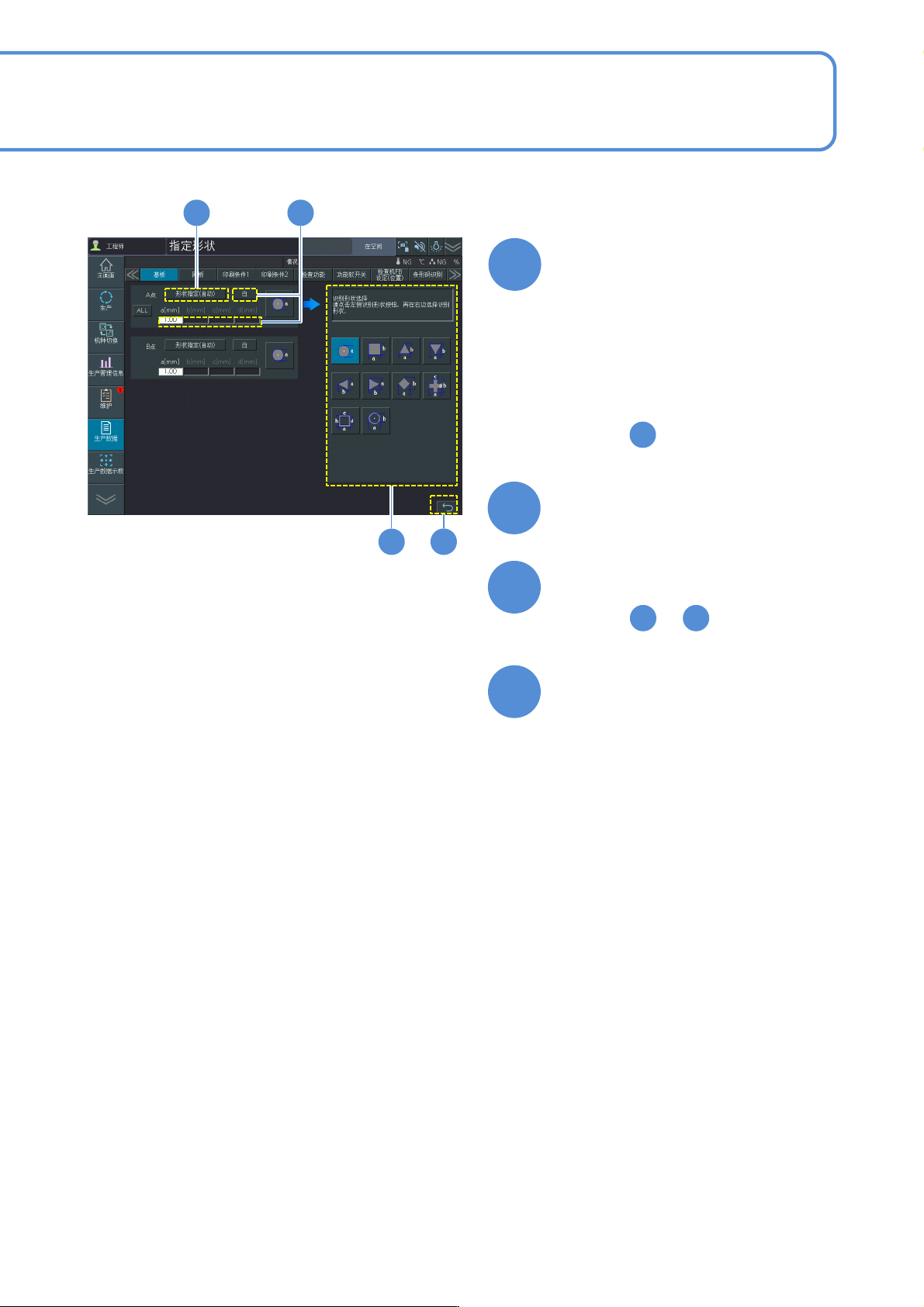

选择识别方法
●「形状指定(自动)」(推荐)
(最初的基板识别时自动调整照明值)
●「形状指定(手动)」
(通过基板识别校正,指定照明值）
●「1点区块」(不用标记,而是用图像的
图案匹配进行识别。不可使用整体校
正)
・顺序
8
「形状指定」时
选择标记颜色和形状,输入尺寸
设定B点、Pa点、
Pb点
(重复步骤 ～ )
