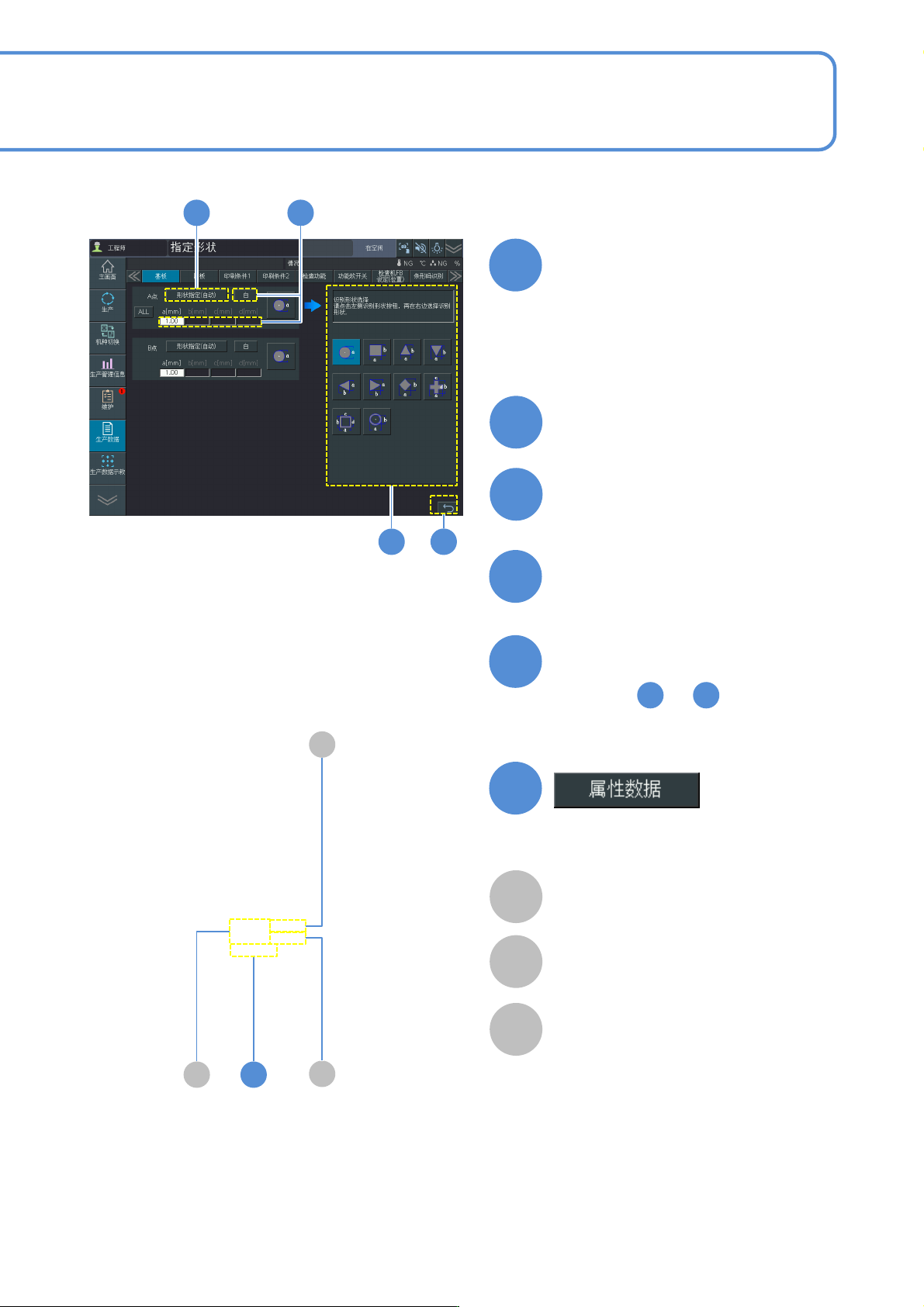

选择标记形状
7
9
3 8
8
5
6 8
7
10A
C
B
10
A
C
B
选择识别方法
●「形状指定(自动)」(推荐)
(最初的基板识别时自动调整照明值)
●「形状指定(手动)」
(通过基板识别校正,指定照明值）
选择标记颜色、输入尺寸
只有在「识别点」选择了‘AB’时，
设定B点
(反复步骤 ~ )
切换模式种类(识别位置的模式)。
删除显示中的模式种类。
追加模式种类。
NPM-GP/L EJP2BC-MB-04OM-00
A
B
模式枚数
显示注册模式的总数。
跳过枚数
显示设定为跳过的模式总数。
C
No.
显示模式属性数据的编号。识别按照模
式编号的顺序进行。
D
ORG.X, ORG.Y
显示各模式坐标原点的X、Y坐标。
E
BAD.X, BAD.Y
显示各模式的不良标记的X、Y坐标。
F
ROT
过渡到模式的旋转信息画面后，设定模
式的旋转信息。
G
跳过
将光标所选择的模式设定为不良模式。
所选择的不良模式，不在生产中进行标
记识别。
H
追加
追加模式属性数据。
I
删除
删除模式属性数据。
J
K
全部删除
一次性删除所注册的全部模式属性数据。
4-1-3-3
■模式属性数据画面
生产数据
编辑
操作篇
4-1-3
A BC D E
F
G
H I J K
基板数据(模式识别关连数据)
的编辑 2
PK
显示前一页(P.4-1-3-2)的种类编号。
NPM-GP/L EJP2BC-MB-04OM-00
■模式属性数据批量输入画面 (→P.4-1-3-3)
个数 L
设定基板横方向上的模式数。
个数 W
设定基板纵方向上的模式数。
始点X、Y
设定基板上模式的开始点X、Y坐标。
终点X、Y
设定基板上模式的结束点X、Y坐标。
第一模式不良标记X、Y
设定第一模式不良标记的X、Y坐标。
4-1-3-4
ROT
过渡到模式的旋转信息画面后，设定模式
的旋转信息。
L
M
N
O
P
R
S
11
Q
LN
S
MOPQR
11
批量输入
按照所设定的值，批量登录属性数据。
PK
对种类编号(P.4-1-3-2)进行设定。
