NPM-GP/L EJP2BC-MB-04 OM-00 4-1-4 -2 ● 选购件框种类 使用通用网板架(选购件)时 ，能够使用下列的网板。 ■框种类 ・ 736 × 736 mm 框 ( 基板尺寸 580 × 508) ・ 736 × 736 mm 框 ( 基板尺寸 510 × 460) ・ 736 × 736 mm 框 ( 基板尺寸 510 × 510) ( ※ ) ・ 736 × 736 mm 框 ( 基板尺寸 330 × 25…

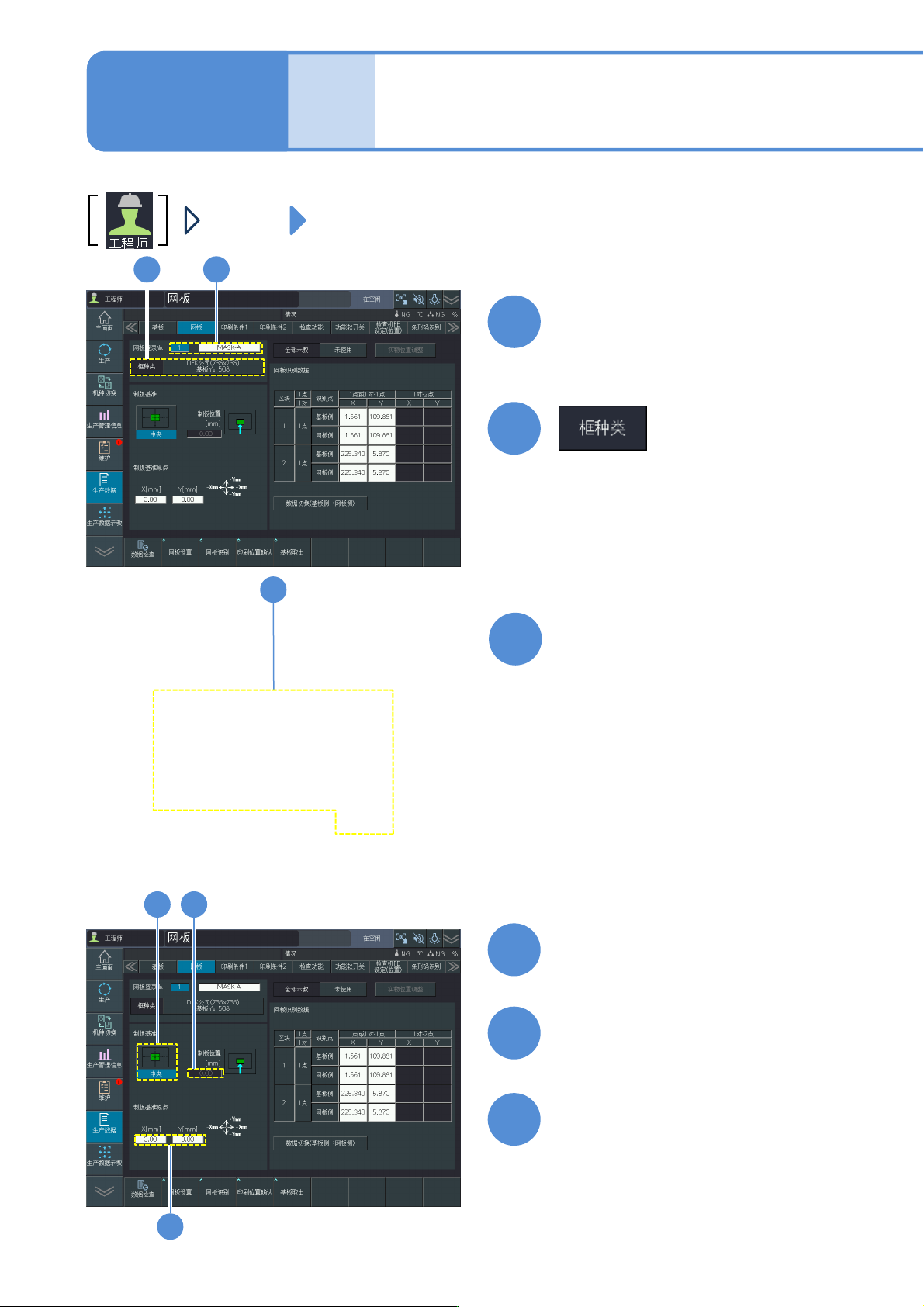

NPM-GP/L EJP2BC-MB-04OM-00
4-1-4-1
选择网板框种类
(→P.4-1-4-2)
1
2
输入网板登录No.和登录名称
3
生产数据
编辑
网板数据的编辑
操作篇
4-1-4
4
5
6
选择制版基准
●当在框种类下选择「自订」时，不能选择。
只有在框种类下选择「自订」时，
输入制版位置
设定制版基准原点
● 「自订」以外时，通过制版基准自动
计算。
12
4
6
5
3
* 输入进行网板数据识别所需的登录号码、
登录名。
NPM-GP/L EJP2BC-MB-04OM-00
4-1-4-2
●选购件框种类
使用通用网板架(选购件)时，能够使用下列的网板。
■框种类
・736 ×736 mm框(基板尺寸580 ×508)
・736 ×736 mm框(基板尺寸510 ×460)
・736 ×736 mm框(基板尺寸510 ×510) (※)
・736 ×736 mm框(基板尺寸330 ×250)
■制版位置
说明
从框的边缘到制版位置为止的尺寸
样品基板模式位置
①
②
网板框
作业员侧
●标准框种类
・M框横放 650×550 mm框(基板尺寸330×250 mm)
・M框横放 650×550 mm框(基板尺寸350×300 mm) (※)
・M框横放 650×550 mm框(用户化设定)
・M框竖放 550×650 mm框(基板尺寸330×250 mm)
・M框竖放 550×650 mm框(基板尺寸350×300 mm) (※)
・M框竖放 550×650 mm框(用户化设定)
・M框横放 600×550 mm框(基板尺寸330×250 mm)
・M框横放 600×550 mm框(基板尺寸350×300 mm) (※)
・M框横放 600×550
mm框(用户化设定)
・欧洲框 584 ×584
mm框(基板尺寸350×300 mm)
・欧洲框横放736×584 mm框(基板尺寸510×300 mm)
・欧洲框竖放 584×736 mm框(基板尺寸350×460 mm)
・欧洲k框竖放 584×736 mm框(基板尺寸350×510 mm) (※)
・XL框750×750 mm框(基板尺寸510×460 mm)
・XL框750×750 mm框(基板尺寸510×510 mm) (※)
・XL框750×750 mm框(用户化设定)
* 制版基准只能选择中心
●在使用自洁型(选购件)、角度可变刮刀(选购件)时，无论网板框如何，制版基准只能选择中
心。

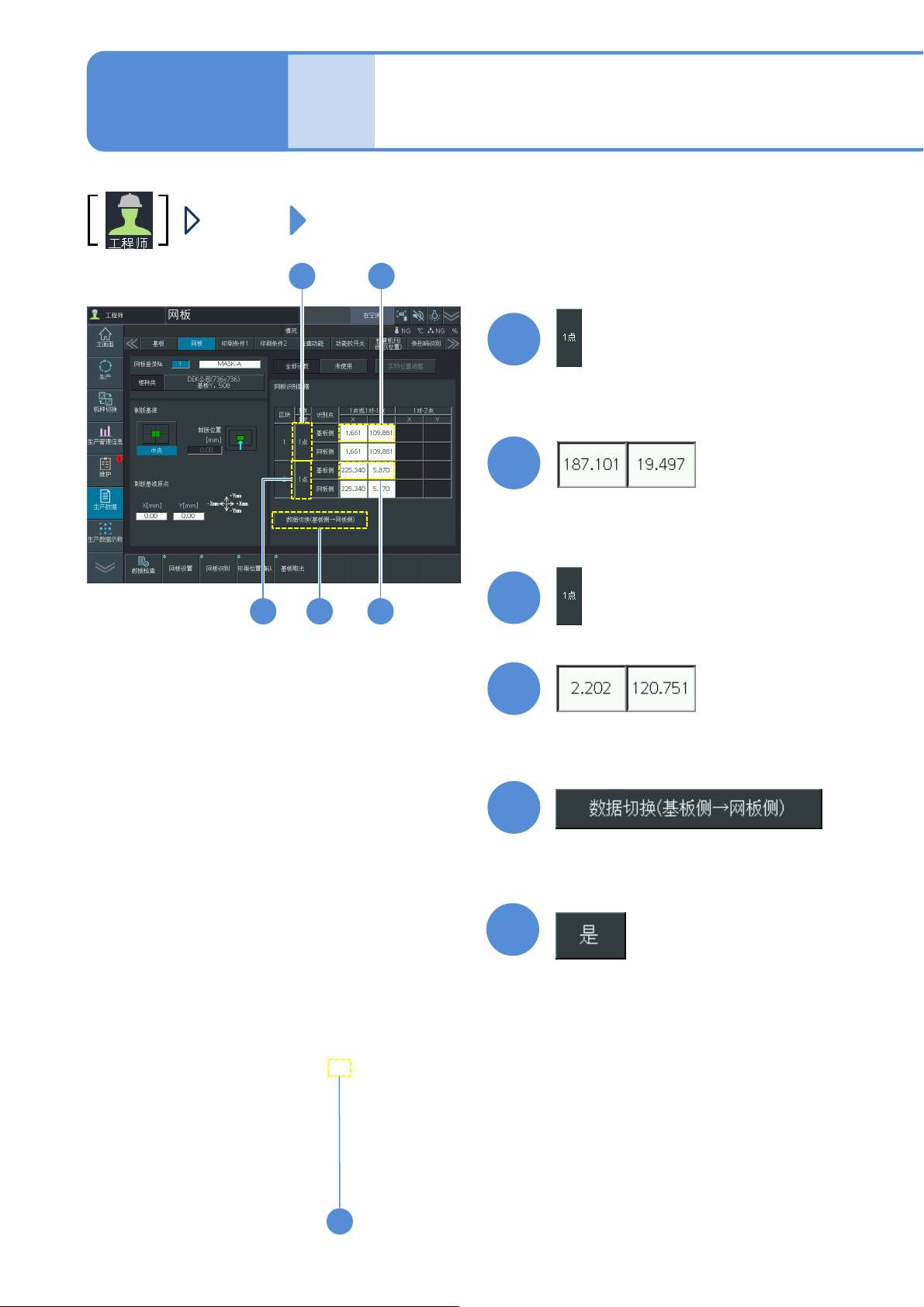

NPM-GP/L EJP2BC-MB-04OM-00
生产数据
编辑
网板数据(识别数据)的编辑
4-1-5-1
操作篇
4-1-5
1
选择识别方法
2
3
4
5
选择下一区块的
识别方法
输入基板侧的识别坐标
●识别「1对」时,输入第2点
识别坐标。
输入基板侧的识别坐标
●识别「1对」时,输入第2点
识别坐标。
(基板侧的坐标,复制到网板侧)
6
确认提示
●在进行整体校正时,不能输入数据。
1 2
43 5
6
