NPM-GP/L EJP2BC-MB-04 OM-00 生产数据 编辑 ■复制基板识别点的坐标时 ① ②确认提示 网板数据 ( 整体校正数据 ) 的 编辑 4-1-6 -1 操作篇 4-1-6 1 2 输入识别位置 3 基板侧搜索、网板侧搜索 选择「 ON 」或「 OFF 」 设定网板识别标记的形状 时 5 输入识别参数 6 4 ■「整体校正数据设定」画面 1 2 3 5 4 6 ●选择是否把识别照相机 上下、左右、 斜方向处移动进行识…
NPM-GP/L EJP2BC-MB-04OM-00
编辑要点

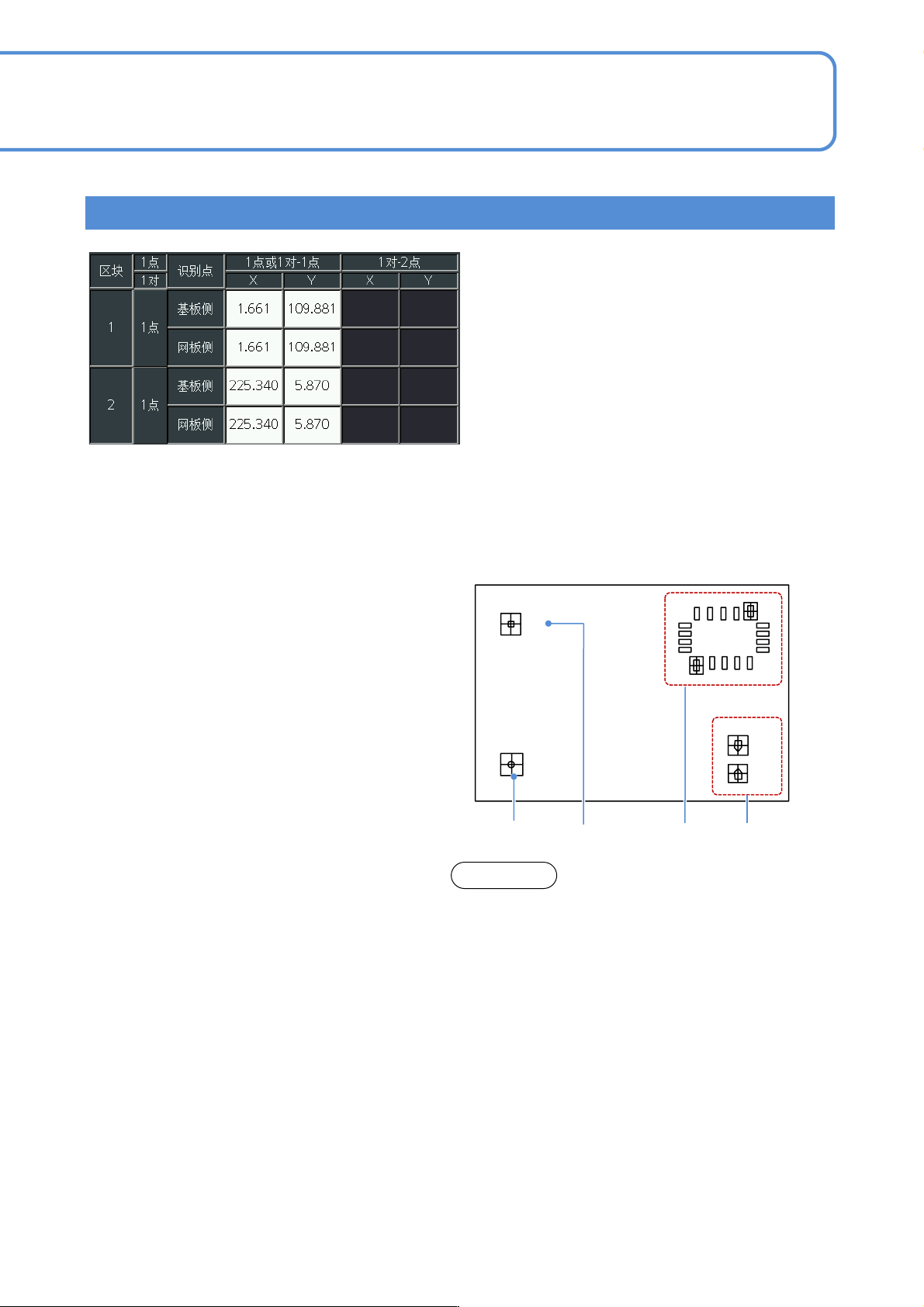

■区块
各区块的№。
●为了反映区块1和2的θ方向补正,
可以尽量拉长对角距离,从而能够提高识别精度。
■1点/1对识别方法
以每区块为单位,选择「1点识别」或「1对识别」。
●1个元件有复数图形时,推荐进行「1对识别」。
■1点或1对-第1点
输入从各识别点的基板原点的坐标。
■1对-第2点
「1对识别」时,输入另1点坐标。
4-1-5-2
●网板反面有基板识别标记,使用标记进行
网板补正（整体校正）时,不需要此设定。
A点
A点
A点
B点
A点
B点
通知
1点 1点 1对 1对
NPM-GP/L EJP2BC-MB-04OM-00
生产数据
编辑
■复制基板识别点的坐标时
①
②确认提示
网板数据(整体校正数据)的
编辑
4-1-6-1
操作篇
4-1-6
1
2
输入识别位置
3
基板侧搜索、网板侧搜索
选择「ON」或「OFF」
设定网板识别标记的形状时
5
输入识别参数
6
4
■「整体校正数据设定」画面
1 23
5 4 6
●选择是否把识别照相机上下、左右、
斜方向处移动进行识别搜索。
●输入基板识别和网板识别时的照明值。
照明1:同轴直射照明
照明2~4:侧面照明
根据整体校正数据,
选择是否变更基板识别数据。
●在使用CAD数据等情形下,设定为“不”。
●设定为“不”时,整体校正的结果,即使
用其他坐标搜索出标记,也不修改坐标
数据。
基板识别一定需要使用基板识别数据。
通过 的右按钮
切换到[使用]
通过 的下方按
钮切换到[有]
NPM-GP/L EJP2BC-MB-04OM-00
4-1-6-2
