NPM-GP/L EJP2BC-MB-04 OM-00 4-1-7 -7 根据需要 , 编辑各项目。 生产数据 编辑 操作篇 4-1-7 印刷条件 1 的编辑 4 印刷助攻的编辑 A 粘度 选择用于印刷的焊料粘度 。 B A B 基本种类 选择进行生产的基板种类 。 C 刀片排出长度 选择刀片的排出长度。 D 生产节拍 ( 预测 ) 选择生产节拍 ( 预测 ) 。 ( 质量 、标准、生产率 ) E 在从通过 ～ 设定的条件组合中， 显示…
NPM-GP/L EJP2BC-MB-04OM-00
4-1-7-6
■清扫的动作例子
存在不清扫范围的情况时，顺着基板的外侧进行清扫。
(为了不留下焊料)
A
B
清扫范围领域
清扫范围的边界位置
■清扫范围时(翻转表示)
■不清扫范围时
(蓝色)
(灰色)
清扫方向
(蓝色)
(蓝色)
(蓝色)
(蓝色)
(蓝色)
(蓝色)
(灰色)
(灰色)
(灰色)
■清扫所有范围时
(灰色)
(灰色)(灰色)
(灰色)(灰色)
(灰色)
(蓝色)
(蓝色)
(蓝色)
(蓝色)(蓝色)
(蓝色)

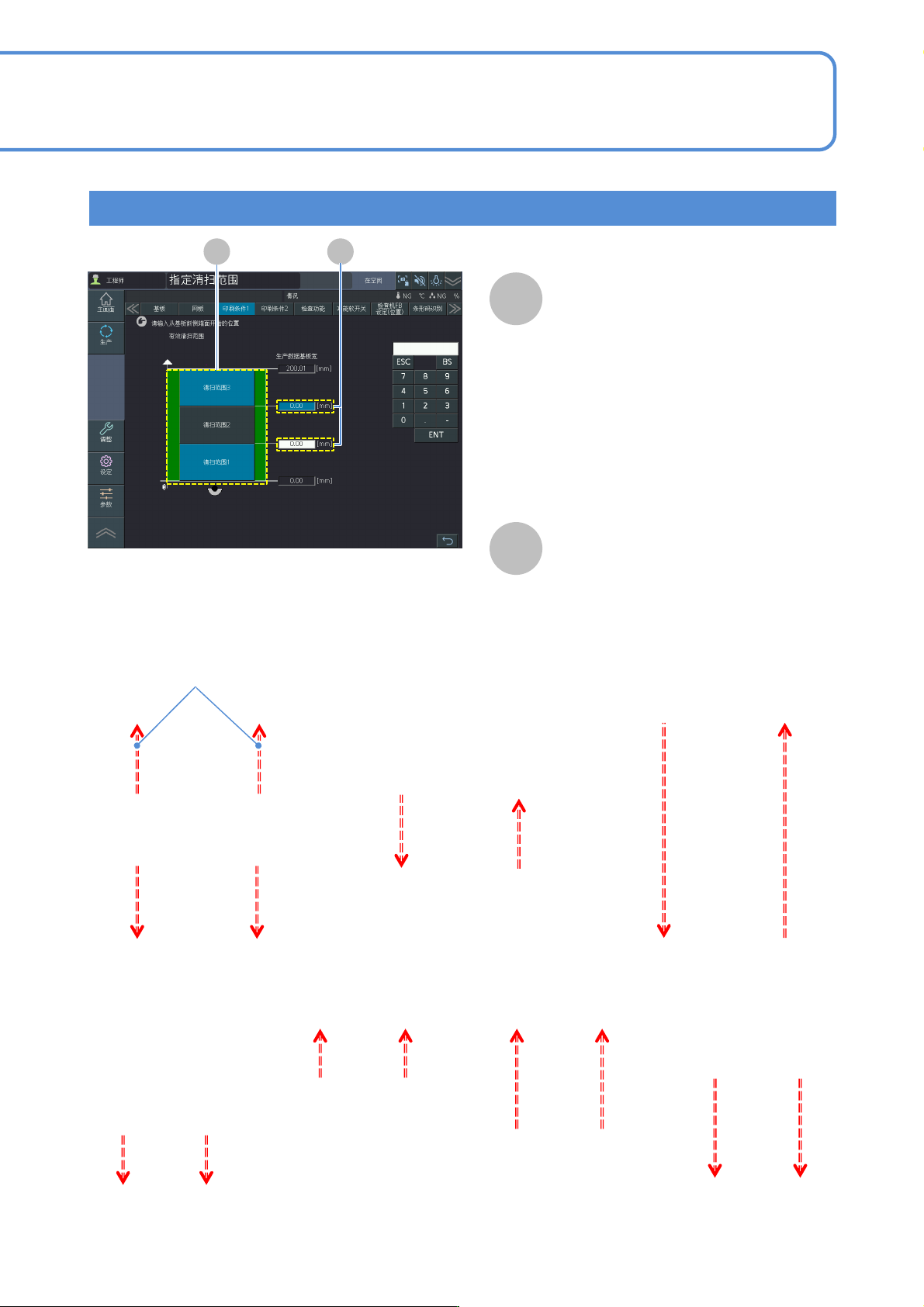

指定清扫范围的编辑
●选择了无纸清扫时，不能使用清扫范围指定。
A B
NPM-GP/L EJP2BC-MB-04OM-00
4-1-7-7
根据需要,编辑各项目。
生产数据
编辑
操作篇
4-1-7
印刷条件1的编辑 4
印刷助攻的编辑
A
粘度
选择用于印刷的焊料粘度。
B
A
B
基本种类
选择进行生产的基板种类。
C
刀片排出长度
选择刀片的排出长度。
D
生产节拍(预测)
选择生产节拍(预测)。
(质量、标准、生产率)
E
在从通过 ～ 设定的条件组合中，
显示作为印刷条件数据而设定的“版分
离速度切换”、“下降速度”、“下降
行程”、“印压”。
C
D
E
●通过以上的设定，进行印刷条件数据的
设定。
请在印刷条件1画面上确认数据。
设定的印刷条件
A
D
NPM-GP/L EJP2BC-MB-04OM-00
4-1-7-8
根据基板区域不同,希望变更印刷速度时,进行编辑。
根据需要,编辑各项目。
区域
选择需要印刷的各区域(区域1～3)。
(印刷区域,以蓝色强调形式显示)
※区域……分开的印刷范围
速度
输入各区域的印刷速度。
●设定范围：5.0～400.0 mm/s 。
●区域外,根据在「输入条件数据」
画面和「印刷条件详细设定」画面
输入的速度进行印刷。
A
位置
输入各区域的范围。
●将基板的前侧视为0 mm而输入。
●设定范围:0 mm～基板宽度。
●以下情况时,数据确认会成为错误。
B
C
●在”印刷条件详细设定”画面下输入”印刷
范围”时,基板尺寸的印刷范围会缩小所
设定的范围。
①某区域包括另一区
域时
②某区域和另一区域重
叠时
区域重叠的范围
区域2
区域1
区域1
区域2
生产数据基板宽度
在数据修改的基板数据中设定的基板宽度。
●不可变更数据。
D
上述区域以外的速度
在「输入条件数据」画面和「印刷条件详
细设定」画面设定的印刷速度（F→R、
R→F)。
●不可变更数据。
E
BA C
D
E

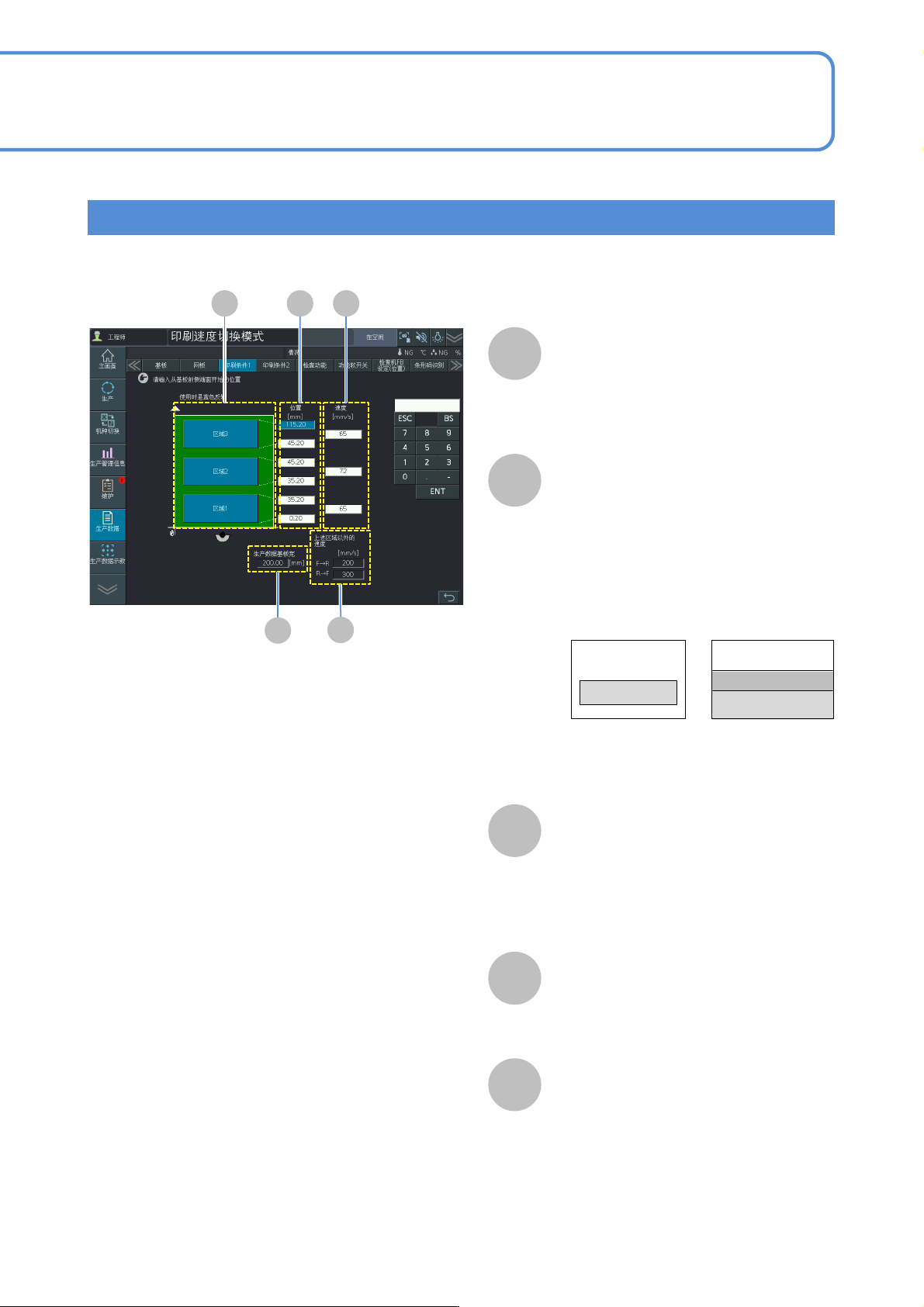

印刷速度切换模式的编辑
