NPM-GP/L EJP2BC-MB-04 OM-00 4-1-13 A A 编辑要点 生产数据 编辑 操作篇 4-1-13 支撑销坐标数据的编辑 支撑销坐标数据的编辑， 可在选购件功能“支撑 销自动更换功能”为 有效时使用。 ●使用 针对是否使用该支撑销， 从“使用”、 “未使用”中选择。 ● X[mm] Y[mm] 输入从支撑销中心点的基 板原点起的 距离。 基板原点使用基板数据的 坐标基准 ( → P.4-1-1) 。 支撑销信息…
NPM-GP/L EJP2BC-MB-04OM-00
4-1-12
C
A
D C
B
D
A
B
生产数据
编辑
操作篇
4-1-12
编辑要点
条形码识别数据的编辑
●识别类型
从“数据矩阵”、“QR码”、“自动
判别”中选择条形码的识别类型。
●尺寸/颜色
对条形码的尺寸和颜色进行设定。
关于颜色，从“白”、“黑”、“自动
判别”中选择。
条形码信息
输入读取条形码时的照明(光量)值。
照明1: 同轴落射照明
照明2～4: 侧方照明
照明值
对刻印条形码的位置进行设定。
这个设定无论基板数据的坐标基准
(→P.4-1-1)如何，都将右前方作为坐标基
准。
识别位置
选择在输出追踪信息时输出“条形码”
信息，还是输出印刷时的“时间戳”。
* 在选择了“时间戳”时，不执行条形码
的读取动作。
进行追踪输出，需要登录“追溯性”的
许可证登录。
(→维护篇 P.5-2-3)
追踪输出
条形码识别数据，在动作开关的29.前工序条形码通信(选购件)的设定为“无”时，能够进行设定。(→P.5-3-5-3)
NPM-GP/L EJP2BC-MB-04OM-00
4-1-13
A
A
编辑要点
生产数据
编辑
操作篇
4-1-13

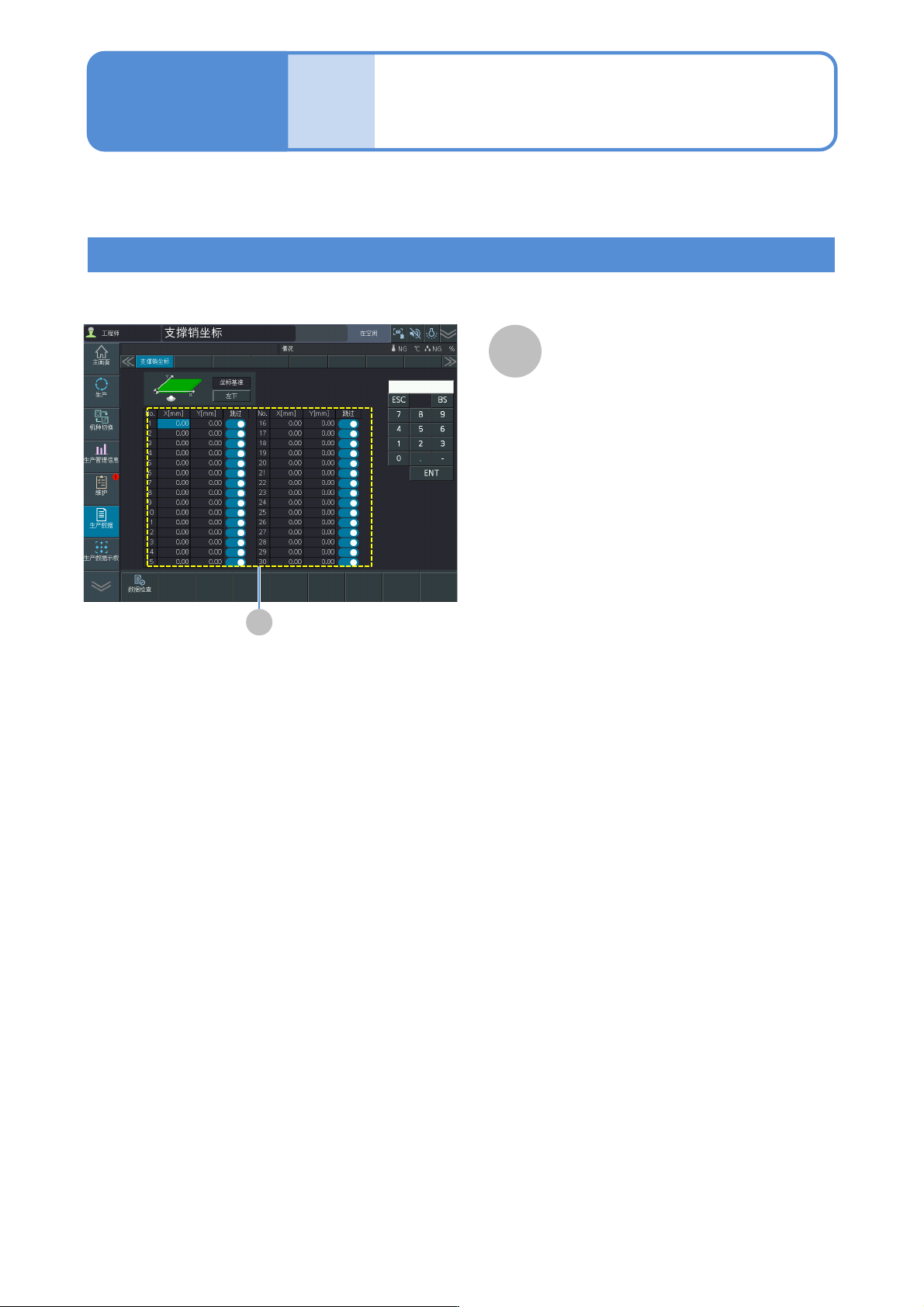

支撑销坐标数据的编辑
支撑销坐标数据的编辑，可在选购件功能“支撑销自动更换功能”为有效时使用。
●使用
针对是否使用该支撑销，从“使用”、
“未使用”中选择。
●X[mm] Y[mm]
输入从支撑销中心点的基板原点起的
距离。
基板原点使用基板数据的坐标基准
(→P.4-1-1)。
支撑销信息
* 支撑销之间的距离除非在16 mm以上，
否则不能进行设置。
例)
・能够进行设置的情形
销A(10.00,10.00)
销B(20.00,23.00)
销AB之间的距离=16.40 mm
・不能进行设置的情形
销A(10.00,10.00)
销B(25.00,10.00)
销AB之间的距离=15.00 mm
NPM-GP/L EJP2BC-MB-04OM-00

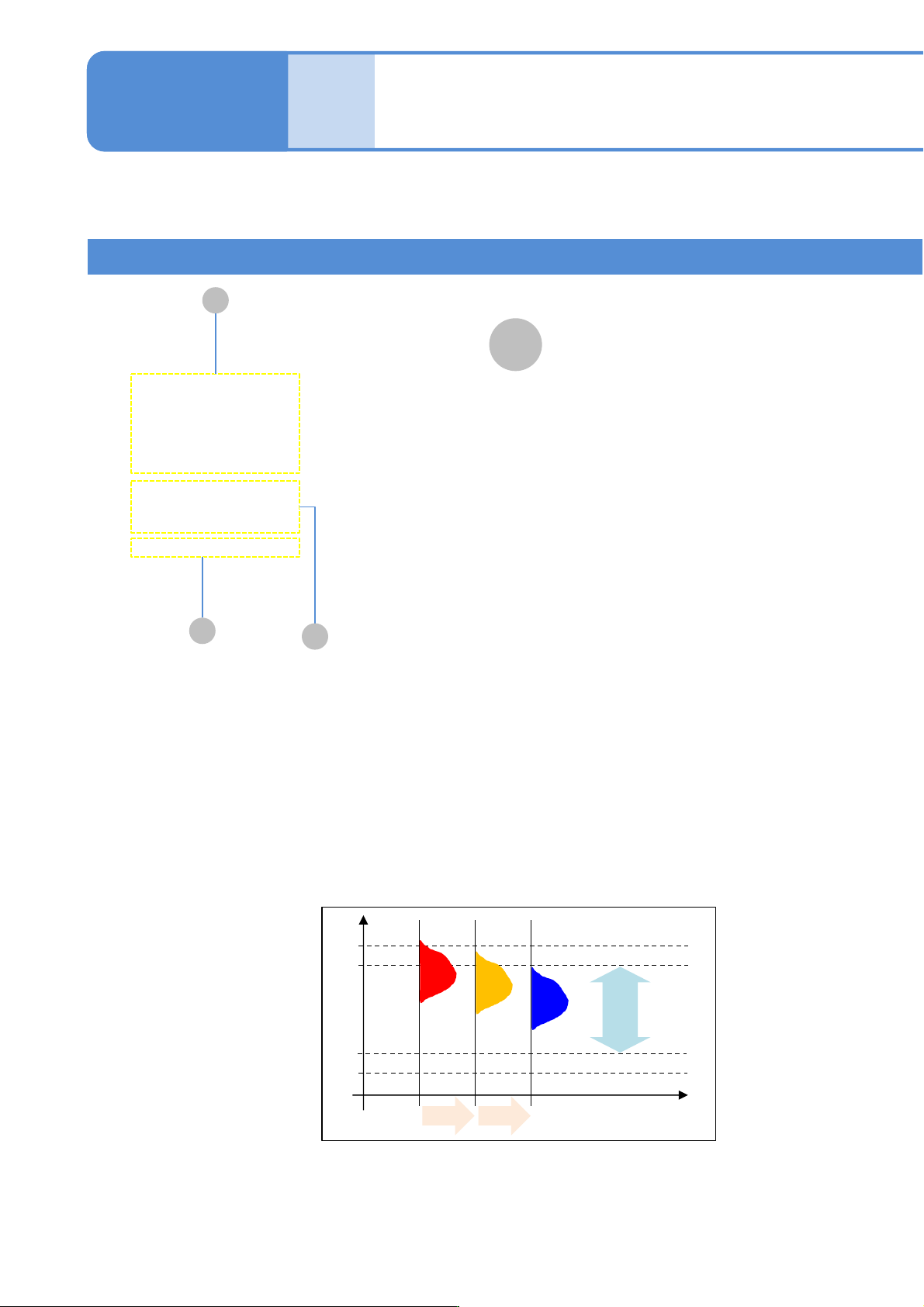

检查机FB设定(角度)的编辑
在“检查机FB设定(角度)”画面上进行编辑
4-1-14-1
A
A
刮板角度补正
B
C
WARN
WARN
NG
NG
体
积
率
OK
角度↑ 角度↑
生产数据
编辑
操作篇
4-1-14
●刮板角度补正
从“ON”(有效)或“OFF”(无效)中选择。
●刮板角度下限
对变更角度时的下限进行设定。
●刮板角度上限
对变更角度时的上限进行设定。
●NG数过滤器
当检查结果的NG数过多时，视为角度补
正对象外的数量。
●F.B.后角度
当前的角度设定
按下“Clear”，将会从补正状态返回到初期
状态。
●F.B.连续枚数
在执行角度补正之际，对通过以往多少张
的数据来获取平均值进行设定。
检查机FB设定(角度)的使用，需要LNB连接规格与“刮板角度可变APC系统”、“其他公司检查机I/F软件”的许可证登
录。(→维护篇 P.5-2-3)
参考: 角度补正的动作
以检查机结果的体积WARNING数、NG数为基础，变更角度。
为了减少体积而立起角度(使其上升)时
