NPM-GP/L EJP2BC-MB-04 OM-00 4-2-7 -4 使用所计测的数据，使升降机上升。 在这里，确认是否正确设定了清除。 4 + 5 + 确认网板与工作台 ( 夹具 ) 紧密结合 ■再次确认基板的上面与工作台为紧密结 合状态时 4 5
NPM-GP/L EJP2BC-MB-04OM-00
1

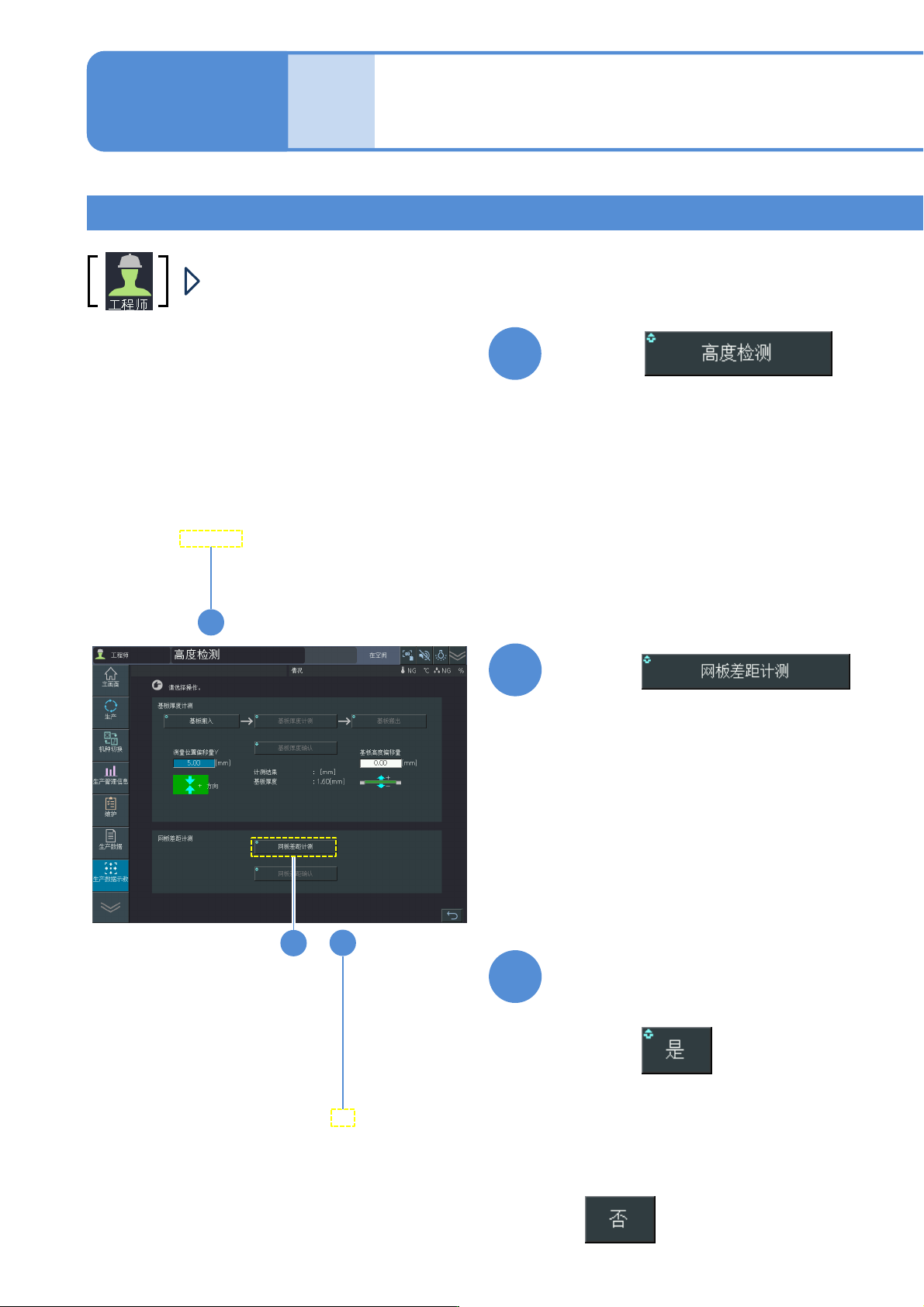

网板差距计测示教
通过激光计测网板差距后，将其反映进印刷过程参数/清除。
4-2-7-3
2
(更新数据修改→印刷过程参数→
详细设定画面的清除数据。)
1
+
+
3
+
确认网板与工作台(夹具)的紧密结
合状态时
■不更新数据时
生产数据
校正
高度检测(选购件) 2
操作篇
4-2-7
2
3
NPM-GP/L EJP2BC-MB-04OM-00
4-2-7-4
使用所计测的数据，使升降机上升。
在这里，确认是否正确设定了清除。
4
+
5
+
确认网板与工作台(夹具)紧密结合
■再次确认基板的上面与工作台为紧密结
合状态时
4
5
NPM-GP/L EJP2BC-MB-04OM-00
4-2-8-1
模式识别示教 1
在模式识别示教之前，请务必进行基板识别示教。
1
+
2
●显示切换到「模式」。
3
+
●当不存在基板时，搬入基板。
(搬入基板后，即会自动进行识别)
4
●选择「手动」或「自动」。
5
(只限将照明调整设定为手动时)
●调整照明值，以便使模式比外围明显。
6
(保持照明值)
模式识别示教
生产数据
校正
操作篇
4-2-8
1
2 3
4
5
6
