NPM-GP/L EJP2BC-SF-00CM-01 ON OFF OFF ON 危险 身体部位需要进入可动部时 , 必须遵守以下事项 ( 有发生触电或者由于可动部运转而造成 受伤的可能） 请根据各操作内容采取相应措施。 ● 对控制 BOX 等进行维修保养时 → 把连接设备的工厂侧的断路器设定 为 OFF 。 ● 定期检查和更换消磨零件时 → 主电源开关设定为 OFF, 并且上锁。 ● 机种切换时、日常点检时、将基 板放到 传送带上或从…
NPM-GP/L EJP2BC-SF-00CM-01
1-1-6
后侧
安全开关
(后面安全盖内)
安全开关
(在传送带盖内)
NPM-GP/L EJP2BC-SF-00CM-01
ON
OFF
OFF ON
危险
身体部位需要进入可动部时,必须遵守以下事项
(有发生触电或者由于可动部运转而造成受伤的可能）
请根据各操作内容采取相应措施。
●对控制BOX等进行维修保养时
→把连接设备的工厂侧的断路器设定为OFF。
●定期检查和更换消磨零件时
→主电源开关设定为OFF,并且上锁。
●机种切换时、日常点检时、将基板放到
传送带上或从传送带上取下时、对主体内
部进行维修保养时
→伺服开关设定为OFF,并且打开安全盖。
安全注意事项 4
1-1-7
1-1
OFF
ON
主电源开关
(前侧1个)
伺服开关
NPM-GP/L EJP2BC-SF-00CM-01

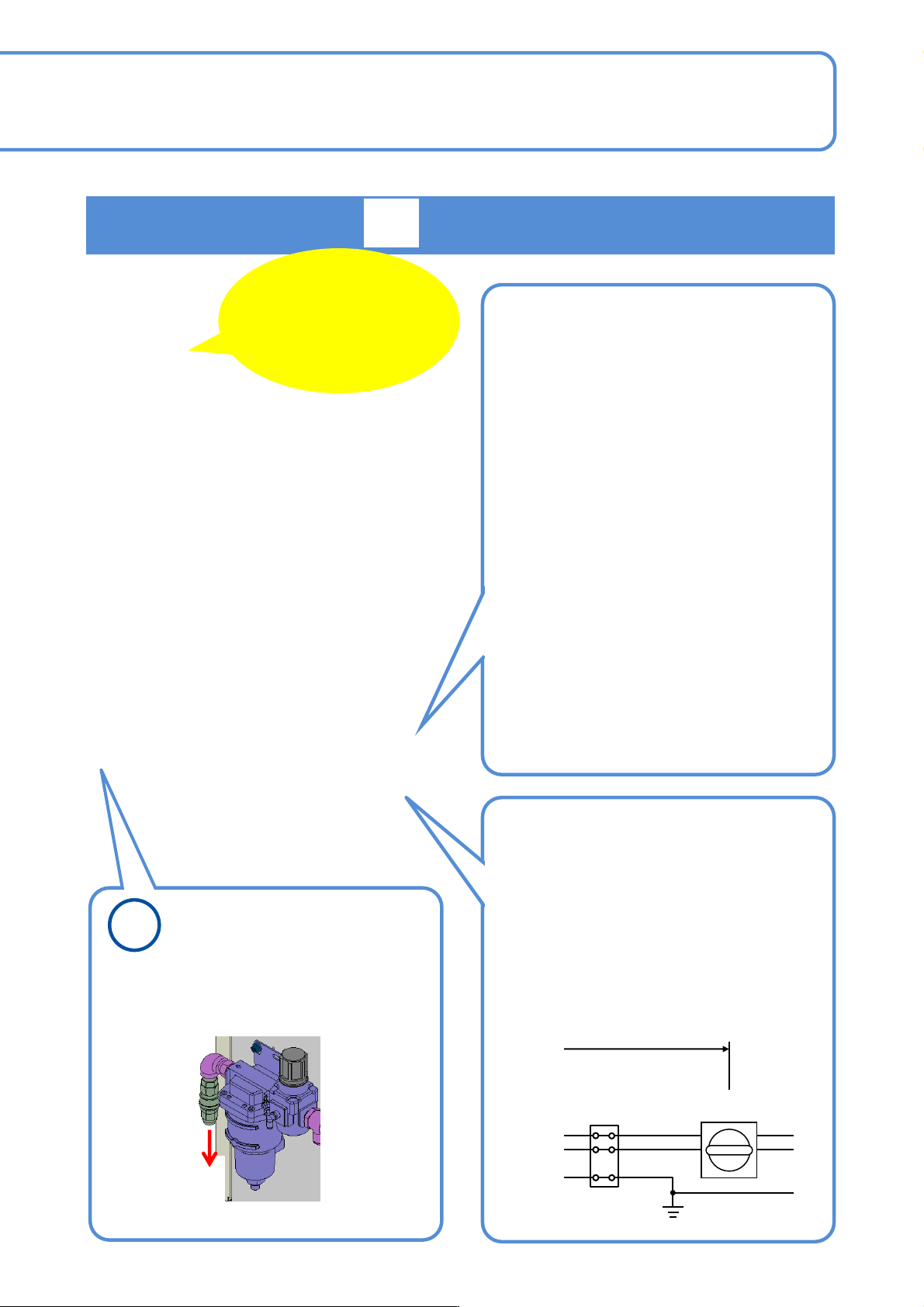

警告
为了防止触电、
烫伤、受伤……
1-1-8
维修保养时,切断主
电源
(可能受伤或触电)
●切断主电源,空压源也被切断。
●请用锁将主电源开关锁住。
●在维修保养作业中,请粘贴注意标牌。
初级电路线
(持续供给电源)
L1
L2
PE
主电源开关
维修保养时,到初级
电路线为止会带电,
请小心触电
(有触电的危险)
●主电源即使为OFF,到主电源的初级电
路线为止仍会带电。
在进行维护作业时，
取下气管
(有受伤的危险)
