NPM-GP/L EJP2BC-MB-05 OM-00 LED 状态 5-1-10 -4 1 A B C 项目 显示正 在显示中的数据项目 。 将 LED 状态更新到最新信 息。 D E 通信 进行通 信的确认 。 显示 LED 照明的状态以及各种信息。 状态 / 错误 切换一览表中的显示数据 。 表示与项目相应的数据以 及状态。 功能 进行功能的确认。 1 A B C E D

100%1 / 324
NPM-GP/L EJP2BC-MB-05OM-00
调整
识别装置的维护 2
操作篇
5-1-10
照相机状态
1
A
B
C
项目
显示正在显示中的数据项目。
状态/错误
切换一览表中的显示数据。
表示与项目相应的数据以及状态。
将照相机状态更换到最新的信息。
D
E
F
通信
进行通信的确认。
图像
显示测试图案的确认结果。
功能
进行功能的确认。
5-1-10-3
显示贴装头照相机的状态或各种信息。
1A B C
FED
NPM-GP/L EJP2BC-MB-05OM-00

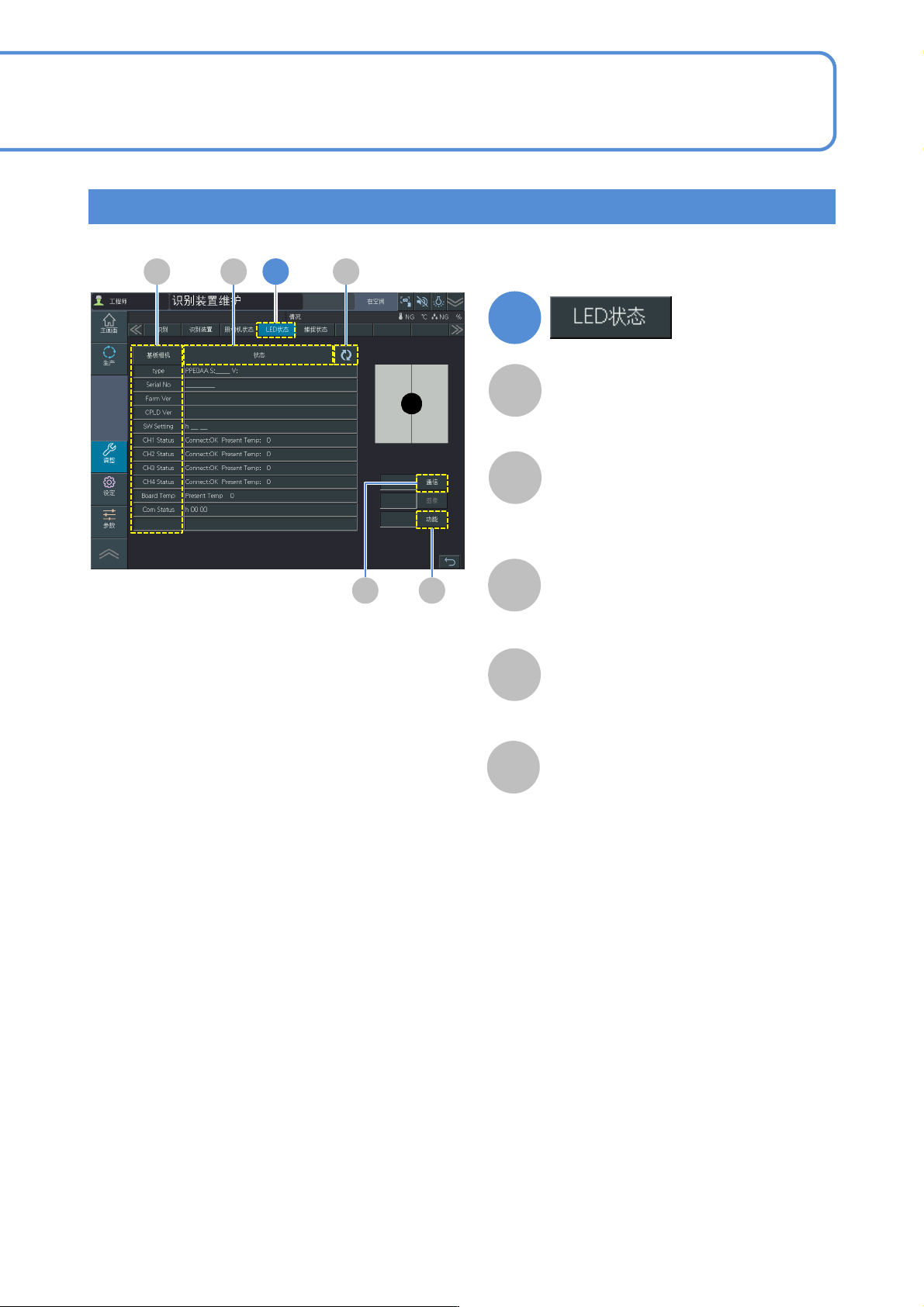

LED状态
5-1-10-4
1
A
B
C
项目
显示正在显示中的数据项目。
将LED状态更新到最新信息。
D
E
通信
进行通信的确认。
显示LED照明的状态以及各种信息。
状态/错误
切换一览表中的显示数据。
表示与项目相应的数据以及状态。
功能
进行功能的确认。
1A B C
ED
NPM-GP/L EJP2BC-MB-05OM-00
调整
识别装置的维护 3
操作篇
5-1-10
捕捉状态
显示贴装头照相机的捕捉状态以及各种信息。
1
A
B
C
将捕捉状态更新为最新的信息。
5-1-10-5
项目
显示正在显示中的数据项目。
状态/错误
切换一览表中的显示数据。
表示与项目相应的数据以及状态。
1A B C
