设定 操作篇 5-2-3 动作参数的设定 3 清扫 2 No. 项目 内容 初始值 12 湿式清 扫空打间隔 [ min ] 在湿式 清扫动作时，根据溶剂 种类的不同，有时在 经过 1 个小 时左右后产生挥发，从而 无法吐出溶剂。在类似 的情形下，在 吐出之前，卷回纸后只吐 出使用完毕的纸，然后 在原来的位置 上卷回后重新吐出纸。 输入执行这个空打动作后 ，从最后吐出起后的间 隔。 ●空打 次数为“ 0 ”时，不发挥功能。 30 13 …
NPM-GP/L EJP2BC-MB-05OM-00
清扫 1
No.
项目
内容
初始值
1
进给完成计数 输入干式清洁下的清洁纸的卷取量。
2
2
清扫溶剂吐出回数[次]
输入湿式清洁时的溶剂吐出量。
1
3
进给完成计数
(湿→干)
清洁作业中，湿式清洁后进行干式清洁时，输入清洁值的卷送
量。
4
4
进给完成计数
(溶剂吐出前) 输入湿式清洁溶剂吐出前的清洁纸卷送量。
15
5
卷回完成计数数值
(溶剂吐出后)
(选购件)
输入在湿式清扫下，溶剂吐出后的回卷量。
3
6
纸用完预告 [m]
输入清洁纸的长度。
每次清洁后自动减掉,到「0」为止, 会显示断纸予告信号。
●剩余量的计算,是通过实验时所得的大致结果,与实际的卷纸
量会有所不同。
●推荐値为,15 m 纸设定13 m、10 m 纸设定8 m。
●初始值：0m
●设定值到「0」的时候,就会停止动作。
0
7
清扫吸嘴上升等待时间 [ms] 输入清扫吸嘴上升后，执行清扫动作为止的等待时间。
100
8
溶剂供给阀稳定时间 [ms] 设定湿式清扫时的溶剂供给方法的开放时间。
300
9
清洁可动范围
输入清扫开始位置的基板边缘的长度。
●设定值为「0」时，不发挥功能。
0
10
手动清扫印刷计数
输入网板背面手动擦拭间隔的基板张数。
●设定值为「0」时，不发挥功能。
0
11
清扫刀片清扫计数(选购件) 输入自洁型吸嘴的刀片清扫间隔的计数数。
1

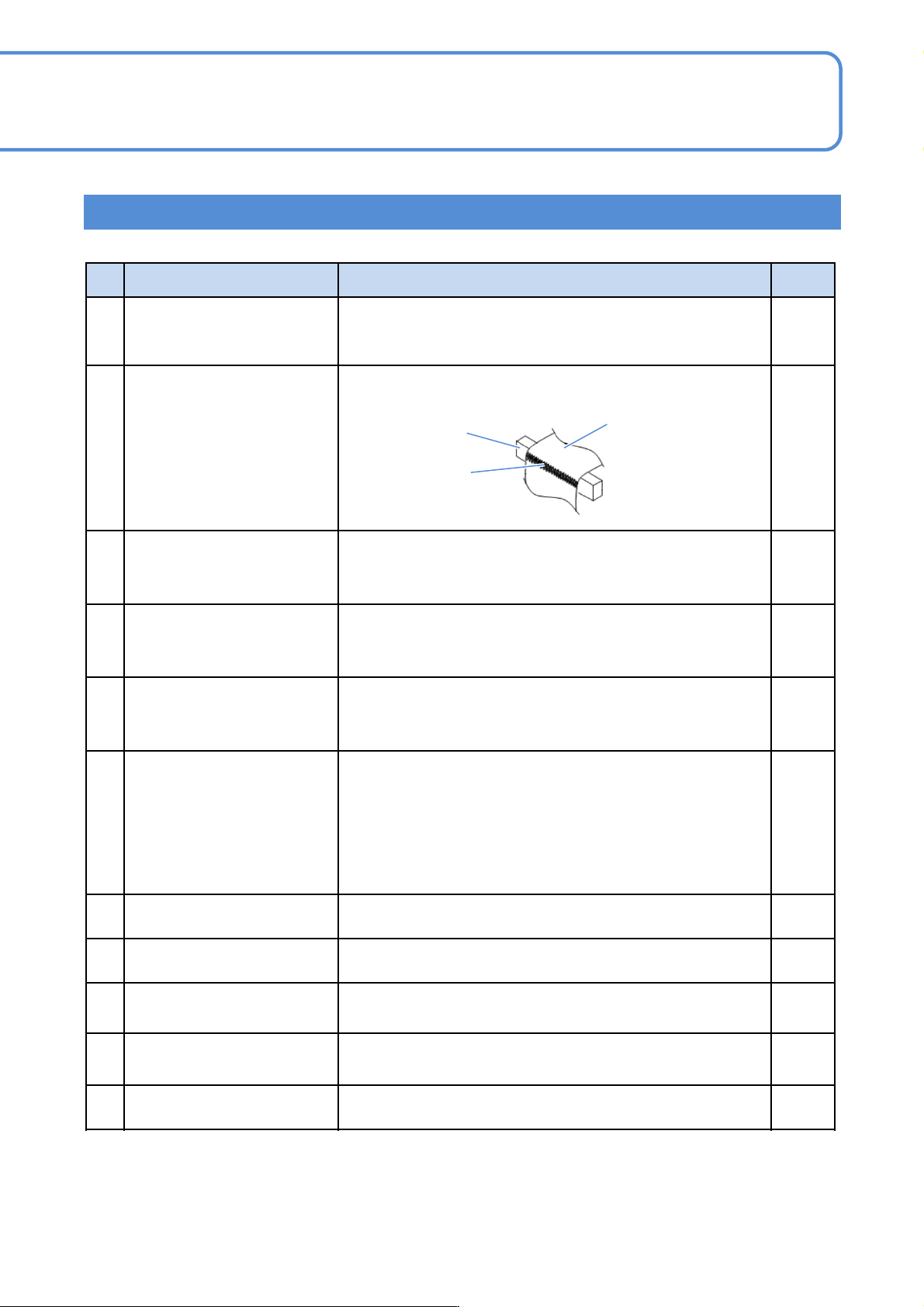

清洁纸
溶剂涂抹部分
吸嘴
溶剂吐出宽度建
议为30 mm～
60 mm
5-2-3-4
设定
操作篇
5-2-3
动作参数的设定 3
清扫 2
No.
项目
内容
初始值
12
湿式清扫空打间隔 [min]
在湿式清扫动作时，根据溶剂种类的不同，有时在经过1个小
时左右后产生挥发，从而无法吐出溶剂。在类似的情形下，在
吐出之前，卷回纸后只吐出使用完毕的纸，然后在原来的位置
上卷回后重新吐出纸。
输入执行这个空打动作后，从最后吐出起后的间隔。
●空打次数为“0”时，不发挥功能。
30
13
湿式清扫空打次数 [次]
输入在执行湿式清扫空打时的空打吐出次数。
●设定值为“0”时不执行空打动作。
0
14
清扫往移动量[mm](选购件)
对擦拭清扫的往移动量进行设定。
●当设定值为“0”或者在“清扫返移动量”以下时，将执行通常的
清扫动作
0
15
清扫返移动量[mm] (选购件)
对擦拭清扫的返移动量进行设定。
●当设定值为“0”或者在“清扫往移动量”以上时，将执行通常的
清扫动作
0
16
自洁型吸嘴刀片清扫次数上
限[次](选购件)
对自洁型刀片清扫次数的上限次数进行设定。
2000
17
自洁型吸嘴清扫重复次数[次](
选购件)
在执行一次刀片清扫之际，进行重复清扫(往返)的次数。
1
5-2-3-5
NPM-GP/L EJP2BC-MB-05OM-00
刮板 1
No.
项目
内容
初始值
1
刮板停止时限时间 [分]
计算没有印刷的时间,超过所输入的时间时, 下一个印刷动作之
前会显示警告。
●对于防止使用干燥或劣化的焊料进行印刷而有効。
●参数为「0.00」的时候,不动作。
0
2
版分高前停止时间 [×10 ms]
输入从刮刀结束到脱膜开始的时间。
0
3
印刷后上升速度 [mm/s] 设定印刷后刮刀上升之际的速度。
7
4
刮板中间停止位置
(F侧)
输入印刷动作后的靠外侧刮刀的停止高度(从网板
上面起的高度)。
在将动作开关“刮板上升位置变更”设为了“中间”时，转为有效。
25
5
刮板中间停止位置
(R侧)
输入印刷动作后的靠内侧刮刀的停止高度(从网板
下面起的高度)。
在将动作开关“刮板上升位置变更”设为了“中间”时，转为有效。
25
6
弯曲解除时间 [s]
当在印刷后，受脱版中印压的影响，弯曲的刮板按压到网板上
时，输入等待弯曲返回原状为止的等待脱版动作的时间。
在NPM-GP/L下无效。
0
7
弯曲解除印压 [×0.01 N/mm]
当只靠弯曲解除时间而不能使弯曲返回原状时，输入弯曲解除
中的印压。在NPM-GP/L下无效。
0
8
焊料附着上升判定值 [N]
在印刷动作下,提起焊料进行确认时,输入为了显示警告所需的
判定值。在NPM-GP/L下无效。
3
9
印压取得周期 [ms] 在印压监视器功能下,设定刮刀印压的抽样周期。
2
10
印压容许值 (正) [N]
在印压监视器功能下,针对刮刀的印压设定值而输入相应变化
的判定值(正侧)。
例) 设定印压: 50 N
印压监视器判定值:5 N时
在印刷动作下，当刮刀的印压超出了55 N时,
即判断为印压异常
5
11
印压容许值 (负) [N]
在印压监视器功能下，针对刮刀的印压设定值而输入相应变化
的判定值(负侧)。
例) 设定印压: 50 N
印压监视器判定值:5 N时
在印刷动作下,当刮
刀印压在45 N以下时，即判断
为印压
异常
-10
12
刮板下降位置偏移量[mm] 对印刷时的刮板下降位置的偏移量进行设定。
0
