●有关设备动作的重要参数的设定,需要经过本公司的专业培训。
注意

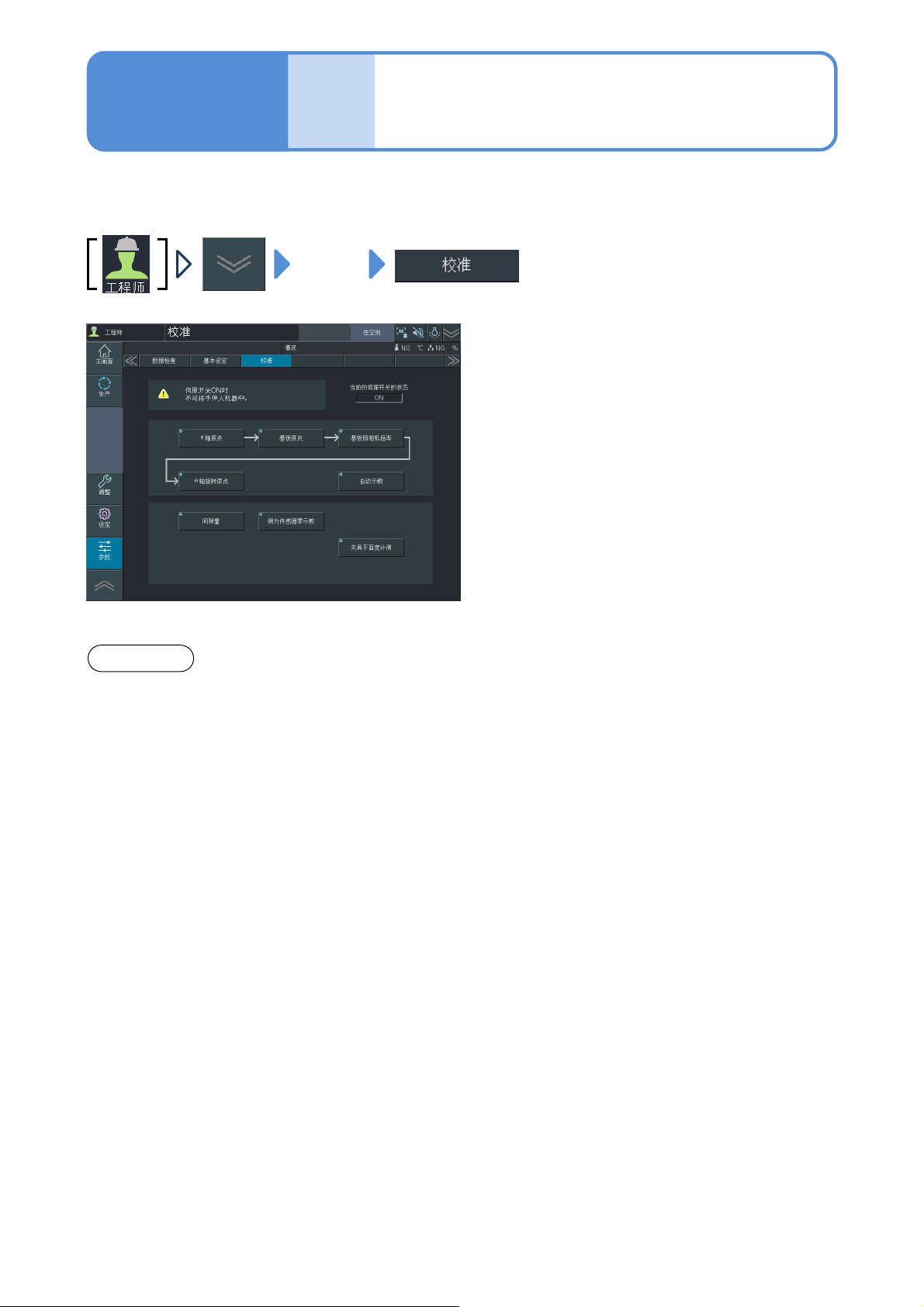

校准菜单
在这个菜单下，执行参数的校准操作。
6
选购件
Operation
NPM-GP/L EJP2BC-MB-06OM-00
刮板单元的组装 1
选购件
操作篇
6-1-1
6-1-1-1
刮板伸出量的切换
刮板材质 刮板伸出量
(mm)
印刷速度
(mm/s)
印压
(× 10
-2
N/mm)
焊料填充量
金属 13 20 ～ 60 速度的1/2 ～
多
少
金属 10 (推荐) 50 ～ 100 速度的1/2 ～
金属 7 80 ～ 200 速度的1/2 ～
使用刮板支架(伸出量切换型)，则可将刮板伸出量划分为4个阶段 (13 mm /10 mm /7 mm /5 mm) 进行切换。
各伸出量和推荐印刷条件如下所示。
・使用金属刮刀时: 请将伸出量设为13 mm、10 mm、7mm后使用。
・使用塑料刮刀时: 请将伸出量设为5mm后使用。
伸出量的设定越长，焊料填充量也随之越多。
(使用金属刮刀(t=0.2 mm)时，假设伸出量的7 mm=100%，那么伸出量的10 mm=约114%、伸出量的13 mm=约
128%)
请通过组装使F/R刮板上的伸出量相同后，再使用。
* 通常，可接近与生产基板相符的重点量的伸出量为10 mm。
使用金属刮刀(t=0.2 mm)时的参考条件

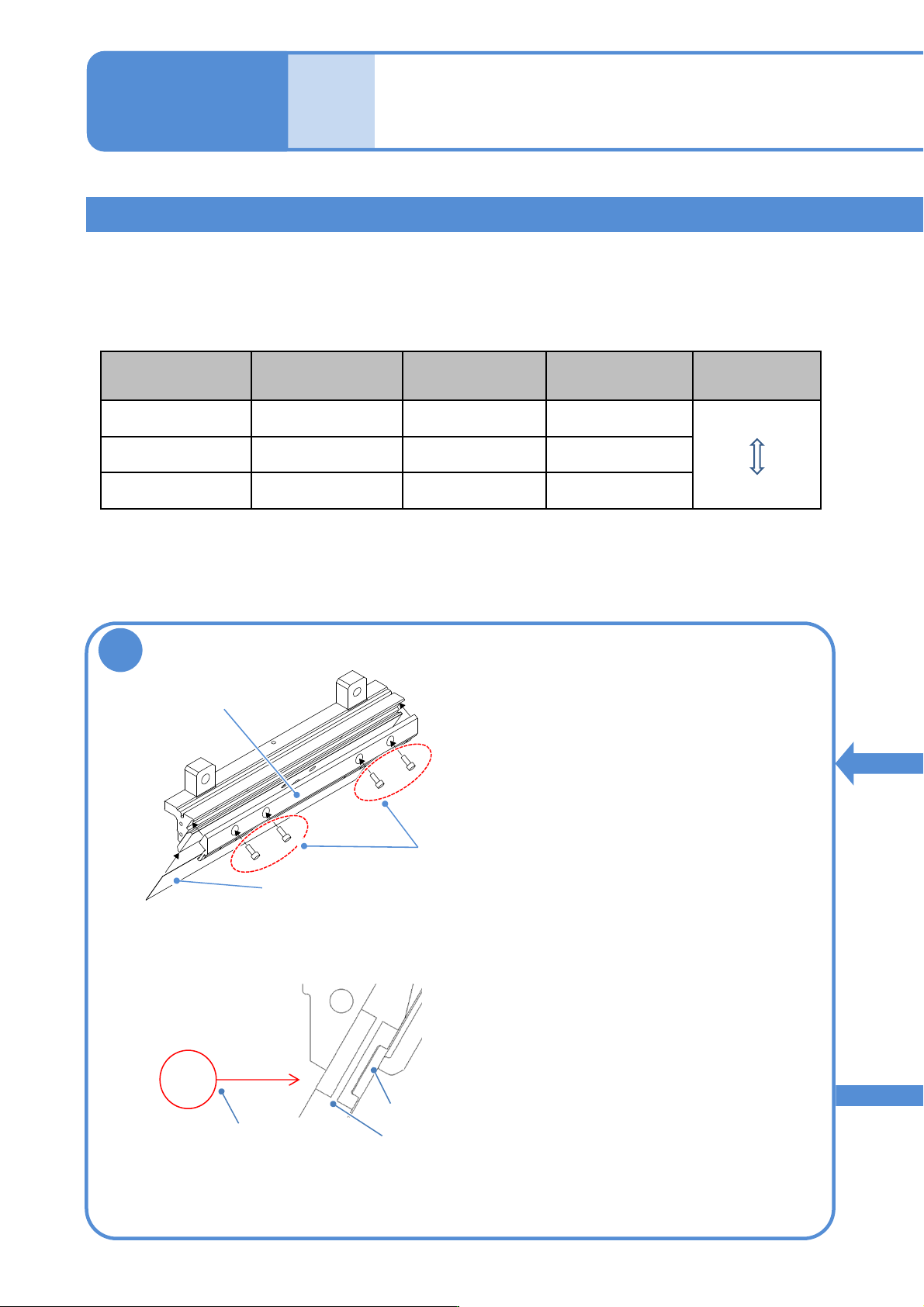

3
用M4螺栓和圆形小垫圈安装金属刮板和刮板压紧板。
金属刮板
M4螺栓、圆形小垫圈
刮板压紧板
a
c
d
b
●按照螺栓a、b、c、d的顺序暂时拧紧后，
再按照相同的顺序正式拧紧。
●拧紧扭矩: 194 cN･m
■尖端弯曲填充刮板时
刮板托板
弯折部
机座托板
●使刀片侧面的弯折部分朝向机座托板侧。
●机座托板请使用尖端弯曲高填充刮板的专用品。
