NPM-GP/L EJP2BC-MB-06OM-00
6-1-3-4

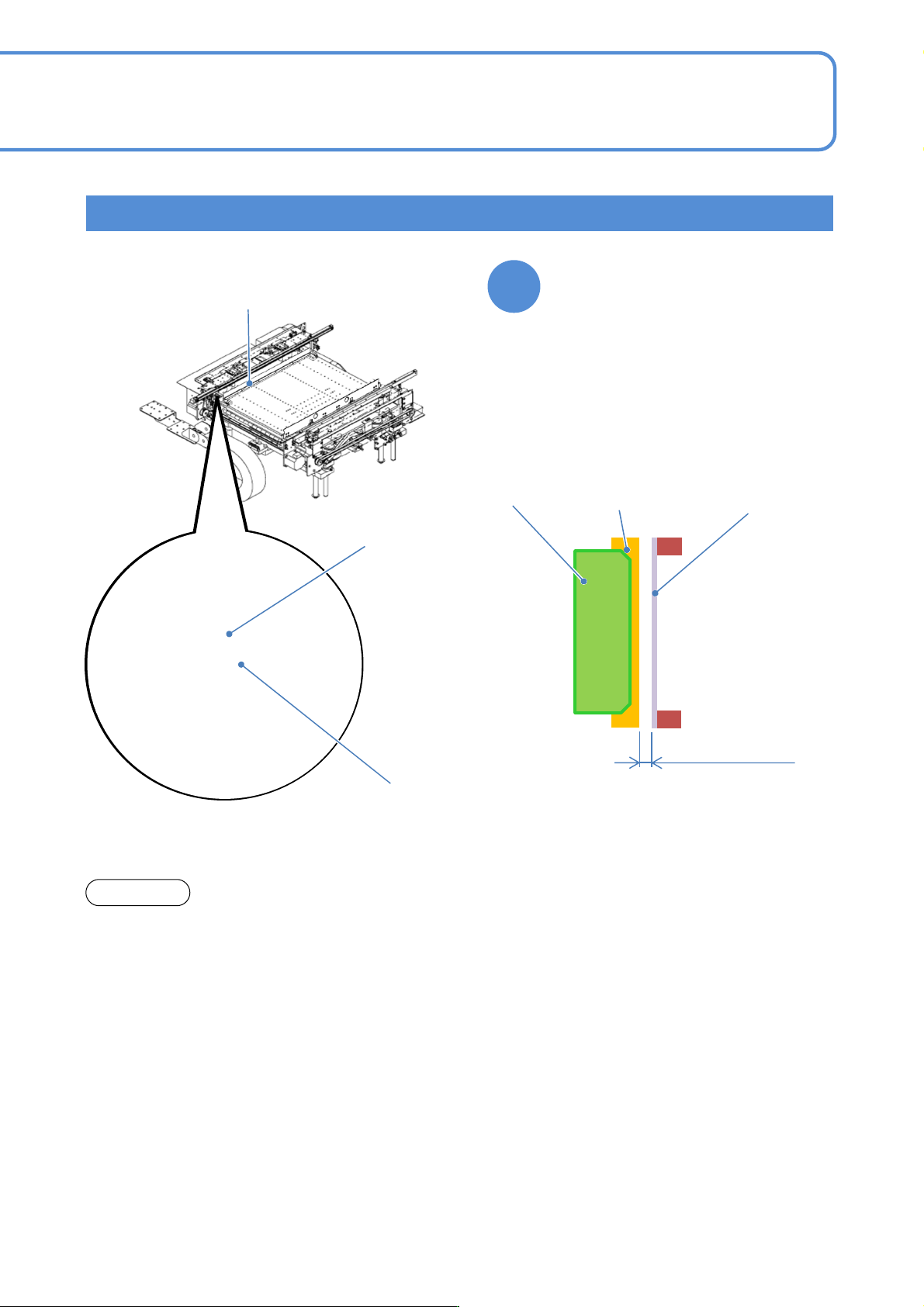

安装基板端面支撑(固定式)
基板端面支撑(固定式)
1
基板端面支撑(固定式)
轨道
基板端面支撑托板
●务必用螺栓紧固基板端面支撑(固定式)
的可动侧，以防发生松动。
●在设置基板端面支撑(固定式)的可动侧
托板时，与轨道之间的缝隙设定在1.7
mm以上。
夹钳
轨道
基板端面支撑(固定式)
缝隙在1.7 mm以上
基板端面支撑的安装示意图
●如果将基板端面支撑托板安装在轨道下面，有可能会发生破损，因此请务必从轨道起保持1.7 mm以上的缝隙。
●不能和支撑销自动更换单元同时使用。
注意
NPM-GP/L EJP2BC-MB-06OM-00
选购件
基板吸着箱 1
安装概要
6-1-4-1
操作篇
6-1-4
●插头用于吸附箱规格2下的、不与管相连接的连接部上。
No.
名称 型式
型
①
连接
M-5HL-6-X93
用于混合吸着的
②
连接
KQ2T06-08A(SMC)
用于混合吸着的
③
连接
KQ2H08-00A(SMC)
用于混合吸着的
KQ2H08-01AS(SMC)
用于以往类型的
④
管
TU0604B(SMC)
用于混合吸着的
⑤
管
TU0805B(SMC)
通用
⑥
插头
KQ2P08(SMC)
通用
上板
安装螺栓
①连接
⑤管(φ8)
④管(φ8)
②连接
③连接
连接
(⑥安装部)
※该图是混合型吸着专用箱。
NPM-GP/L EJP2BC-MB-06OM-00
6-1-4-2
基本规格尺寸 1
鼓风机吸着规格
混合吸着型
(同时用鼓风机、真空泵来吸引)
●是SPG2, SPV, SPV-DC专用设计的箱
子。
●要在其他机种上使用时，请另行商量。
●关于上板的吸着孔
・关于从侧面的吸引(真空泵)，请配置在
基板下面。
・关于从箱子下面的吸引(鼓风机)，请设
置在基板下面、及基板切口、基板外
等处。
基本规格尺寸1(混合吸着型:用鼓风机+真空泵吸引)
(单位: mm)
箱长度
基板宽度
上板
箱
箱宽度(基板宽度-10)
传送基准
接头安装部 上板处M5
