NPM-GP/L EJP2BC-MB-06 OM-00 选购件 焊料自动供给 2 操作篇 6-1-5 6-1-5 -3 设定 A B C 焊料自动供给速度 从高、中 ( 标准 ) 、低中 设定焊料自动供给 的速度。 焊料的初期供给次数 指定焊料定位器的初期投 入的供给次数。 焊料的追加供给次数 指定在生产中添补的次数 。 D 焊料的供给宽度 指定供 给焊料时的宽度 ( 冲程 ) 。 设定值: 50 mm ～刮 刀长度 但是， 当设定值在…
NPM-GP/L EJP2BC-MB-06OM-00

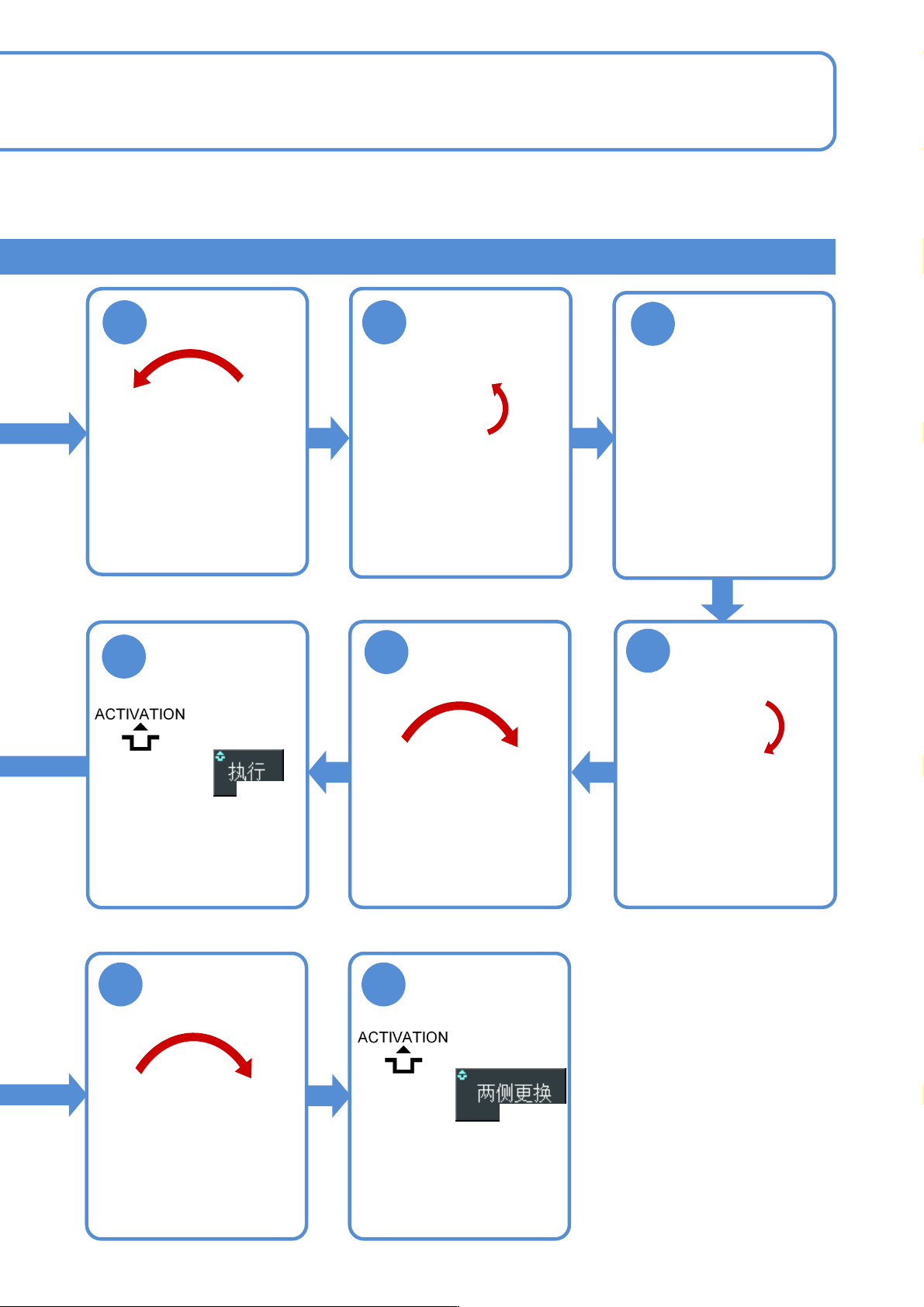

6-1-5-2
54
6
7
8
9
SERVO
ON
OFF
SERVO
回收焊料
15
SERVO
ON
16
NPM-GP/L EJP2BC-MB-06OM-00
选购件
焊料自动供给 2
操作篇
6-1-5
6-1-5-3
设定
A
B
C
焊料自动供给速度
从高、中(标准)、低中设定焊料自动供给
的速度。
焊料的初期供给次数
指定焊料定位器的初期投入的供给次数。
焊料的追加供给次数
指定在生产中添补的次数。
D
焊料的供给宽度
指定供给焊料时的宽度(冲程)。
设定值: 50 mm～刮刀长度
但是，当设定值在420mm以上时，出于
机械冲程的影响，可动范围会受到限制。
* 焊料的初期供给宽度固定为基板长度。
AB
C D
NPM-GP/L EJP2BC-MB-06OM-00
6-1-5-4
初期投入动作
1
+
2
+
●按照数据修正/印刷计数器的「初始供给
次数」中指定的次数动作。
(→P.6-1-5-3)
(进行锡膏的初始投入动作)
3 +
(进行锡膏追加投入的动作)
●在初始投入动作后锡膏量不足时使用该功
能。动作1次。
1
4
+
2 3
4
