NPM-GP/L EJP2BC-MB-06 OM-00 6-1-6 -1 焊料剩余量检测传感器的宽度调整 / 放大器调整 OFF SERVO 1 2 ●准备 已经取下了防止焊料泄 漏托板的刮板 ( → P.6- 1-2) 选购件 操作篇 6-1-6 焊料剩余量检测传感器 1 5 6 SERVO ON
NPM-GP/L EJP2BC-MB-06OM-00
6-1-5-8
NPM-GP/L EJP2BC-MB-06OM-00
6-1-6-1

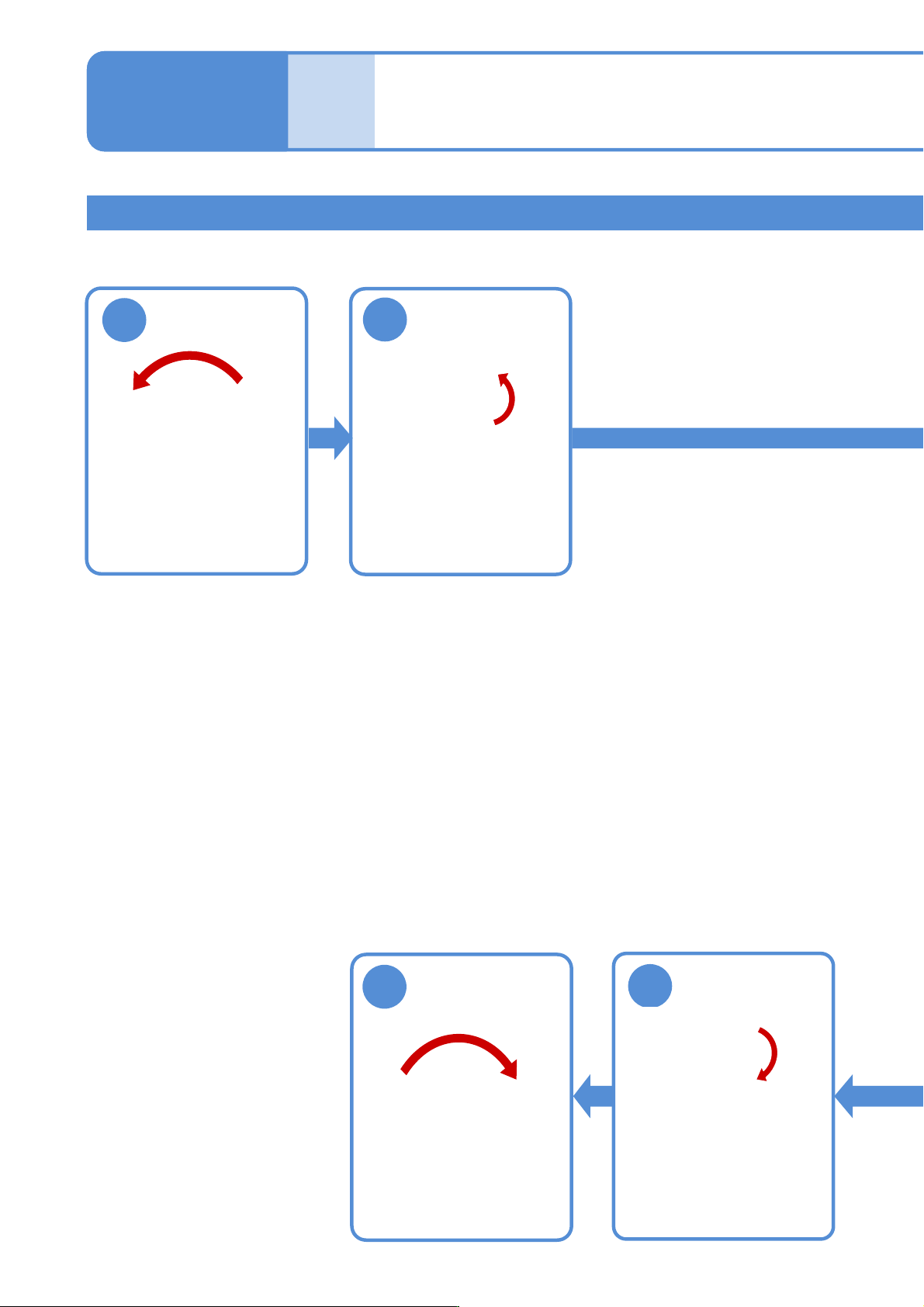

焊料剩余量检测传感器的宽度调整/放大器调整
OFF
SERVO
1
2
●准备已经取下了防止焊料泄漏托板的刮板(→P.6-1-2)
选购件
操作篇
6-1-6
焊料剩余量检测传感器 1
5
6
SERVO
ON
NPM-GP/L EJP2BC-MB-06OM-00
6-1-6-2
4
3
调整传感器的宽度
①拧松螺丝(4 个)
②调整左右传感器托架的宽度
向外侧调整传感器的宽度时，如果将
通用网板支架的宽度调整到736mm以
下，则会产生干涉。请务必调整传感
器的宽度。
注意
①拧松螺丝(4 个)
②调整传感器托架的
宽度
No.57 焊料余量检出感器宽度[mm]
传感器宽度内侧时: 0 [370]
传感器宽度外侧时: 1 [530]
变更传感器侧的设定
●角度可变刮板时
取下前侧的固定部
●当所使用刮板长度最长为 L=370
mm时，将传感器宽度调整为紧靠内
侧的状态。当刮板长度比 L=370
mm长时，将传感器宽度调整到扩展
到外侧整体的状态。
