NPM-GP/L EJP2BC-SF-00CM-01 1-10-2 -2 紧急停止状态 解除状态 A C T I VAT I O N 启动设备的开关和操作按钮 , 请同 时按此按钮。 ( 为了防止发生危险 ) 紧急停止开关紧急停止 设备。 ● 解除时 , 在转按钮的同 时往外拉。 STOP 暂时停止生产 ( 中途停止 ) 。 SERVO 马达的电源设定为 ON 或者 OFF 。 ●开始生产时 , 设定为 ON 。 ●手伸入设备的可动部时…
NPM-GP/L EJP2BC-SF-00CM-01
1-10-2-1
1-10-2
各部位
名称

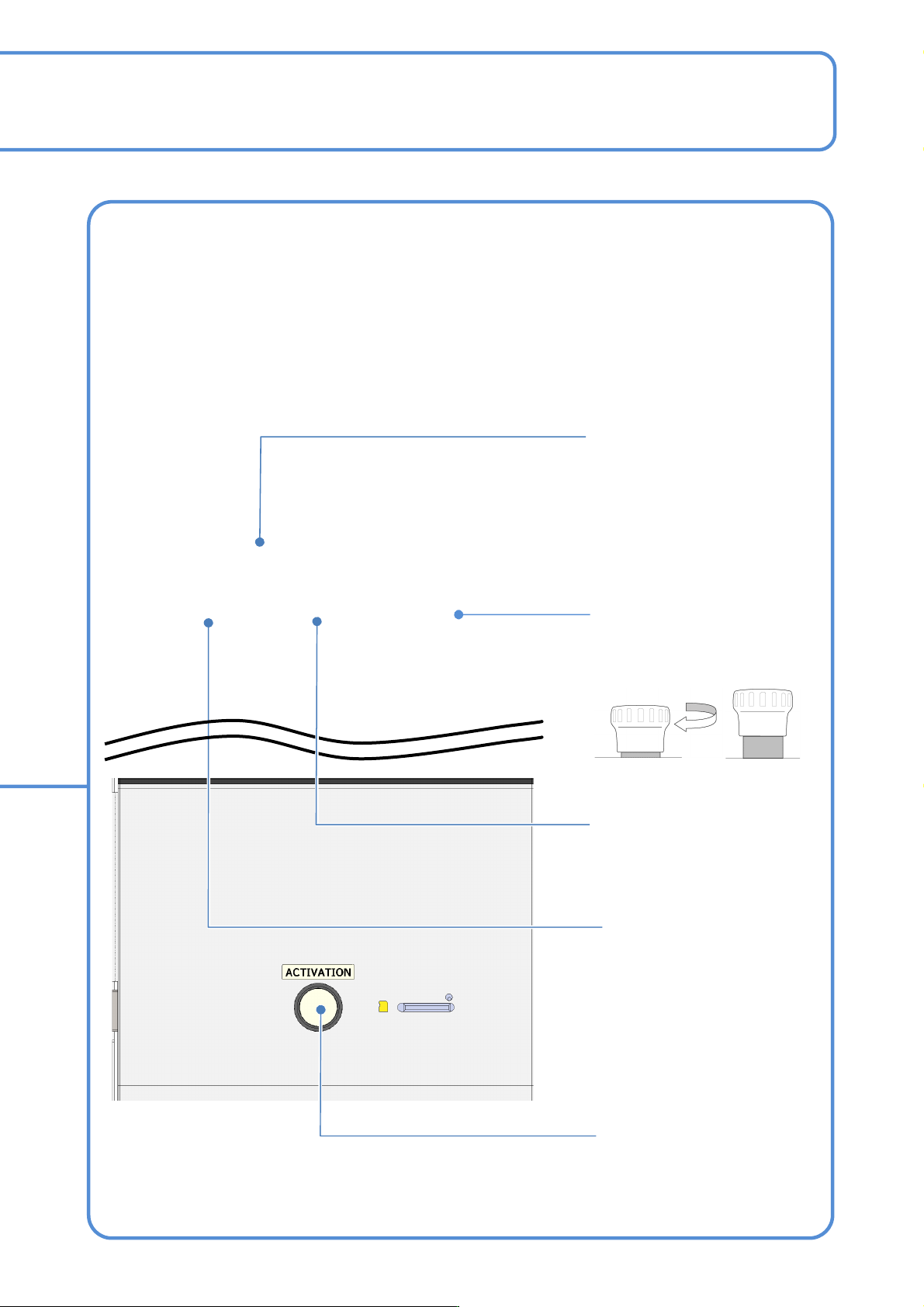

操作开关部
NPM-GP/L EJP2BC-SF-00CM-01
1-10-2-2
紧急停止状态
解除状态
ACTIVATION
启动设备的开关和操作按钮,请同
时按此按钮。
(为了防止发生危险)
紧急停止开关紧急停止
设备。
●
解除时,在转按钮的同时往外拉。
STOP
暂时停止生产(中途停止)。
SERVO
马达的电源设定为ON或者OFF。
●开始生产时,设定为ON。
●手伸入设备的可动部时,
必须设定为OFF。
START
开始生产。
●在处于暂时停止状态时, 重新
开始生产。
NPM-GP/L EJP2BC-SF-00CM-01
各部位
名称
触摸屏 1
对触摸屏的各项目进行内容说明。
操作按钮的种类
1-10-3-1
1-10-3
●显示主菜单。
●开始自动生产。
●变更生产机种。
●显示从自动生产所得
信息。
●作成和编辑生产数据。
●基板识别、网板识别、
印压校正。
●显示调整/设定的子菜单。
●确认日常维修保养检查。
●确认和调整
设备各部位的动作。
●变更和设定
设备的基准值等。
●不依赖生产数据
设定设备的状态。
●隐藏调整/设定的子菜单。
数据名显示区域
各菜单的功能按钮
●显示在各个区域内能够进行操作的功能按钮的
区域
