NPM-GP/L EJP2BC-SF-00CM-01 进行设备各部的 动作确认和调整。 全轴原点复位。 确认网板的清洁动作。 确认自动焊料供给单元的动作。 显示全轴的信息。 工程师 模式 1-10-5 -3 验证印压方法。 对个别印刷动作盒生产动作进行 确认。 对传送带进行调整，在传送带上 搬送基板。 对基板和网板的识别动作进行确 认。另外，对识别装置的维护动 作进行确认。 对传感器等的输入状态和脉冲等 的输出状态进行确认。 对支撑销的…
NPM-GP/L EJP2BC-SF-00CM-01
进行基板识别、网板识别、印压的校正等。

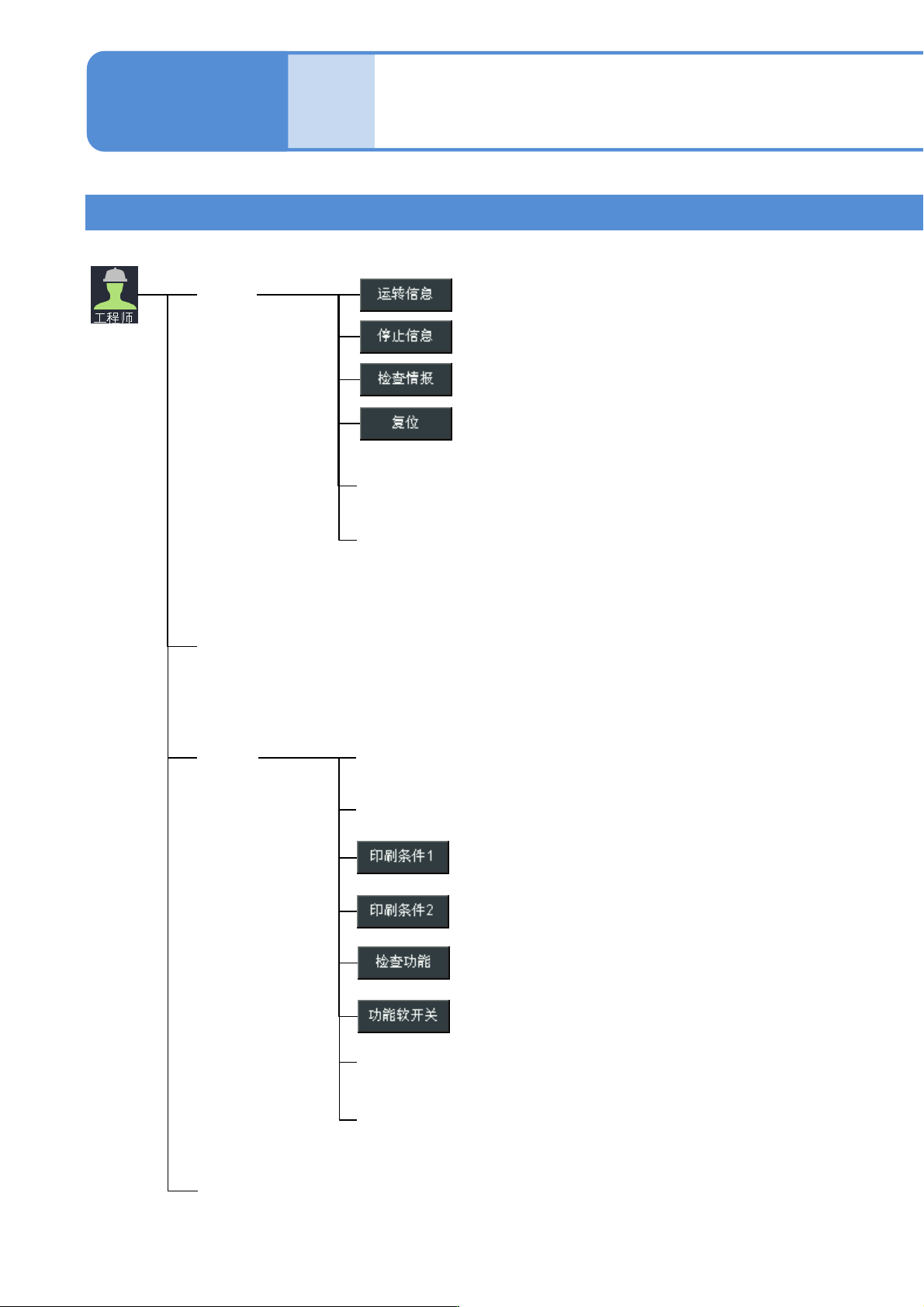

菜单构成2
工程师
模式
工程师模式
1-10-5-2
1-10-5
进行生产数据的编
制以及编缉、示教
等操作。
编辑动作条件。
对基板尺寸、基板识别标记、定
位条件进行编缉。
对网板尺寸、网板识别标记、印
刷位置示教种类进行编缉。
对印刷速度、离版条件、清扫条
件进行编缉。
对印刷位置条件、焊料自动供给
条件进行编缉。
对焊料检查条件、网版检查条件
进行编缉。
对条形码识别位置进行编辑。
对支撑销配置坐标进行编辑。
显示通过自动生产
而得到的信息
显示生产过程中的运转信息。
显示生产过程中的停止信息。
显示清洁、焊料供给的次数。
复原生产信息。
显示以往100次的识别结果。
显示执行了印压精度测量的结果。
确认日常维修保养检查。
NPM-GP/L EJP2BC-SF-00CM-01

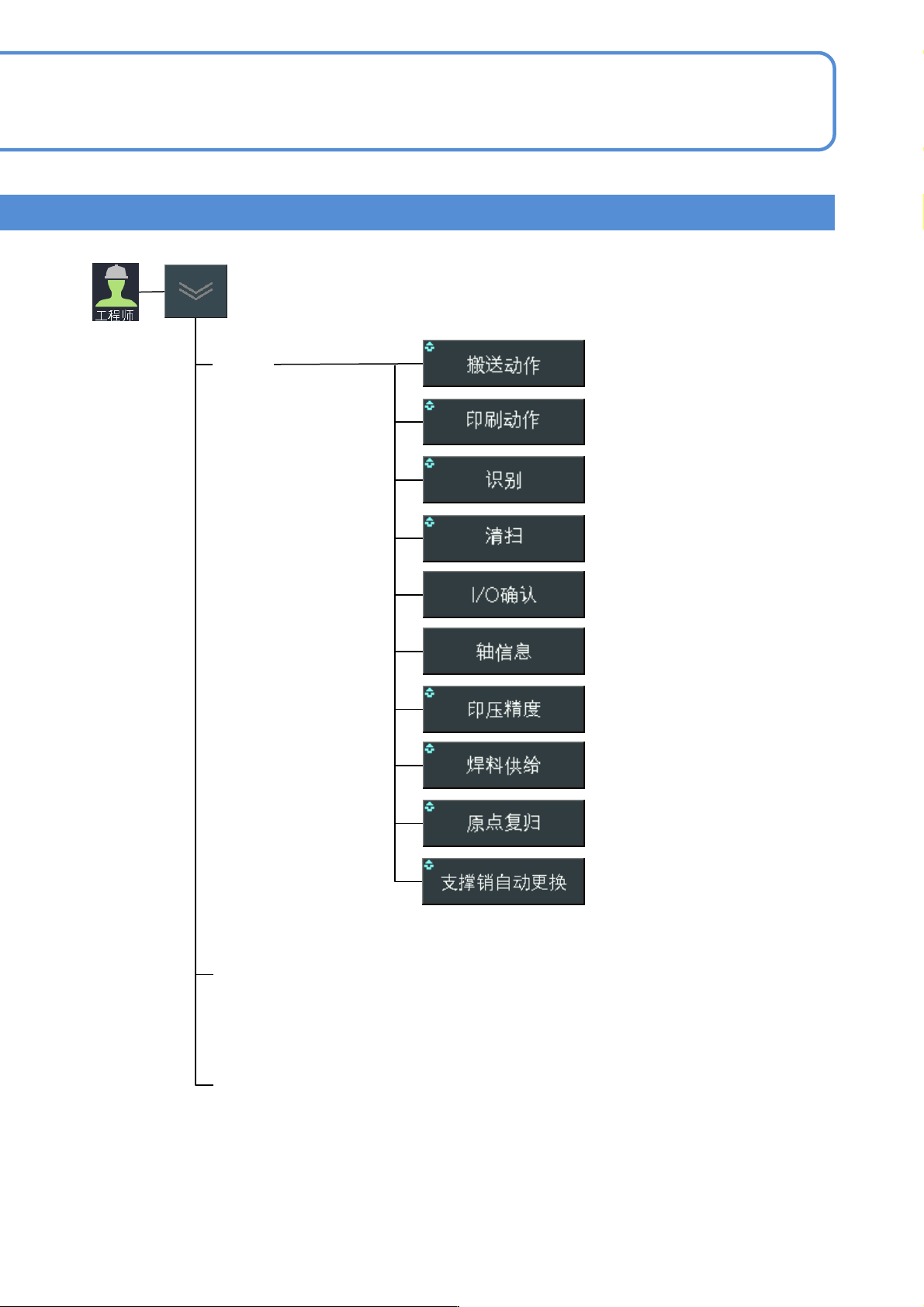

进行设备各部的
动作确认和调整。
全轴原点复位。
确认网板的清洁动作。
确认自动焊料供给单元的动作。
显示全轴的信息。
工程师
模式
1-10-5-3
验证印压方法。
对个别印刷动作盒生产动作进行
确认。
对传送带进行调整，在传送带上
搬送基板。
对基板和网板的识别动作进行确
认。另外，对识别装置的维护动
作进行确认。
对传感器等的输入状态和脉冲等
的输出状态进行确认。
对支撑销的信息进行登录、删除
的操作。
进行不依存于生产数据的设
备状态的设定。
通过维护以及元件更换，执行设备基准值等的变更/设定。
NPM-GP/L EJP2BC-SF-00CM-01

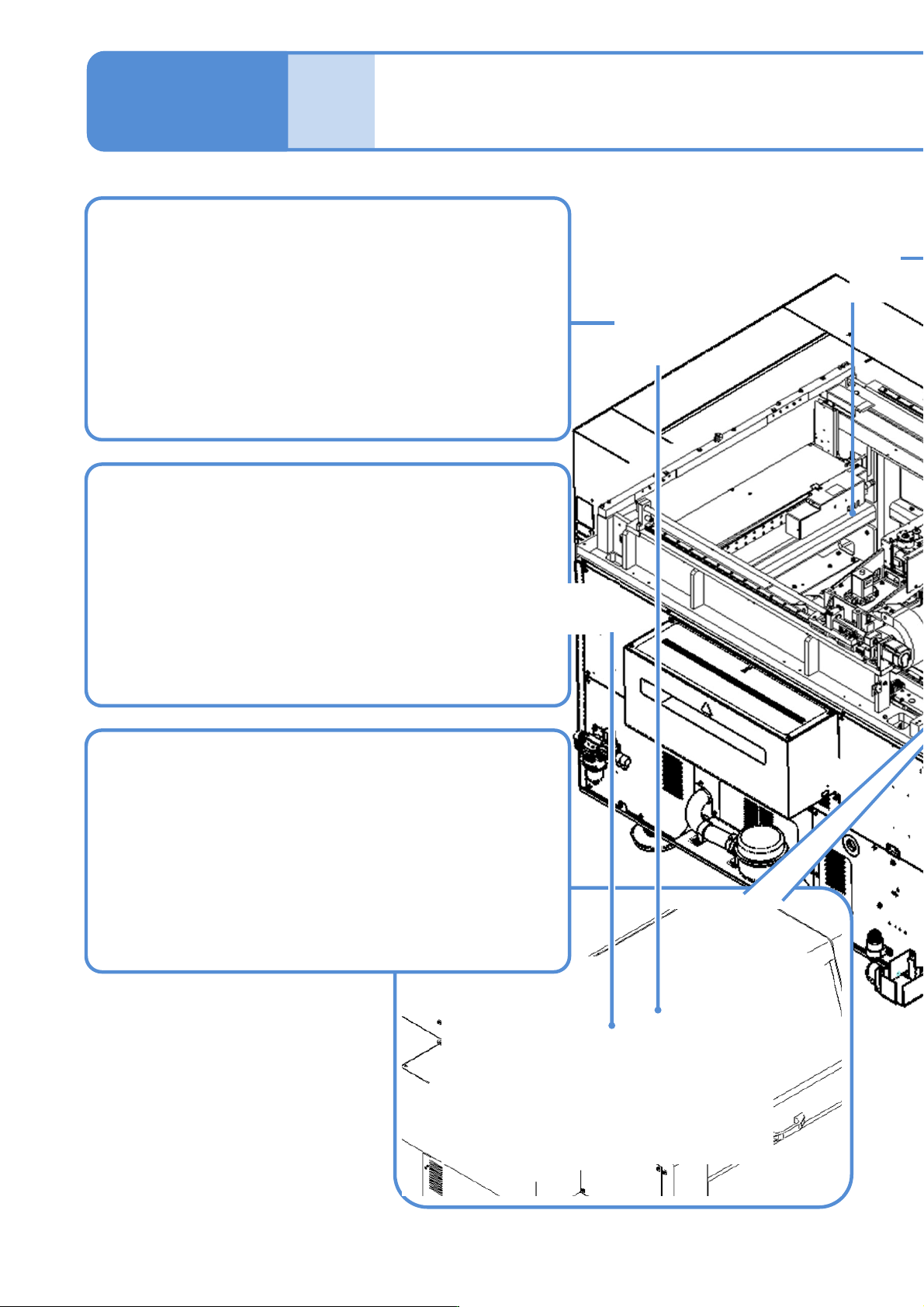

各部位
名称
主要单元
1-10-6-1
1-10-6
基板定位
升降机
控制基板的定位和
印刷位置的脱膜。
XY工作台
传送带
搬入、搬出基板。
移动基板定位升降机。
