NPM-GP/L EJP2BC-MB-02 OM-00 机种 切换 通用网板支架的宽度变更 OFF SERVO 2 1 确认轴的停止后 3 移动支架部分 夹紧开关 在按住夹紧开关的状态下 移动 支架部。 ●需用一支手握住支架移 动。 4 夹紧开关 固定支架部 ●通过刻度确认位置后， 松开 夹紧开关。 5 确认定位销已经确 实插进孔内 2-2-12 -3 定位销 6 按照 ～ 的步骤，对左侧的 支架也进行宽度调 整 3 5 7 网板的设置…
NPM-GP/L EJP2BC-MB-02OM-00
2-2-12-2
3
●在画面上的照相机原始图像上，
确认网板框架的边缘是否与图
像的中心线相吻合。
设置网板
●确认基板模式,以便正确掌
握网板的外侧内侧方向,再
进行设置。
●按网板,直到碰到网板挡块
为止。
网板挡块
网板框
■没有使用通用网板框架(选购件)时
■使用通用网板框架(选购件)时
●将位置调整到网板框架的内侧能够进入到
照相机视野内的位置上后，设置网板。
●当没有网板自动定位(选购件)时
NPM-GP/L EJP2BC-MB-02OM-00

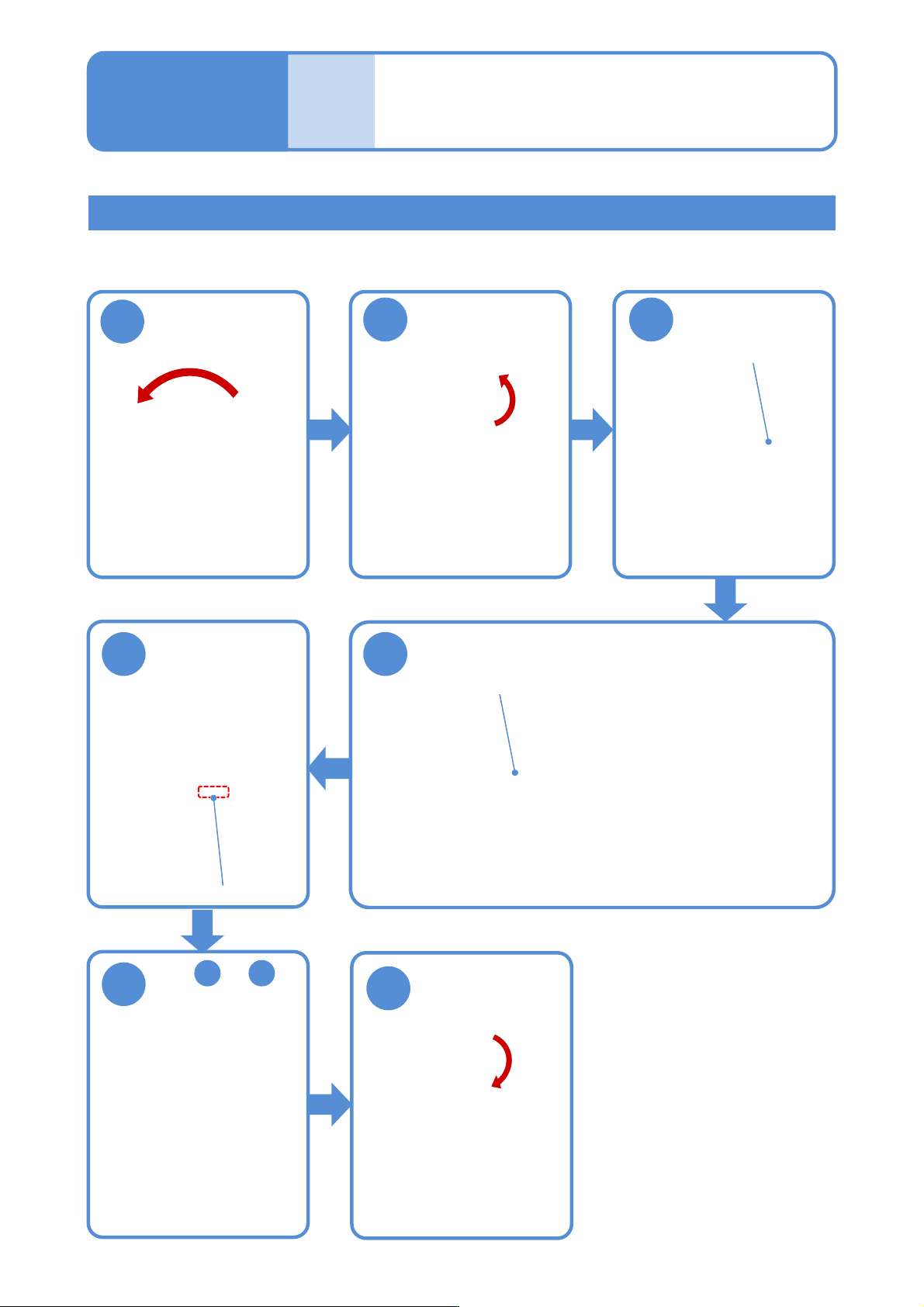

机种
切换
通用网板支架的宽度变更
OFF
SERVO
2
1
确认轴的停止后
3
移动支架部分
夹紧开关
在按住夹紧开关的状态下移动
支架部。
●需用一支手握住支架移动。
4
夹紧开关
固定支架部
●通过刻度确认位置后，松开
夹紧开关。
5
确认定位销已经确
实插进孔内
2-2-12-3
定位销
6
按照 ～
的步骤，对左侧的
支架也进行宽度调
整
3 5
7
网板的设置 2
操作篇
2-2-12
NPM-GP/L EJP2BC-MB-02OM-00
机种
切换
SERVO
ON
OFF
SERVO
确认轴已停止后
焊料的供给
2-2-13
操作篇
2-2-13
1 3
5
4
焊料供给
6
或者
7
●焊料自动供给(选购件)时(→P.6-1-5)
2
按下在 供给了焊
料的一方
3
●确认焊料的剩余量和印刷方
向,在网板开口部外侧50 mm
宽处供给约350 g 。
●在使用角度可变刮刀时，请
将前方或后方中的某一方设
为最大400 g，使高度能够相
应刮刀宽度转为均一的状态
下进行供给。
如果供给超出这个范围，刮
刀有可能会与顶板相接触，
导致焊料被提升的危险。
