- 11 - 6. ACCESSORIES PART & OPTION COMPONENTS 添付品・オプション関係 26 25 27 26 20 22 21 16 20 18 23 19 24 17 15 1 2 14 14 17 4 5 6 7 8 7 8 9 11 10 12 10 11 12 3 13 13 9 41 42 43 31 43 31 33 29 34 32 29 34 32 30 33 35 36 37 3…

100%1 / 20
- 10 -
NOTE( 注記 ) #01....FOR ST ST 用
#02....FOR MTX MTX 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-50420 TOP PLATE (ST) ASSY
トッププレート（ＳＴ）組
2
2 400-49013 TOP PLATE (ST)
トッププレート（ＳＴ）
(1)
3 E1570-726-0A0 TRAY HOLDER ST ASM.
トレイホルダ ＳＴ 組
(1)
4 E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
5 E1571-726-000 TRAY CLAMP
トレイクランプ
(1)
6 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
7 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
8 E1574-726-000 TRAY CLAMP SH 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
9 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
(2)
10 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
11 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(2)
12 NM-9030001-SC NUT
蝶ナット
(2)
13 E1582-726-000 HOLDER SHEET
ホルダシート
(2)
14 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(4)
15
#02
400-50425 TOP PLATE (MTX) ASSY
トッププレート（ＭＴＸ）組
2
16 400-49282 TOP PLATE (MTX)
トッププレート（ＭＴＸ）
(1)
17 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(4)
18 E7709-700-000 TRAY HOLDER
トレーホルダ
(6)
19 E7307-700-000 CLAMP PIN
クランプピン
(6)
20 E7308-700-000 THRUST WASHER
スラストワッシャ
(12)
21 RE-0400000-K0 E-RING 4
Ｅ 形止め輪 ４
(6)
22 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(6)
23 B2626-372-000 SPRING
針数調節つまみばね
(6)
24 E7710-700-000 PIN
トレーロケートピン
(2)
- 11 -

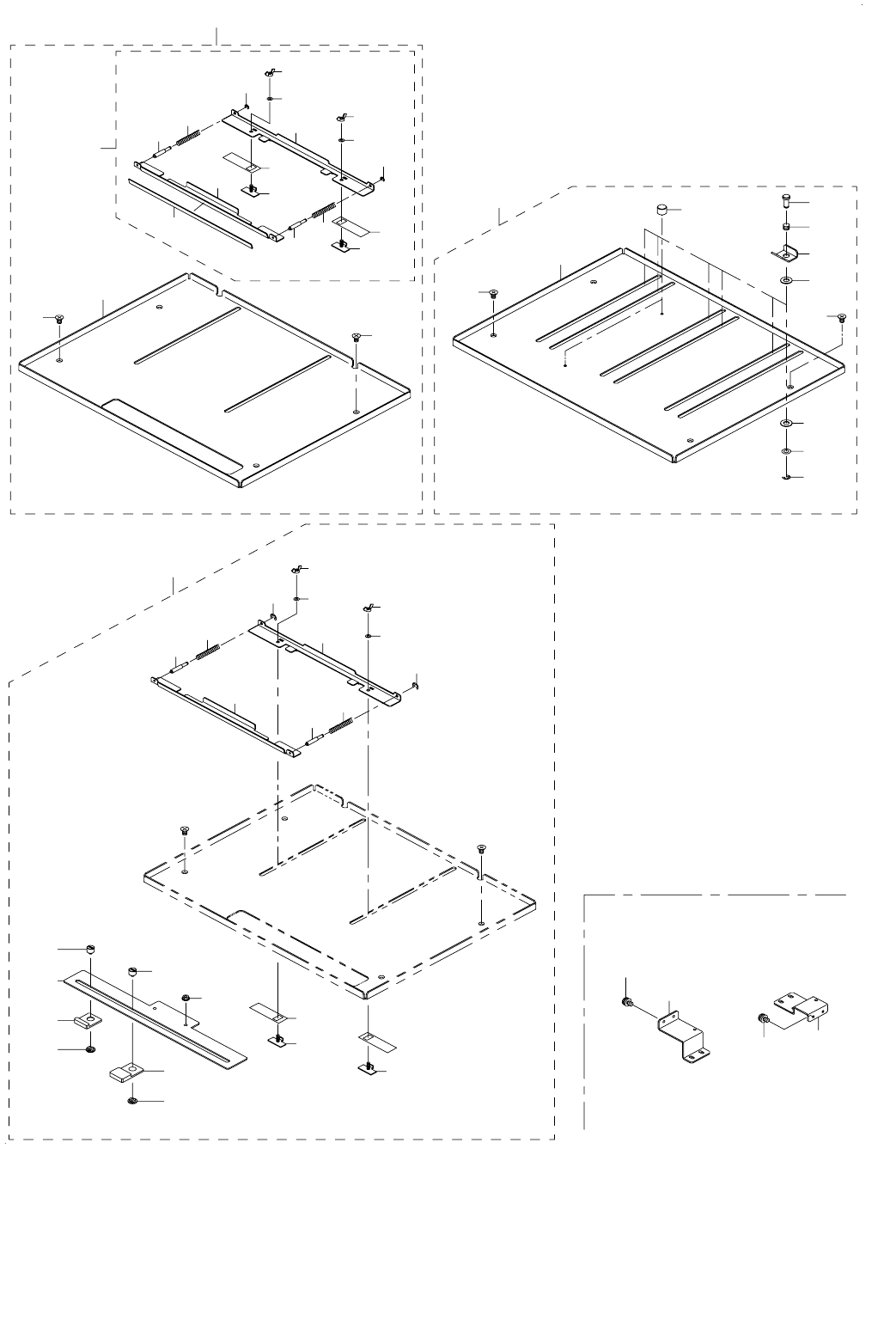

6. ACCESSORIES PART & OPTION COMPONENTS
添付品・オプション関係
26
25
27
26
20
22
21
16
20
18
23
19
24
17
15
1
2
14
14
17
4
5
6
7
8
7
8
9
11
10
12
10
11
12
3
13
13
9
41
42
43
31
43
31
33
29
34
32
29
34
32
30
33
35
36
37
38
38
39
39
40
28
- 12 -
NOTE( 注記 ) #01....FOR ST ST 用
#02....FOR MTX MTX 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-50420 TOP PLATE (ST) ASSY
トッププレート（ＳＴ）組
1
2 400-49013 TOP PLATE (ST)
トッププレート（ＳＴ）
(1)
3 E1570-726-0A0 TRAY HOLDER ST ASM.
トレイホルダ ＳＴ 組
(1)
4 E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
5 E1571-726-000 TRAY CLAMP
トレイクランプ
(1)
6 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
7 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
8 E1574-726-000 TRAY CLAMP SH 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
9 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
(2)
10 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
11 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(2)
12 NM-9030001-SC NUT
蝶ナット
(2)
13 E1582-726-000 HOLDER SHEET
ホルダシート
(2)
14 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(4)
15
#02
400-50425 TOP PLATE (MTX) ASSY
トッププレート（ＭＴＸ）組
1
16 400-49282 TOP PLATE (MTX)
トッププレート（ＭＴＸ）
(1)
17 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ ３ Ｌ ＝５
(4)
18 E7709-700-000 TRAY HOLDER
トレーホルダ
(6)
19 E7307-700-000 CLAMP PIN
クランプピン
(6)
20 E7308-700-000 THRUST WASHER
スラストワッシャ
(12)
21 RE-0400000-K0 E-RING 4
Ｅ 形止め輪 ４
(6)
22 WP-0531001-SC WASHER
平座金みがき丸 Ｍ ５
(6)
23 B2626-372-000 SPRING
針数調節つまみばね
(6)
24 E7710-700-000 PIN
トレーロケートピン
(2)
25 E1707-723-000 FIX BRACKET A
固定金具 Ａ
1
26 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
12
27 E1708-723-000 FIX BRACKET A
固定金具 Ｂ
2
28 400-51151 2INCH TRAY ADAPTER
２インチトレイアダプタ
1
29 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
30 E1582-726-000 HOLDER SHEET
ホルダシート
(2)
31 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
32 NM-9030001-SC NUT
蝶ナット
(2)
33 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
(2)
34 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(2)
35 400-48981 TRAY CLAMP PL
トレイクランプ ＰＬ
(1)
36 400-48982 TRAY CLAMP A
トレイクランプ Ａ
(1)
37 400-48983 TRAY CLAMP B
トレイクランプ Ｂ
(1)
38 400-48984 TRAY CLAMP NUT
トレイクランプナット
(2)
39 400-48985 TRAY CLAMP NOB
トレイクランプノブ
(2)
40 NM-3034000-SF FLANGE NUT M3
フランジナット Ｍ ３
(2)
41 E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
42 400-48980 TRAY CLAMP
トレイクランプ
(1)
43 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
