5.
功能详细说明
5.1
多种
CAD
获取功能
[CAD
编辑器
]
■
CAD
宏定义，
CAD
获取功能
1) 多种CAD获取是对宏定义可能的格式和事项进行。
能够进行宏定义的格式，
• 固定长形式 (图1)
• 可变长形式: CSV形式等 (图2)
• 2文件(通过REF-NO连接)形式 (图3)
另外，有关
CAD
数据格式，请参照「
6.
推荐
CAD
数据格式」。
有关上述以外的格式，请与本公司联络。
固定长 (图 1) 2 文件 (通过 REF 连接) (图 3)
X Y Angle Pitch Ref NO Parts_name (1) 坐标文件
10000 20000 180 c101 CLCC-R1252 X Y Angle Ref NO
15000 20000 90 c102 CLCC-R1253 10000 20000 180 c101
17000 20000 0 c103 CLCC-R1255 15000 20000 90 c102
19000 20000 180 c104 CLCC-R1257 17000 20000 0 c103
19000 20000 180 c104
可变长 (间隔符是逗号的例子) (图 2) (2) 元件名称文件
X,Y,Angle,Ref NO,Parts_name Ref NO Parts_name
10000, 20000, 180, c101, CLCC-R1252 c101 CLCC-R1252
15000, 20000, 90, c102, CLCC-R1253 c102 CLCC-R1253
17000, 20000, 0, c103, CLCC-R1255 c103 CLCC-R1255
19000, 20000, 180, c104, CLCC-R1257 c104 CLCC-R1257
CAD 数据样本
NPM-DGS 2012.0110
- 9 -
2) 也能够获取多拼版的印刷基板。
* 通过CAD已经转换成1张基板数据的情况时，不可形成。
3) 获取CAD数据时，对在元件数据库未登录的元件，不形成生产程序。
未登录元件，在一览表示中确认，需要登录。
4) 对实装元件设备的分配，按每元件名称实施。在处理上获取以重要编号登录元件名称的数据。所以，在执行本
功能前，需要事先在数据库登录各元件信息。另外，基本上在本系统将实装点根据参照编号(电路编号)进行特定。
参照编号(电路编号)，必须设定为相同特定的号码。
5.2
编制元件库
[
元件编辑器
]
■ 元件库编制功能
1) 输入元件形状，能够实时更新元件。通过此功能，能够确认元件形状进行定义。
2) 输入有关元件的供给方法，设备动作的参数。
3) 能够进行多种多样的识别选购件的定义。
元件编辑器画面
元件形状的登录编辑
NPM-DGS 2012.0110
- 10 -
5.3 CAD
数据确认，修改编辑
[PCB
编辑器
]
■ 确认获取的
CAD
数据，修改功能
(PCB
数据编辑
)
1) 通过实际的印刷基板图像进行确认，能够修改实装坐标和角度等。
2) 能够进行元件的极性检查。
3) 能够确认并输入元件数据库中未登录的元件。

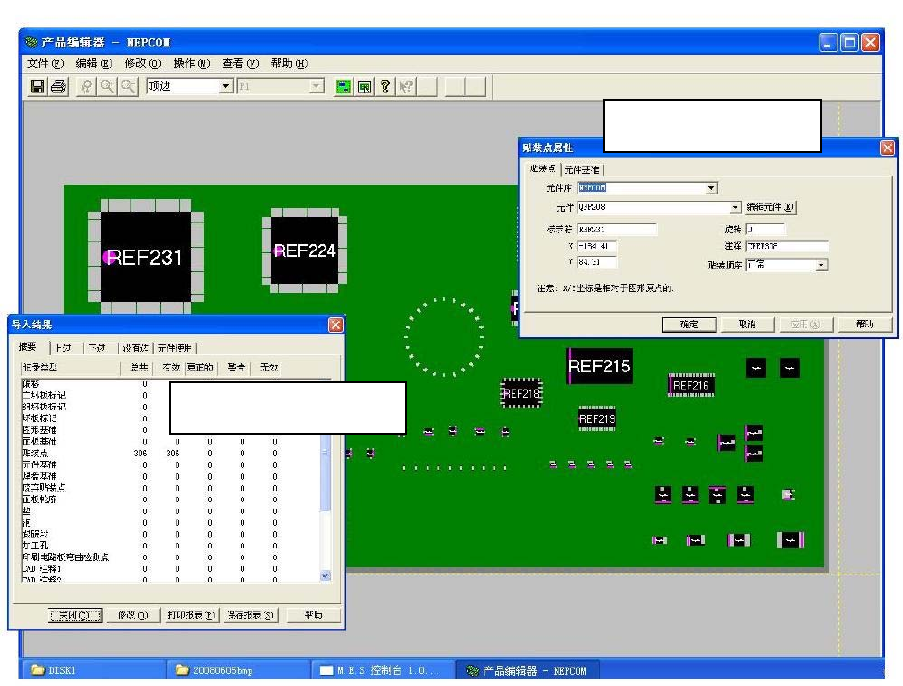

CAD 数据确认，修正画面 (PCB 数据编辑 1)
元件的编辑操作
读取数据的详细内容
