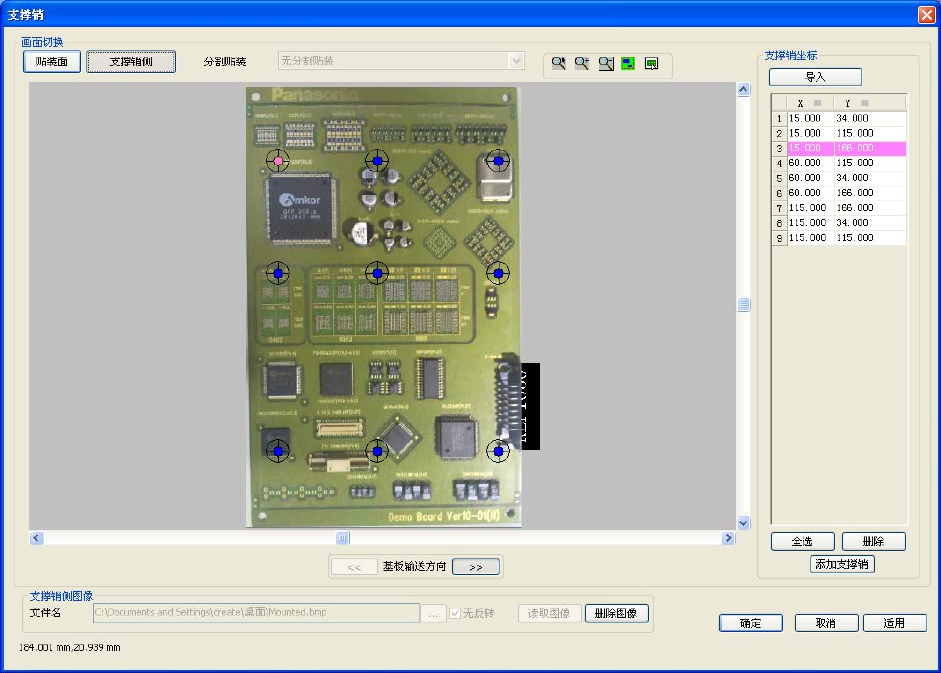

NPM-DGS 2012.0110 - 1 1 - ■ 支撑销配置数据编制功能 ( 支撑销自动更换用 ) 通过读取实装面背面的基板图像，支 撑销自动更换时的销配置位置和元件的干扰状况可以通过图 表进行确认。 支撑销配置数据确认、修改画面 (PCB 数据编辑 2)
NPM-DGS 2012.0110
- 10 -
5.3 CAD
数据确认，修改编辑
[PCB
编辑器
]
■ 确认获取的
CAD
数据，修改功能
(PCB
数据编辑
)
1) 通过实际的印刷基板图像进行确认，能够修改实装坐标和角度等。
2) 能够进行元件的极性检查。
3) 能够确认并输入元件数据库中未登录的元件。
CAD 数据确认，修正画面 (PCB 数据编辑 1)
元件的编辑操作
读取数据的详细内容
NPM-DGS 2012.0110
- 11 -
■ 支撑销配置数据编制功能
(
支撑销自动更换用
)
通过读取实装面背面的基板图像，支撑销自动更换时的销配置位置和元件的干扰状况可以通过图表进行确认。
支撑销配置数据确认、修改画面
(PCB
数据编辑
2)
NPM-DGS 2012.0110
- 12 -
5.4
机种分配
[
数据编制编辑器
]
数据编制画面
■ 元件分配功能
1) 综合判断元件尺寸，设备的规格以及设备的选购件有无
※1
，考虑生产线内
※2
的速度平衡自动分配元件。
・能够实装的元件有偏移时(QFP较多的基板)，不同贴装头之间也有不可均等获取速度平衡的情况。
2) 设定分配条件，能够将与其一致的元件分配到特定的设备，基台。
3) 元件分配后，通过操作员的手动操作能够变更分配状态。
・根据设备规格不同，不可实装的元件不可分配于此设备。
※1 需要事先登录每台设备的各固有规格，选购件的有无。
※2 包括 CM/DT 生产线。
■
MJS: Mix Job Setter (
共通排列形成功能
)
1) 以连续生产基板品种为对象，能够决定将搭载料架作业控制为最小限的共通料架排列。
能够事先指定编带料架上的元件排列。
2) 可以编制考虑到离线作业准备的共通料架排列。
