- 14 -
5.6
模拟生产
[
数据编制编辑器
]
■ 实装模拟功能
在画面上，极性检查，速度模拟生产等，可以事先进行确认评价。
1) 生产线中的设备实装时间，以各设备，基台为单位计算。
2) 编制各实装机的实装点数表。
・
随生产基板不同，模拟精度有时会发生±10 %左右的误差。
・
不考虑各设备的吸着率、运转率。
模拟生产画面
NPM-DGS 2012.0110
- 15 -
5.7
数据编辑
[PPD/LWS
编辑器
]
■ 生产数据编辑功能
通过 PC 画面可以简单操作，PPD 编辑器可以编辑实绩生产数据，LWS 编辑器可以编辑现场的生产数据。
1) 可以通过 GUI 确认元件形状，同时也可以进行编辑。
2) 编辑元件排列和检查条件，将实装顺序和检查头运转实现最佳化。
元件形状的编辑画面
3) 在观察基板图像的同时可以在图表编辑检查条件。
检查条件的编辑画面
NPM-DGS 2012.0110
- 16 -
4) 可以制作并编辑印刷机(SPD, SP70)的数据。

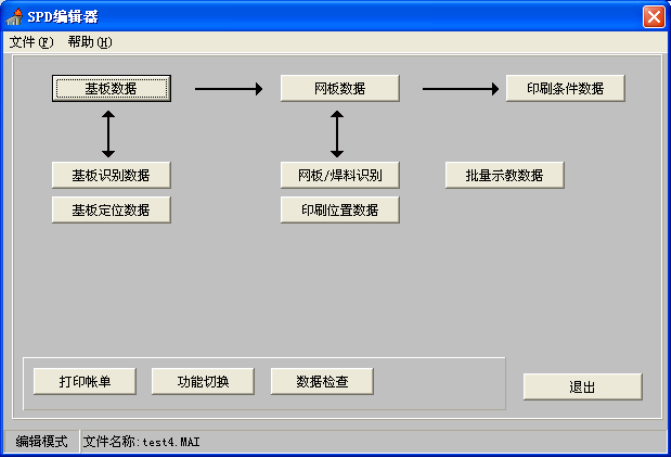

印刷机数据的编辑画面
