NPM-DGS 2012.0110
- 21 -
6.3
推荐
CAD
数据格式规格
■ 推荐格式
(
例
1)
以下表示的推荐例子是考虑到客户的文件管理运用，1 个品种的基板由2 个文件构成。
[布局信息文件规格]
1) 基板信息部
・
记述有关基板的所有信息(基板尺寸，基板标记等)
・
以设计原点为基准的坐标系
2) 实装/标记位置信息部
・
图形内有关信息的记述(各实装点等)
・
以图形原点为基准的坐标系
[元件名称信息文件规格]
・
从目的地数据和数据运用管理上的构成，设计的CAD数据内如果没有元件名称，将电路编号作为主要代码
设定实装标记位置。
NPM-DGS 2012.0110
- 22 -
布局信息规格
【文件名称】
扩张子: CAD

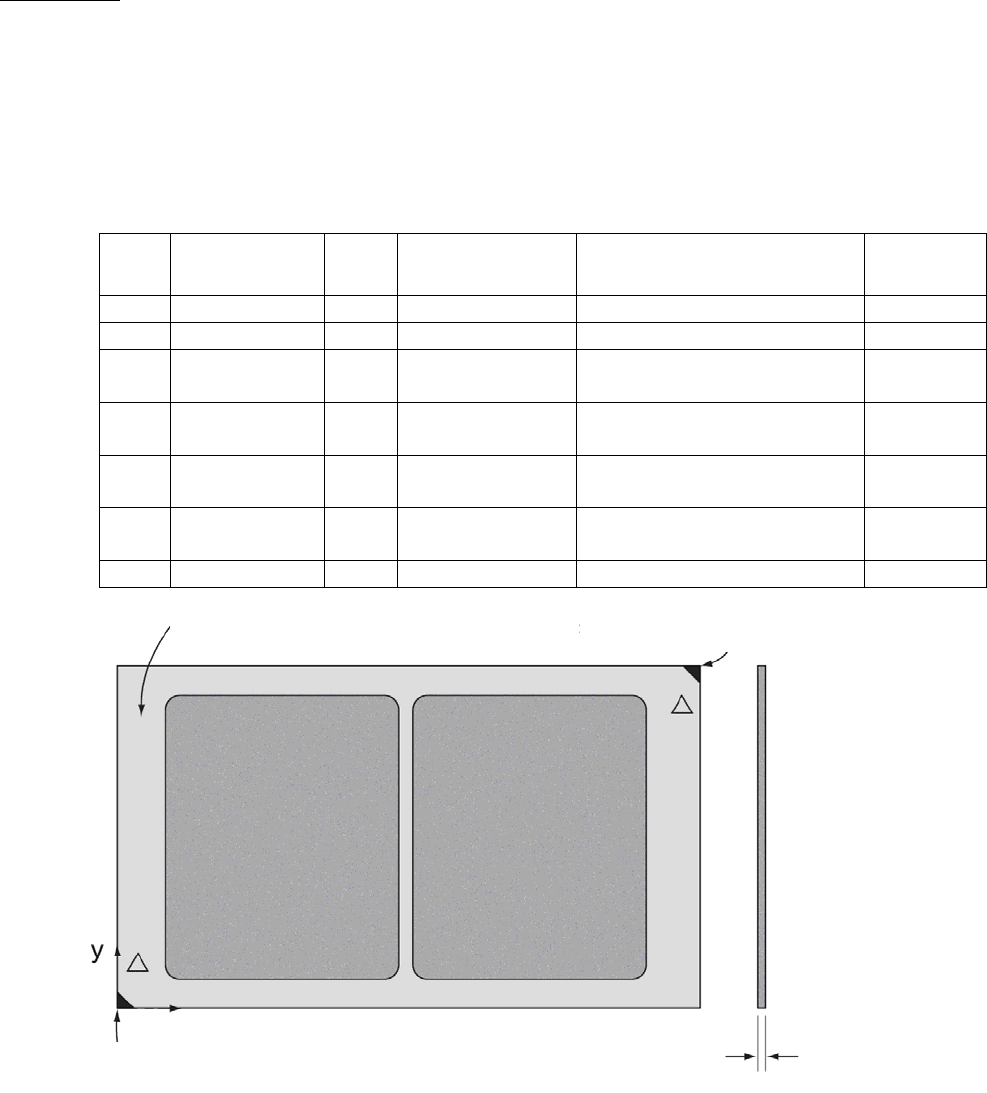

1) 基板信息部
【概要】
在此，显示基板信息的详细规格。
【记录格式】
第1记录和第2记录以后，字符构成不同。
(第1记录): 只限第1记录
顺序 项目名称
型号
定义
有效数位范围
最小～最大
定义内容 标准规格
1
记录 ID
C8
—
基板尺寸的表示 ID
—
2
所有基板名称
C20
—
本印刷基板名称
—
3
基板左下角
X 坐标
N8
-999.999 mm
～+999.999 mm
在基板坐标系
基板外形的最左端 X 坐标位置
单位: mm
4
基板左下角
Y 坐标
N8
-999.999 mm
～+999.999 mm
在基板坐标系
基板外形的最左端 Y 坐标位置
单位: mm
5
基板右上角
X 坐标
N8
-999.999 mm
～+999.999 mm
在基板坐标系
基板外形的最右端 X 坐标位置
单位: mm
6
基板右上角
Y 坐标
N8
-999.999 mm
～+999.999 mm
在基板坐标系
基板外形的最右端 Y 坐标位置
单位: mm
7
基板厚度
N8
0 ～ +999.999 mm
基板外形的厚度 单位: mm
印刷基板 基板右上角 X,Y 坐标
基板左下角 X,Y 坐标
基板厚度
NPM-DGS 2012.0110
- 23 -
(第2记录以后): 存在复数记录
顺序 项目名称
型号
定义
有效数位范围
最小～最大
定义内容 标准规格
1
记录 ID
C8
—
识别图形，基板标记，
各记录的 ID
—
2
名称
C20
—
有关判定代码，
图形: 图形名称
基板标记: 基板标记名称
(基板标记名称限于 C8 以内的英数字)
—
3
X 坐标
N8
-999.999 mm ～
+999.999 mm
在基板坐标系的图形
或者标记的 X 坐标
单位: mm
4
Y 坐标
N8
-999.999 mm ～
+999.999 mm
在基板坐标系的图形
或者标记的 Y 坐标
单位: mm
5
角度
N8
0 ° ～ 360 °
在基板坐标系的图形角度
标记时为 0
(以反时针为正方向)
单位: °
6
面透视
C1
正
(A): F
或者
T
反
(B): R
或者
B
该记录的内容所属基板
通过面透视的任意代码
—
7
标记判定代码
N2
参照右侧
该记录的内容种类表示
1: 基板标记
5: 图形标记
—
• 顺序: 数值是指以标准规格的记录的构成顺序。
• 型号，定义: C: 文字型，N: 数字型，数字: 最大字符 (byte)。
• 名称: 能够使用的文字，英数字，“+”，“-”，“.”。
1. 图形名称，基板标记名称，都必须输入在基板的正面和反面。
2. 在正面/反面同时输入1个文件时，按每个面输入以上数据。
