NPM-DGS 2012.0110
- 27 -
第 2 位 (图形位置信息 *注意参照･基板标记位置信息) 以后
顺序 项目名称
型号
定义
定义内容 单位 备注
1
记录 ID
C8
图形信息识别 ID
—
2
图形名称(*参照)
/基板标记名称
C20
图形: 图形名称
基板标记: 基板识别标记名称
标记名称限于
C8 以内
3 C8
基板信息时无需
输入
4 C20
基板信息时无需
输入
5
X 坐标
N8
从基板信息原点到图形原点/基板
标记的 X 坐标位置
mm
6
Y 坐标
N8
从基板信息原点到图形原点/基板
标记的 Y 坐标位置
mm
7
角度
N4
基板信息坐标系的各图形/基板标
记角度(以逆时针旋转为正方向)
标记角度为 0 °
8
面透视
C1
基板的面透视
F/R
9
判定代码
N2
基板标记: 0
图形位置: 3
10 N1
基板信息时无需
输入
11 N8
基板信息时无需
输入
NPM-DGS 2012.0110
- 28 -

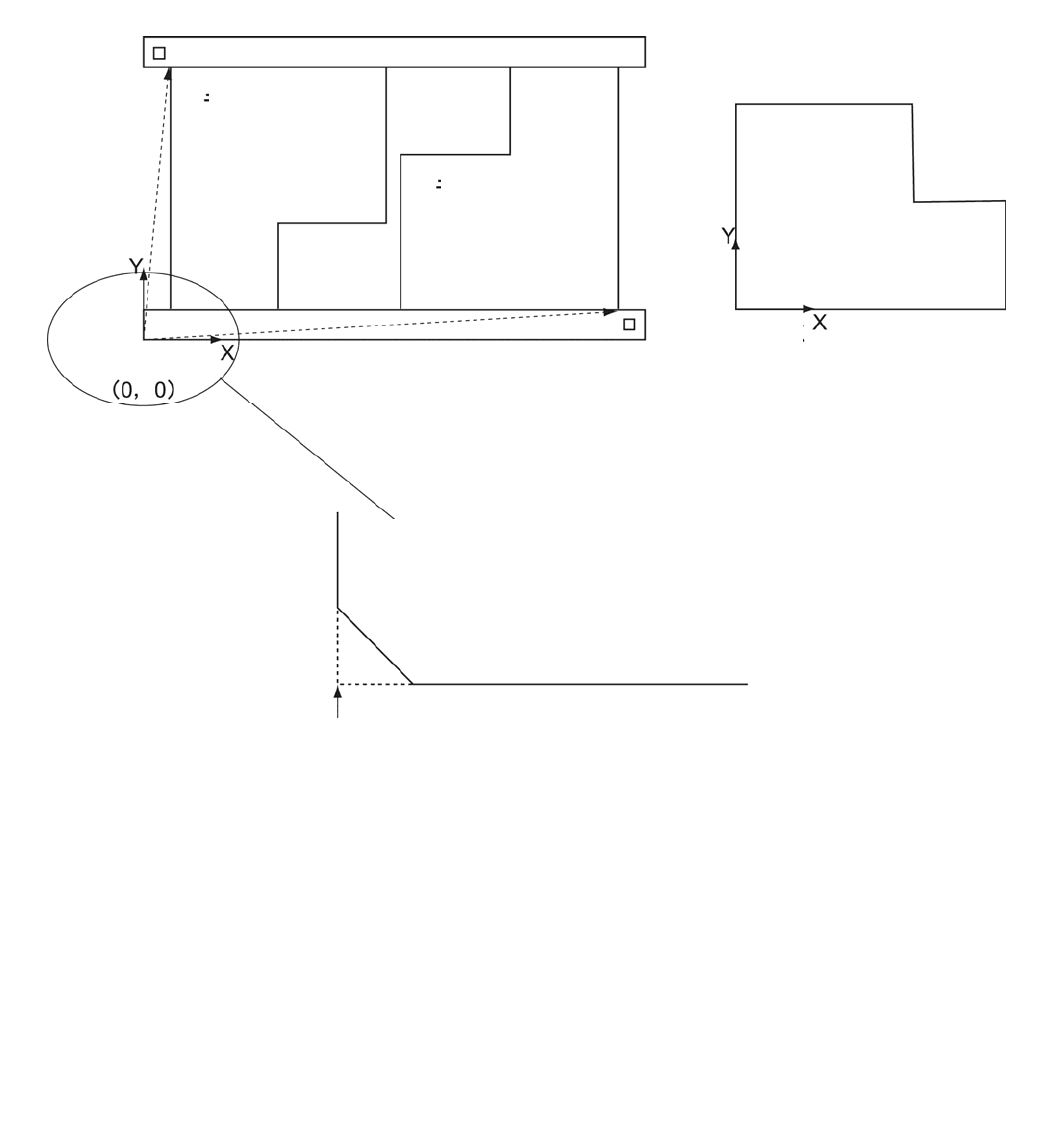

(注意)
※图形名称: 同一图形重复多面的基板时，图形名称相同。
※有关图形位置信息:
• 图形位置信息，从基板信息原点 (设计原点) ，到实装信息原点 (图形原点) 的位置坐标。(参照图1)
• 图形角度，是对基板信息坐标系 (设计坐标系) 的图形角度。(参照图2)
※有关没有定义的信息，输入空格“ ”。
※基板边缘有缺口时的基板信息原点: 外形尺寸如下图点线的交点。(参照图3)
※基板标记名称定义别纸参照
基板边缘面
基板信息原点
(0, 0)
图
3
扩大图(缺口基板)
图形原点
(270 °)
图形原点
(90 °)
图形原点
(0 °)
实装信息原点
(0, 0)
图形原点
图
1
图
2
基板信息原点
NPM-DGS 2012.0110
- 29 -

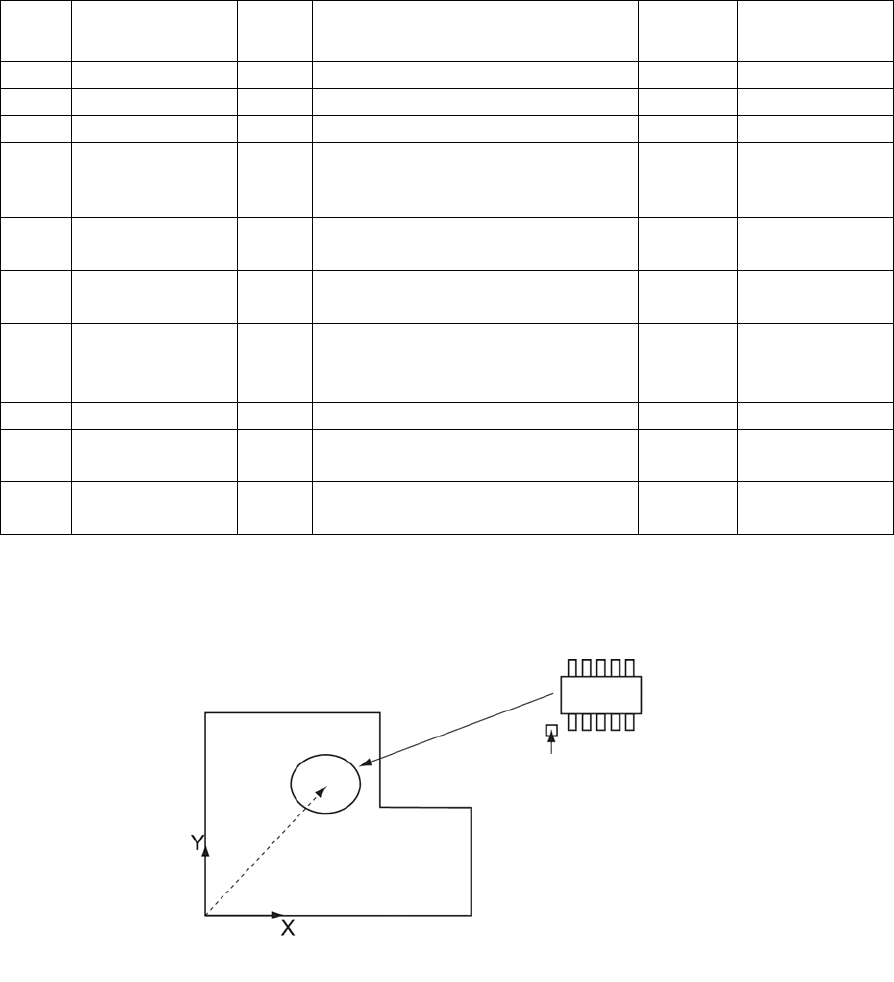

2) 实装/标记位置信息部
• 原则上，与基板信息的第2行以后的相同格式输入。多拼版基板时，只输入1图形的实装信息。
基板信息规格
顺序 项目名称
型号
定义
定义内容 单位 备注
1
记录 ID
C8
任意的英数字
2
图形名称
C20
图形名称
3
电路编号
C8
Silk 文字*1
4
元件名称/
实装点识别标记
名称
C20
元件名称/ 实装点识别标记名称
(标记名称限于 C8 以内)
5
X 坐标
N8
从实装信息原点到元件原点/
实装点识别标记的 X 坐标位置
mm
单位: mm
6
Y 坐标
N8
从实装信息原点到元件原点/
实装点识别标记的 Y 坐标位置
mm
单位: mm
7
角度
N4
实装信息坐标系
元件/实装点识别标记角度
(以逆时针旋转为正方向)
标记角度为 0 °
8
面透视
C1
基板的面透视
F/R
9
判定代码
N2
元件实装位置: 1
元件实装点识别标记: 2
10
对应电路编号
C8
实装点识别标记时，显示对应其标
记的元件电路编号。
数据定义 C: 文字型 (字符从左开始)
N: 数值型 (字符从右开始) 能够使用的文字: 数字，“+”“-”“.”
※在实装点识别标记没有电路编号 (Silk文字) 时输入空格“ ”
※元件标记名称定义参照别纸
实装点识别标记
图形原点
(0 °)
实装信息原点
(0, 0)
