KJJ_YS100_PL - 第17页

2 4 X-axis -Sub Assy Moving-axis KJJ-090615 30 37 36 4 28 5 6 30 1 1 9 10 10 9 16 34 34 23 19 2 2 38 24 24 24 12 33 23 34 34 32 20 8 1 18 26 31 35 17 25 16 15 7 29 32 22 3 14 13 27 33 32 21 17 35 31 39 40 38 No. Part No.…

100%1 / 57

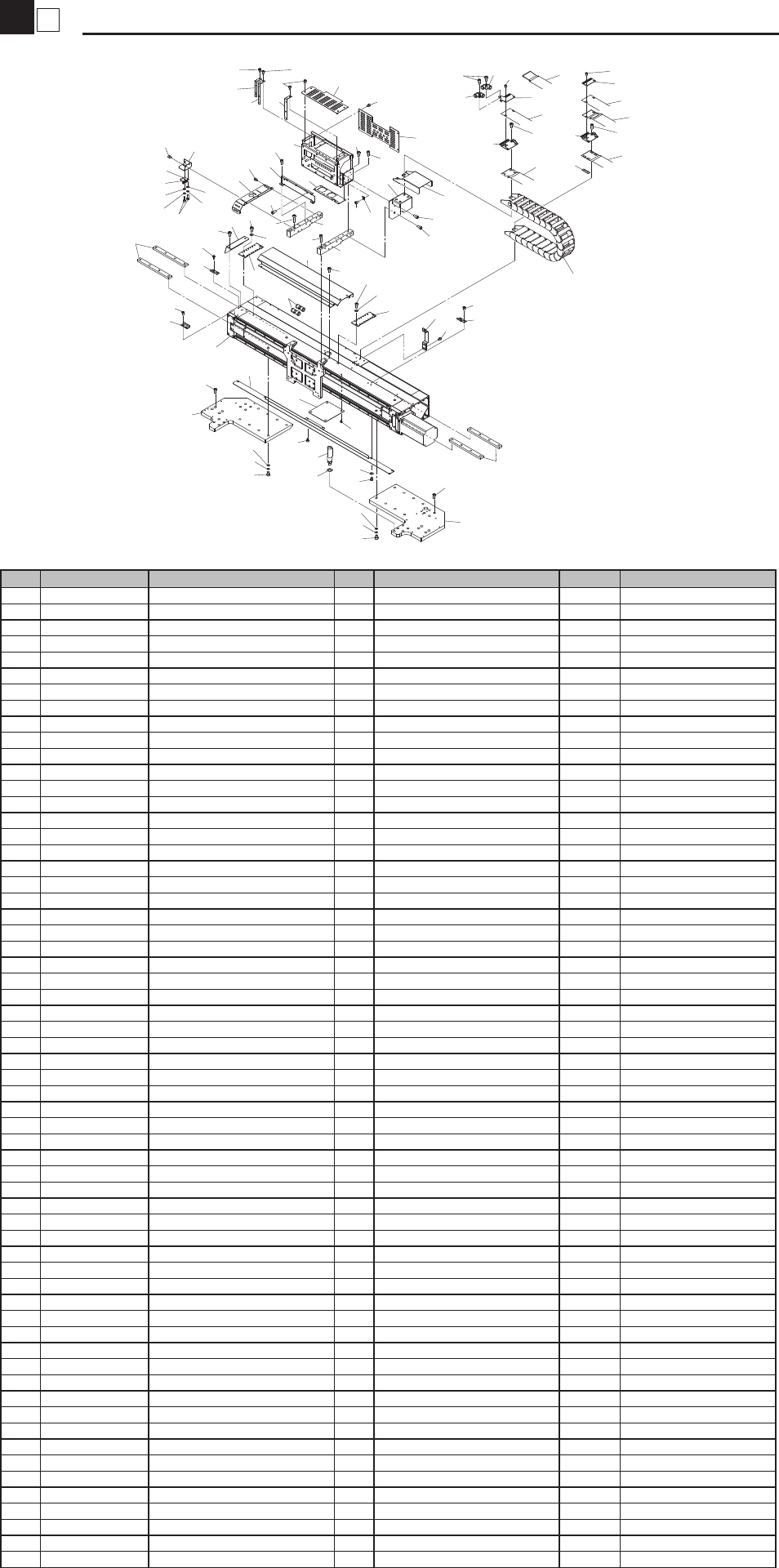

1
4
X-axis
Moving-axis
KJJ-090615
14
44
43
15
58
31
24
13
13
12
61
60
52
57
36
53
44
43
51
49
49
3
18
17
1
2
16
52
52
54
32
32
41
30
30
29
29
27
50
50
28
23
19
21
22
26
20
41
52
53
52
55
52
8
4
52
56
9
7
5
10
35
53
45
25
52
6
6
11
53
58
40
40
28
39
42
47
53
53
45
25
49
18
39
2
3
42
47
33
48
46
59
38
34
37
59
No. Part No. Part Name Q'ty Remarks Compati. Revision No.-date
1 KHW-M0201-00 X AXIS SUB ASSY 1
2 KHW-M2213-S1 PLATE X AXIS SET 1
3 KV7-M2231-00 SPACER R, NUT 4
4 KJJ-M2236-00 STAY, DUCT 1
5 KJJ-M223A-00 FRAME, HEAD SERVO 1
6 KJJ-M223B-00 STAY, HNS. 2
7 KJJ-M223C-00 STAY, HNS. 1
8 KJJ-M223D-00 STAY, HNS. 1
9 KJJ-M223E-00 COVER, TOP 1
10 KHW-M223F-00 STAY, L HNS. 1
11 KJJ-M223G-00 STAY, HNS. 1
12 KJJ-M223H-00 PLATE, FAN 1
13 KJJ-M2239-00 BRACKET 2
14 KJJ-M652W-01 SENSOR, XORG 1
15 KJJ-M652X-00 SENSOR, XOT 1
16 KHW-M2291-00 BRACKET, SENSOR 1
17 KHW-M2282-00 DOG, ORIGIN 1
18 KHW-M2283-00 DOG, 2ND LIMIT 2
19 KHN-M221A-A0 COVER. DUCT ASSY. 1
20 KJJ-M2266-00 PLATE, NUT 1
21 KJJ-M2267-A0 CABLE, DUCT 1
22 KJJ-M2268-00 BRACKET 1, TAPE 1
23 KJJ-M2269-00 BRACKET 2, TAPE 1
24 KHW-M226A-00 COVER, CABLE 1
25 KV7-M226B-00 PLATE 2
26 KJJ-M226C-00 PLATE, SPACER 1
27 KJJ-M226D-00 PLATE, NUT 1
28 KJJ-M220A-00 TAPE, X DUCT 1
29 KJJ-M220B-00 TAPE 2, X DUCT 1
30 KJJ-M220C-00 TAPE 3, X DUCT 1
31 $US10 JOINT 2
32 $UL10 JOINT 2
33 KGS-M2256-00 GRIP 1
34 KHW-M22C5-00 COVER UNDER, X AXIS 1
35 KHW-M26F5-00 BRKT., HARNESS 1
36 KGS-M2252-00 STOPPER 1
37 KHW-M22C6-00 COVER, X FRAME UNDER 1
38 91317-05008 BOLT HEX. SOCKET HEAD 4
39 90990-01J006 BOLT HEX. SOCKET HEAD 16
40 90990-01J030 BOLT HEX. SOCKET HEAD 16
41 90990-01J032 BOLT HEX. SOCKET HEAD 8
42 90990-38J001 WASHER, SPRING 16
43 92903-03100 WASHER, SPRING 4
44 92902-03600 WASHER, PLAIN 4
45 92902-04200 WASHER, PLAIN 4
46 92907-04200 WASHER, PLAIN 4
47 92907-08600 WASHER, PLAIN 16
48 92907-10200 WASHER, PLAIN 1
49 90990-11J003 SCREW PAN HEAD W/W 6
50 98902-03006 SCREW, BINDING HEAD 4
51 91312-03008 BOLT HEX. SOCKET HEAD 6
52 91312-04006 BOLT HEX. SOCKET HEAD 12
53 91312-04008 BOLT HEX. SOCKET HEAD 16
54 91312-04020 BOLT HEX. SOCKET HEAD 2
55 91312-05008 BOLT HEX. SOCKET HEAD 2
56 91312-05010 BOLT HEX. SOCKET HEAD 4
57 91312-06010 BOLT HEX. SOCKET HEAD 2
58 91312-06030 BOLT HEX. SOCKET HEAD 4
59 91317-04008 BOLT HEX. SOCKET HEAD 6
60 $NK-2N NYLON CLIP 13
61 97602-04308 SCREW, PAN HEAD W/WASHER 13

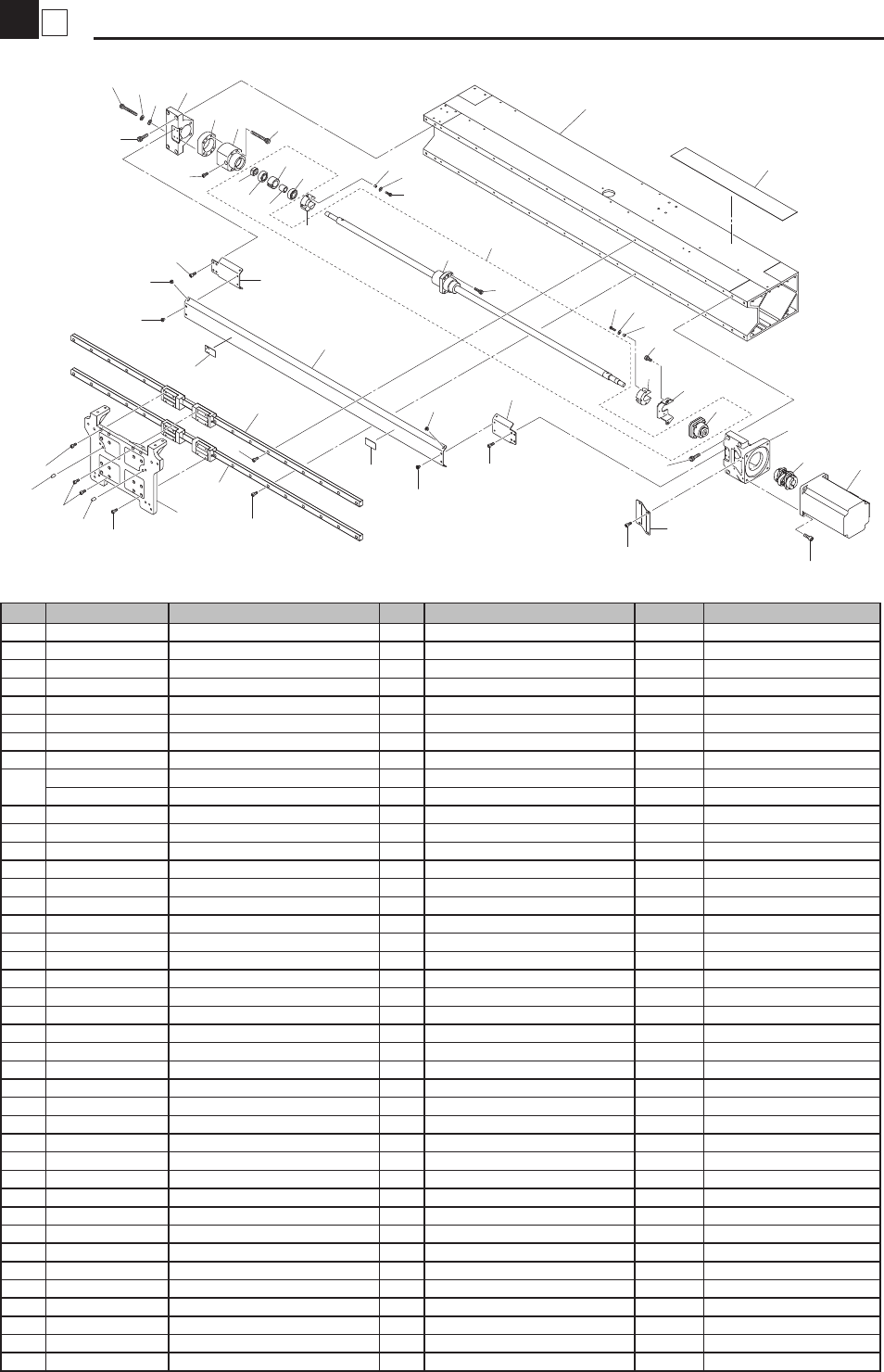

2
4
X-axis -Sub Assy
Moving-axis
KJJ-090615
30
37
36
4
28
5
6
30
11
9
10
10
9
16
34
34
23
19
2
2
38
24
24
24
12
33
23
34
34
32
20
8
1
18
26
31
35
17
25
16
15
7
29
32
22
3
14
13
27
33
32
21
17
35
31
39
40
38
No. Part No. Part Name Q'ty Remarks Compati. Revision No.-date
1 KHW-M2211-01 FRAME X AXIS 1
2 KGS-M2276-S0 X-AXIS GUIDE SET 1
3 KHW-M2241-01 HOLDER, MOTOR X 1
4 KHW-M2242-01 HOLDER, BRG. X 1
5 KHW-M2243-00 PLATE, SLEEVE BRG. 1
6 KHW-M2240-00 SLEEVE, BRG 1
7 KHW-M224A-A0 SUPPORT UNIT 1
8 KHW-M2271-00 SCREW BALL, X AXIS 1
9
90990-26J008 BEARING 1 OK MDX0068-2007/11/22
KGS-M2245-00 BRG., ANGULAR 1
10 KHW-M224E-00 SPACER, BRG SET 1
11 KG2-M9173-00 LOCK NUT 1
12 KHW-M2261-00 HOLDER, HEAD 1
13 90K63-511403 AC SERVO MOTOR 1
14 KM0-M2220-00 COUPLING, X-AXIS 1
15 KHW-M2247-00 BASE, STOPPER 1
16 KHW-M2248-00 DAMPER 2
17 KHW-M2249-00 SPACER 6
18 KGS-M220A-30 TAPE X-AXIS 1
19 KHW-M22C1-00 COVER A, X AXIS 1
20 KHW-M22C2-00 COVER B, X AXIS 1
21 KHW-M22C3-00 COVER C, X AXIS 1
22 KHW-M22C4-00 COVER, COUPLING X 1
23 KV7-M7165-00 SEAL DON'T TOUCH 2
24 91317-04010 BOLT HEX. SOCKET HEAD 16 M4X6
25 91317-05010 BOLT HEX. SOCKET HEAD 2 M5XL10
26 91317-05018 BOLT HEX. SOCKET HEAD 4 M5X18
27 91317-06018 BOLT HEX. SOCKET HEAD 4 M6XL18
28 91317-06020 BOLT HEX. SOCKET HEAD 4 M6X20
29 91317-06025 BOLT HEX. SOCKET HEAD 4 M6X25
30 91317-06050 BOLT HEX. SOCKET HEAD 8 M6X50
31 91312-03008 BOLT HEX. SOCKET HEAD 6 M3X8
32 91312-04006 BOLT HEX. SOCKET HEAD 12 M4X6
33 91312-04016 BOLT HEX. SOCKET HEAD 34 M4XL16
34 98902-04006 SCREW BINDING HEAD 8
35 92902-03200 WASHER PLAIN 6
36 92907-06200 WASHER PLAIN 4
37 92907-06100 WASHER, SPRING 4
38 99480-06012 PIN, PARALLEL 2
39 90990-09J006 SCREW, FLAT HEAD 1 M5X12 with Rubber
40 KHW-M2271-A0 X-AXIS BS SUB ASSY 1 H012860-2009/4/23

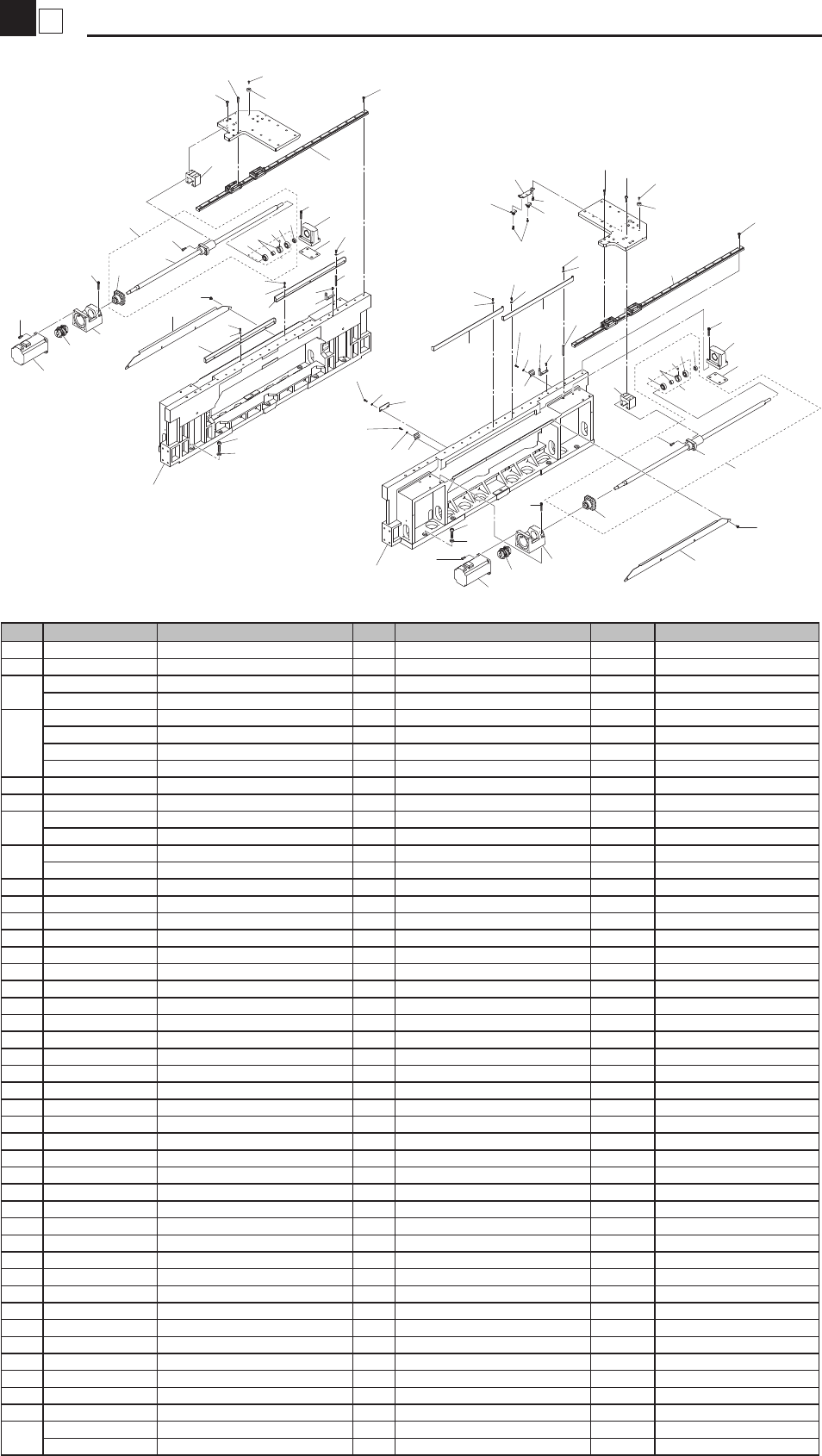

3
4
Y-axis
Moving-axis
KJJ-090615
30
26
34
26
19
18
33
28
17
34
26
26
25
3
2
9
39
7
7
7
8
25
3
9
39
7
8
29
27
16
27
16
37
29
37
29
37
30
37
29
37
14
24
30
30
30
37
37
21
14
21
22
20
35
1
1
24
35
14
39
31
13
14
13
29
37
10
32
6
32
10
6
23
5
3
11
12
34
23
3
11
12
34
15
30
15
40
4
4
2
40
5
31
22
41
41
No. Part No. Part Name Q'ty Remarks Compati. Revision No.-date
1 KHW-M2611-S1 FRAME, Y AXIS SET 1
2 KV7-M2676-S2 Y-AXIS GUIDE SET 1
3
KHW-M264A-01 HOLDER SET, Y AXIS 2 OK MD70019-2007/10/19
KHW-M264A-00 HOLDER SET, Y AXIS 2
4
90990-30J040 SHIM 2 t=0.01 OK ME10034-2008/12/19
KV7-M264S-10 SHIM, PLATE (0.01) 2
90990-30J041 SHIM
2 t=0.02
OK
ME10034-2008/12/19
KV7-M264S-20 SHIM, PLATE (0.02) 2
5 KHW-M264B-00 SUPPORT UNIT 2
6 KHW-M2671-00 SCREW BALL Y AXIS 2
7
KJJ-M2645-00 BEARING 2 OK MK70093-2013/8/1
KHW-M2645-00 BRG., ANGULAR 2
8
KHW-M264L-01 SPACER, BRG.SET 2 Change it with No.41 NG MH90039-2011/11/1
KHW-M264L-00 SPACER, BRG.SET 2
9 KGS-M2628-00 LOCK NUT 2
10 KGS-M2666-00 HOLDER, NUT Y AXIS 2
11 KGR-M2611-00 COUPLING, Y-AXIS 2
12 90K63-611404 AC SERVO MOTOR 2
13 90990-05J011 SPACER BOLT 2
14 KHW-M26C2-00 COVER B, Y AXIS 4
15 KHW-M26C6-01 SLIDER 4
16 KHW-M26C7-00 COVER C, Y AXIS 2
17 KJJ-M652A-00 SENSOR, YORG ASSY 1
18 KJJ-M652F-00 SENSOR, YOT ASSY 1
19 KHW-M2691-00 BRACKET, SENSOR 1
20 KHW-M2682-00 DOG, ORG. 1
21 KHW-M2683-00 DOG, 2ND LIMIT 2
22 KHW-M2657-00 STOPPER 2
23 90990-01J007 BOLT HEX. SOCKET HEAD 8 M6X40
24 90990-01J028 BOLT HEX. SOCKET HEAD 20
25 90990-01J029 BOLT HEX. SOCKET HEAD 8
26 90990-01J030 BOLT HEX. SOCKET HEAD 40
27 90990-12J005 SCREW BINDING HEAD 8
28 97602-03308 SCREW, PAN HEAD W/W 4 M3X8
29 91312-04008 BOLT HEX. SOCKET HEAD 19 M4X8
30 91312-04010 BOLT HEX. SOCKET HEAD 10 M4X10
31 91312-05010 BOLT HEX. SOCKET HEAD 10 M6X16
32 91312-06016 BOLT HEX. SOCKET HEAD 8 M6X16
33 91317-06012 BOLT HEX. SOCKET HEAD 2 M6X12
34 91317-06018 BOLT HEX. SOCKET HEAD 16 M6XL18
35 90201-124G9 WASHER PLAIN 20
36
37 92902-04200 WASHER PLAIN 23
38
39 99480-05010 PIN, PARALLEL 2
40 KHW-M2671-A0 Y-AXIS BS SUB ASSY 2 (Spare)
41
KHW-M2671-B1 Y AXIS BRG.SET 2 (Spare) MK60097-2013/7/8
KHW-M2671-B0 Y AXIS BRG.SET 2 (Spare) MH90039-2011/11/1
